NOTA: Los relé se emplean sólo en caso de que las
válvulas de zona no tengan micro.
ción de la capacidad, del gráfico de la fig. 18.
Para obtener la máxima prevalencia dispo-
nible en la instalación, excluir el by-pass
rotando el racord en posición vertical (fig.
18/a).

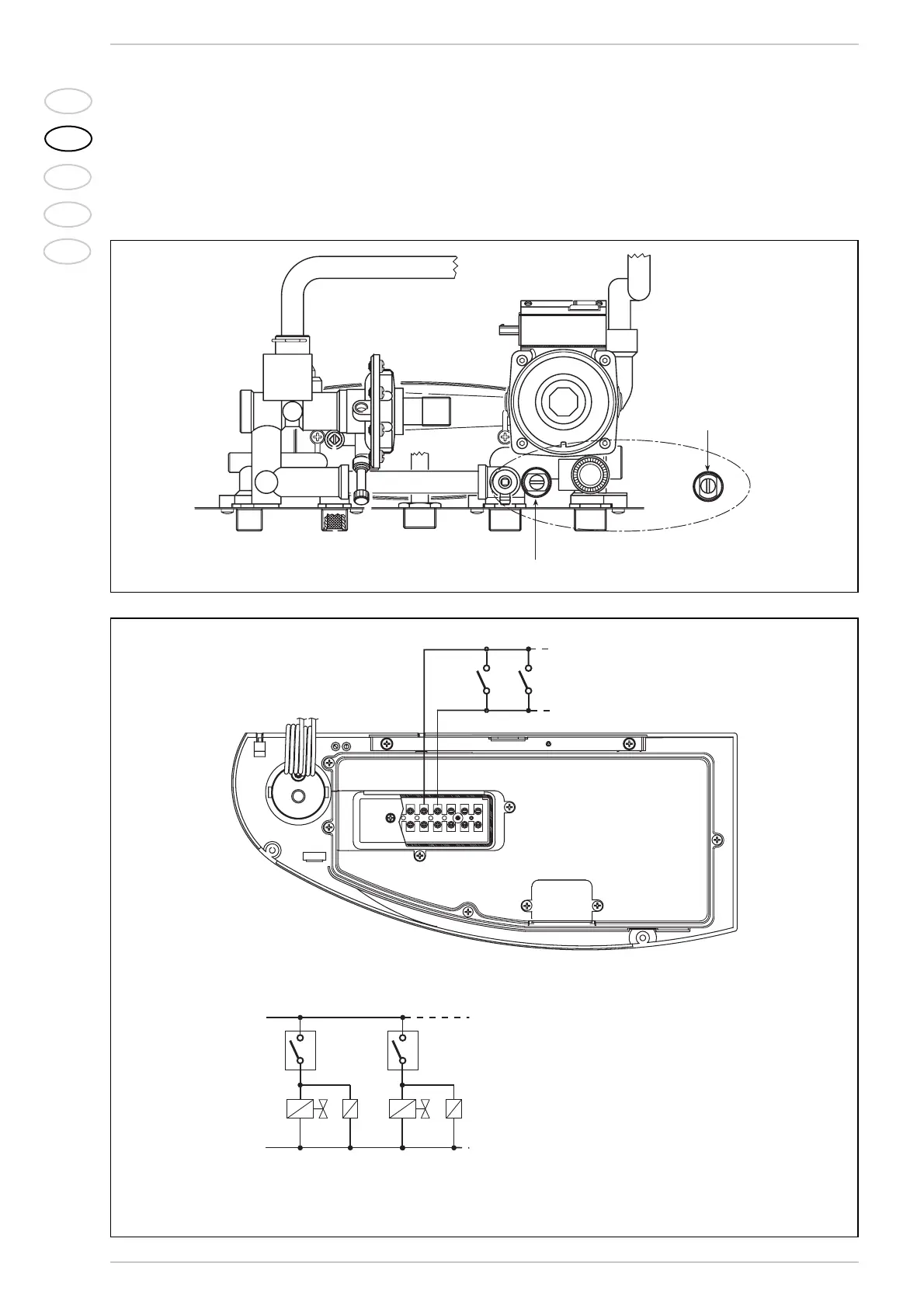

3.6 CONEXIONES ELECTRICAS PARA
INSTALACIONES DE ZONAS
Utilizar una línea eléctrica aparte a la cual
se conectarán los termóstatos de
ambiente con sus relativas válvulas de
zona.
La conexión de los microinterrupto-
res o de los contactos de los relé se efectúa
en el bornes 1-2 después de haber elimina-
do el puente existente (fig. 19).
LEYENDA
TA-TA1 Termostato ambiente de zona
VZ-VZ1 Válvula de zona
R-R1 Relé de zona
CR-CR1 Contacto relé o micro válvula de zona
Fig. 19
