4.1 REGULACION CAUDAL DE A.C.S.
Para regular el caudal de agua sanitaria,
habrá que actuar en el regulador de caudal
de la válvula presostática (5 fig. 5).
Recordamos que los caudales y las relativas
temperaturas de utilización del agua calien-
te sanitaria, indicadas en el punto 1.3, se
han obtenido con el selector de la bomba de
circulación en su valor máximo.
En el caso que haya una reducción del cau-
dal del agua sanitaria, hay que limpiar el fil-
tro puesto en la entrada de la válvula pre-
sostática (3 fig.5).
Se puede acceder sólo luego de haber cer-
rado el grifo de interceptación de agua fría
sanitaria montado en la plantilla.
4.2 VALVULA GAS
La caldera se produce de serie con válvula
gas modelo HONEYWELL VK 4115V (fig. 20).
4.3 REGULACION POTENCIA
DE CALEFACCION
Para efectuar la regulación de la potencia de
calefacción, modificando la regulación de
fábrica, cuyo valor de potencia se encuentra
alrededor de los 17 kW, es necesario actuar
con un destornillador en el trímer potencia
calefacción (6 fig. 17).
Para aumentar la presión de trabajo, girar el
trímer en sentido horario, para desminuirla,
girar el trímer en sentido antihorario.
La potencialidad a la cual está regulada la
caldera puede ser verificada controlando los
valores degli Hetz o la
presión aire en
mbar
reportados en la Tabla 5 (fig. 21).
4 USO Y MANTENIMIENTO

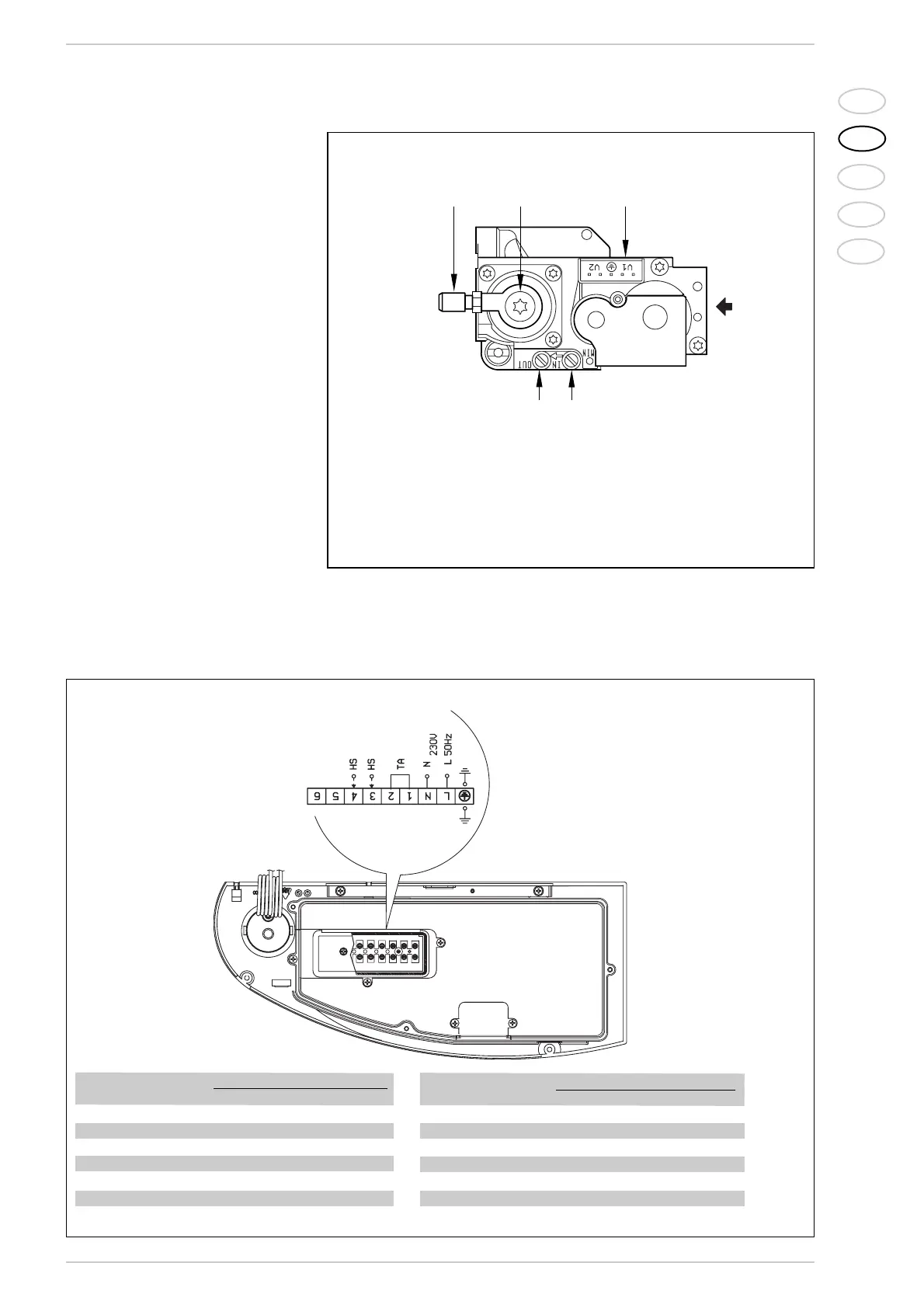

Apuntador tester introducido en
los bornes “HS” para la medida
de los Hz en el ventilador.
Fig. 21
Hertz Presión aire Potencia térmica “30 BF”
mbar (80/60°C) kW (50/30°C) kW
70 1,24 10,2 11,3
90 2,05 14,6 16,1
110 3,06 16,6 18,2
130 3,71 20,5 22,5
150 4,94 24,5 26,7
185 7,52 29,4 32,1
TABLA 5
Hertz Presión aire Potencia térmica “25 BF”
mbar (80/60°C) kW (50/30°C) kW
70 1,34 8,4 9,3
90 2,32 10,7 11,7
110 3,56 14,6 16,0
130 5,06 16,5 18,0
150 7,66 20,4 22,2
185 9,41 24,2 26,4
