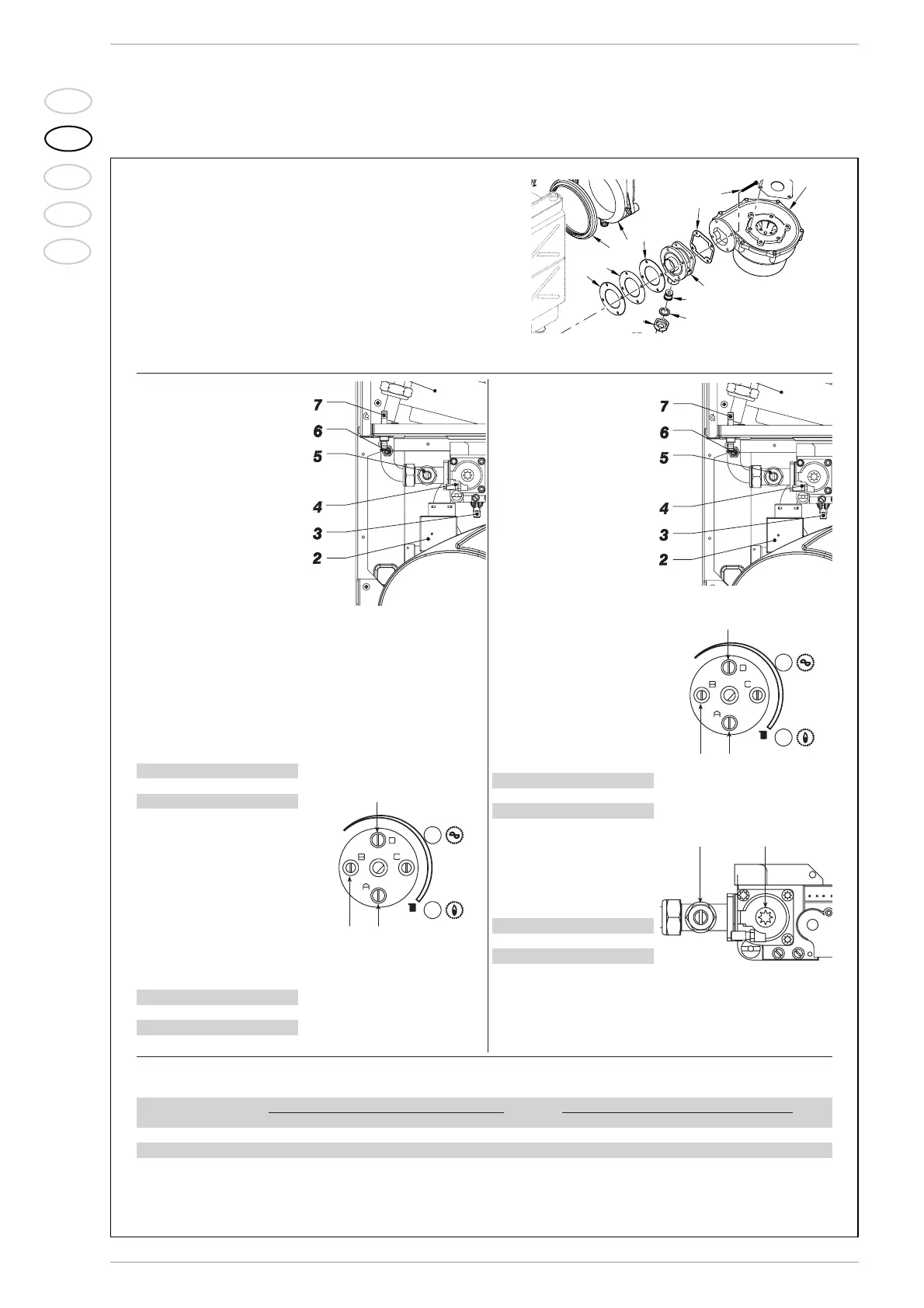

AJUSTE DEL AIRE
Desconectar eléctricamente la
sonda calefacción (SM) conec-
tando los cables con otra
sonda análoga libre, girar el
mando del potenciómetro cale-
facción al máximo, quitar el
mando y conectar el manóme-
tro diferencial (signo +) con la
toma de presión aire (7 - Dibujo
1).
Secuencia de las operaciones:
1) Girar en sentido antihorario,
hasta fondo escala, el trim-
mer potencia calefacción B
(6 - Dibujo 2).
2) Ajustar la señal aire actuan-
do sobre el trimmer ajuste
potencia mínima ventilador
A (4 - Dibujo 2) hasta conse-
guir el valore en mmH
2O
indicado en la tabla:
3) Abrir un grifo del agua para
llevar la caldera a la máxima
potencia en sanitario.
4) Ajustar la señal aire actuan-
do sobre el trimmer poten-
cia máxima ventilador D (2 -
Dibujo 2) hasta conseguir el
valor en mmH
2
O indicado
en la tabla:
AJUSTE DEL GAS
Conectar el manómetro dife-
rencial (signo +), dotado de
escala decimal en mm o
Pascal, con la toma gas (6 -
Dibujo 3).
Secuencia de
las operaciones:
1) Girar en sentido antihorario,
hasta fondo escala, el trim-
mer ajuste potencia calefac-
ción B (6 - Dibujo 4).
2) Abrir completamente el par-
cializador gas (7 - Dibujo 5)
3) Ajustar la presión gas
actuando sobre el tornillo de
ajuste OFF-SET (8 - Dibujo
5) hasta conseguir el valor
en mmH
2
O indicado en la
tabla:
4) Cerrar el parcializador gas
(7 - Dibujo 5) hasta conse-
guir el valor en mmH
2O indi-
cado en la tabla:
Terminadas las operaciones de ajuste, comprobar los valores de CO
2 utilizando un analizador de combustión. Si se notan diferencias con
respecto a los valores indicados en la tabla, es necesario efectuar las correcciones adecuadas:
– Para corregir CO
2 a la potencia “MÍN.”actuar sobre el tornillo OFF-SET (8 - Dibujo 5).
– Para corregir CO
2 a la potencia “MÁX.” actuar sobre el parcializador (7 - Dibujo 5).
Modelo 25 30
G20 13,0 13,0
G31 13,0 13,0
modelo “25” modelo “30”
CO
2 (Metano) CO2 (Propano) CO2 (Metano) CO2 (Propano)
Potencia “MÍN” 9,0 ±0,3 9,9 ±0,2 9,0 ±0,3 9,9 ±0,2
Potencia “MÁX.” 9,0 ±0,3 9,9 ±0,2 9,0 ±0,3 9,9 ±0,2
TRANSFORMACIÓN GAS
- Cierre el grifo del gas.
- Sustituya el inyector (pos. 30) y
la junta (pos. 45) con aquellos
suministrados en el kit de tran-
sformación.
- Pruebe todas las conexiones de
gas usando agua jabonosa o
productos específicos, evitando
el uso de llamas libres.
- Aplique la chapa que indica la
predisposición de gas nueva
- Proceda a la calibración de aire
y gas como se especifica a con-
tinuación.
