49

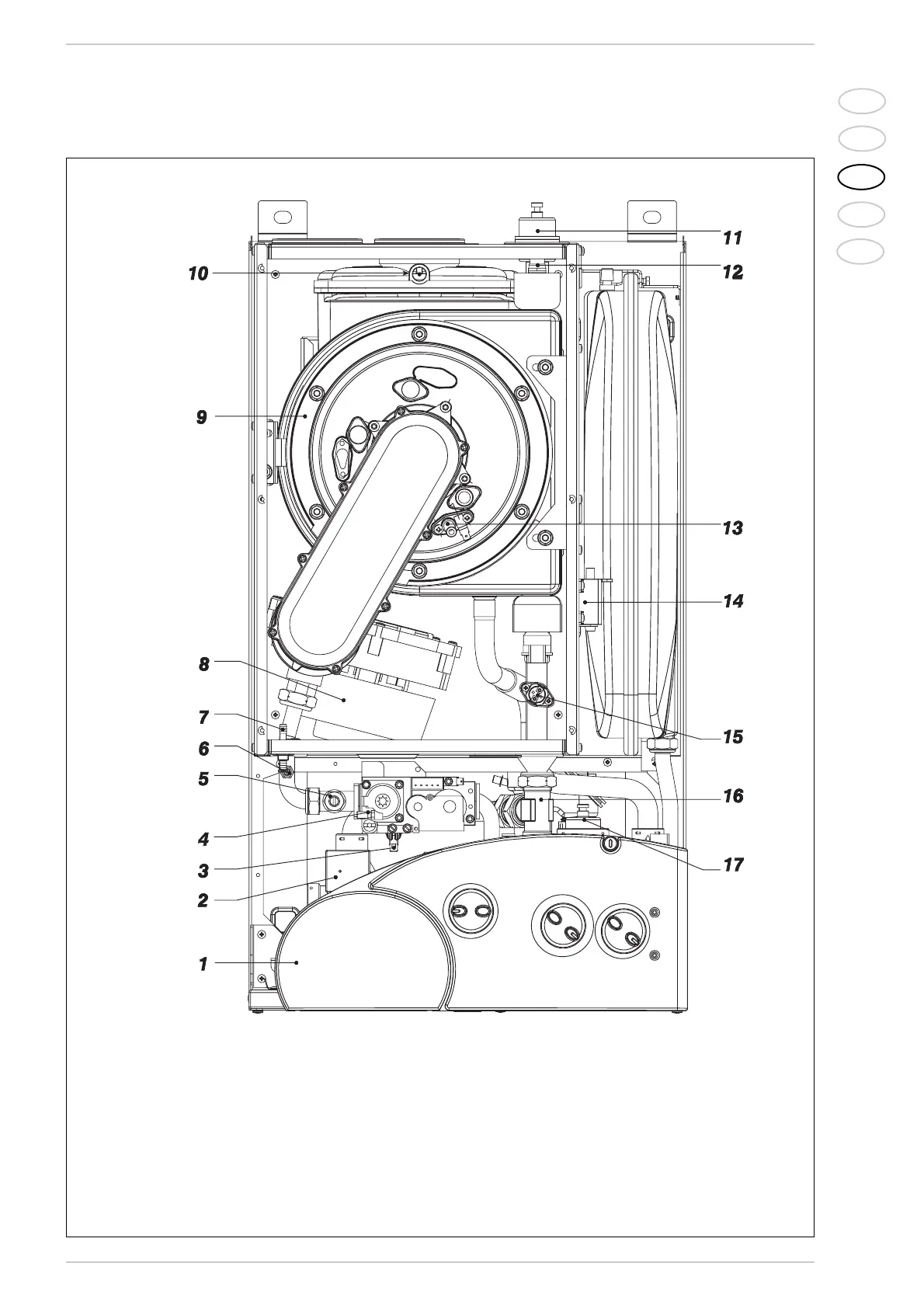

1.5 COMPONENTES PRINCIPAIS
Fig. 3
LEGENDA
1 Painel de comandos
2 Fluxóstato
3 Sonda aquecimento (SM)
4 Válvula gás
5 Regulador de caudal
6 Tomada de pressão gás
7 Tomada de pressão ar
8 Ventilador
9 Permutador água-gás
10 Termóstato fumos
11 Válvula de purga automática superior
12 Termóstato límite
13 Eléctrodo de acensão/relevação
14 Transformador acendimento
15 Termóstato de segurança
16 Aqua Guard Filter System
17 Válvula de purga automática
