A instalação deve enterder-se fixa e
deve ser efectuada exclusivamente
pelos técnicos especializados e qualifica-
dos respeitando todas as instruções e
disposições deste manual, devendo a
instalação ser efectuada cumprindo
rigorosamente as normas e regulamen-
tos actualmente em vigor.
2.1 LOCAL DA CALDEIRA
As caldeiras “FORMAT DEWY.zip” podem
ser instaladas sem vinculação de posição e
de caudal de ar comburente, em qualquer
ambiente doméstico.

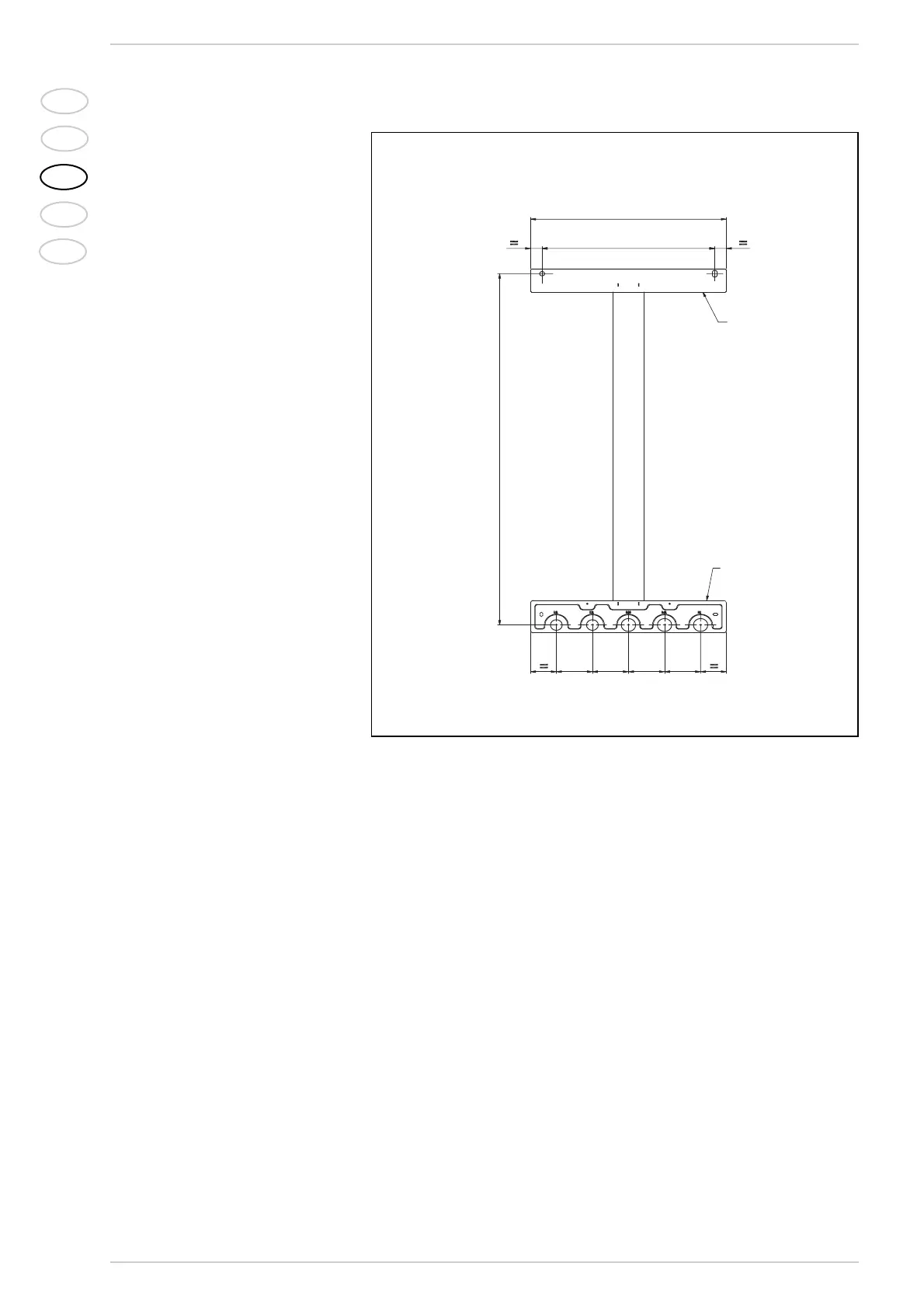

2.3 PLACA DE INSTALAÇÃO
Para a montagem da placa de instalação,
fornecida à parte num kit cod. 8081215,
seguir as instruções abaixo (fig. 4):
– Fixar o elemento de ligação em chapa na
placa (A) e na placa inferior (B).
– Completado o primeiro molde, fixar na
parede a placa (A) com os dois parafu-
sos de suporte da caldeira.
–
Verificar, com um nível de bolha de ar, se
a placa (B) está perfeitamente horizontal.
– Ligar, às tubagens do equipamento, os
cotovelos ou as torneiras de ligação for-
necidas nos kit a pedido.
2.3.1 Uniões de ligação da instalação
Para facilitar a realização da ligação
hidráulico e de gás da caldeira ao sistema,
há os seguintes acessórios opcionais:
– kit de curvas cód. 8075423
– kit de torneiras cód. 8091806
– kit de substituição de caldeiras murais
de outras marcas cód. 8093900.
As instruções pormenorizadas para a mon-
tagem das uniões são apresentadas nas
respectivas embalagens.
2.4 LIGAÇÃO DO APARELHO
Para preservar a instalação térmica con-
tra as corrosões, incrustações ou depósi-
tos, é de máxima importância, antes a
instalação do aparelho, proceder à lava-
gem do mesmo confrome a norma UNI-CTI
8065, utilizando produtos apropriados
como, por exemplo, o Sentinel X300 ou
X400. São fornecidas instruções comple-
tas com os produtos mas, para ulteriores
esclarecimentos, é possível contactar
directamente o produtor GE Betz srl. Após
a lavagem da instalação, para a proteger
por longo tempo contra corrosões e depó-
sitos, recomendamos a utilização de inibi-
dores tais como o Sentinel X100. É impor-
tante verificar sempre a concentração do
inibidor após uma modificação da insta-
lação e cada vez que se efectua uma manu-
tenção segundo quanto prescrito pelos
produtores (os revendedores têm à dispo-
sição os relativos testes).
O tubo de descarga da válvula de segurança
deverá ser ligado a um funil para recolher
eventual sujidade em caso de intervenção.
Caso a instalação de aquecimento se encon-
tre num plano superior em relação à caldei-
ra, é necessário montar as torneiras de
interrupção nas tubagens de ida/retorno do
circuito fornecidas com o kit cód. 8091806.
ATENÇÃO: A não lavagem da instalação
térmica e a não adição de um inibidor
adequado invalidam a garantia do apa-
relho.
A ligação do gás deve ser realizada em
conformidade coma s normas UNI
7129/92 e UNI 7131/99.
Para o dimensionamento das tubagens do
gás, do contador até ao módulo, se deverá
ter em consideração os caudais em volume
(consumos) em m
3
/h e a densidade do
gás examinado.
As secções dos tubos do aparelho devem
ser capazes de garantir um abastecimento
de gás suficiente para cobrir o máximo
requerido, limitando a perda de pressão
entre o contador e qualquer aparelho de
utilização não superior a:
– 1,0 mbar para gases da segunda família
(gás natural);
– 2,0 mbar para gases da terceira família
(butano ou propano).
No interior do painel frontal há uma etique-
ta adesiva com os dados técnicos de identi-
ficação e o tipo de gás para o qual a caldei-
ra está preparada.
2.4.1 Ligação da descarga
de condensação
Para recolher a condensação é necessário
ligar o tubo de escorrimento com sifão ao
esgoto através de um tubo com uma incli-
nação mínima de 5 mm por metro.
Somente as tubagens em plástico dos
esgostos normais são adequados para
conduzir a condensação para os esgotos
da habitação.
2.4.2 Filtro do tubo do gás
A válvula gás dispõe de série um filtro na
entrada, o que não é suficiente para reter
todas as impurezas do gás e dos tubos.
Para um melhor funcionamento da válvula e
para evitar que seja anulado o controle de
segurança da válvula, aconselha-se a mon-
tar um bom filtro no tubo do gás.
2 INSTALAÇÃO
