2.8 CONDUTAS SEPARADAS ø 80
Um kit apropriado permite separar as con-
dutas de escape dos fumos e a aspiração
do ar. A conduta de aspiração tanto pode
ser instalado do lado direito ou do lado
esquerdo da conduta de evacuação.
Ambas as condutas podem ser orientadas
em qualquer direcção. Para o seu posicio-
namento, consultar a fig. 8.
O comprimento máximo total, obtido
somando os comprimentos das tubagens
de aspiração e descarga, é determinada
pelas perdas de carga dos acessórios
introduzidos e não deverá ser superior a
13 mm H
2
O.
Para as perdas de carga dos acessórios
consultar a Tabela 1.

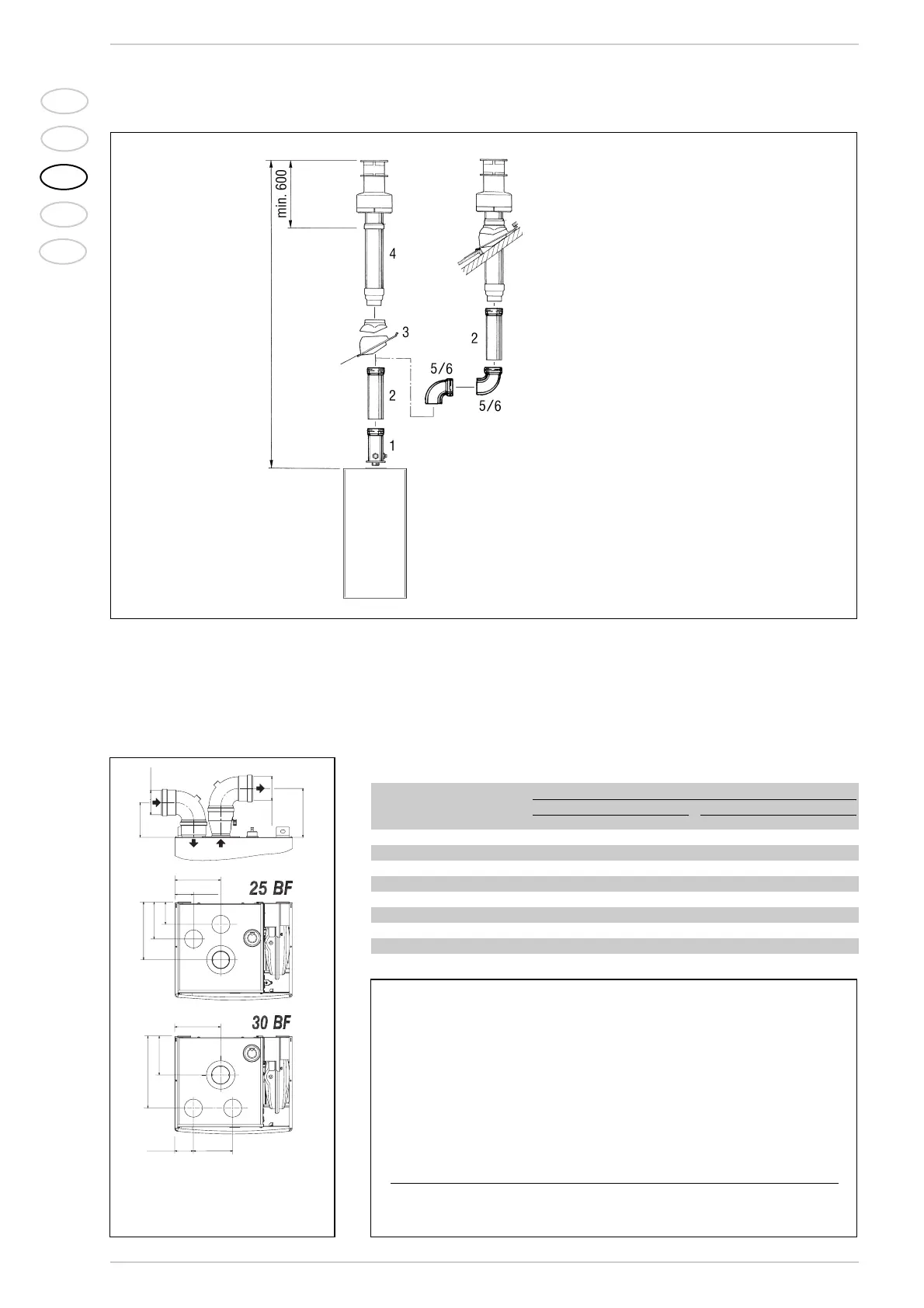

Fig. 7
LEGENDA
1 Extensão vertical L. 140 com tomadas cod. 8086950
2a Extensão L. 1000 cod. 8096150
2b Extensão L. 500 cod. 8096151
3 Telha com articulação cod. 8091300
4 Terminal de saída para o telhado L. 1285 cod. 8091205
5 Curva suplementar de 90° cod. 8095850
6 Curva suplementar de 45° cod. 8095950
118
Ø 80
Ø 80
166
156,5
63,5
76
12 6
197
CA
CA
CS
156,5
13 3
246
63,5
134
CS
CA
CA
Fig. 10
LEGENDA
CA Aspiração
CS Evacuação
Exemplo de cálculo de instalação consentida na versão “25 BF” visto que a soma das
perdas de carga dos acessórios introduzidos é inferior a 13 mm H
2
O:
Aspiração Evacuação
7 m tubo horizontal ø 80 x 0,20 1,40 –
7 m tubo horizontal ø 80 x 0,30 – 2,10
n° 2 curvas 90° ø 80 x 0,30 0,60 –
n° 2 curvas 90° ø 80 x 0,40 – 0,80
n° 1 terminal ø 80 0,10 0,30
Total de perda de carga 2,10 + 3,20 = 5,3 mm H
2
O
TABELA 1
Acessórios ø 80 Perda de carga ( mm H
2
O)
versão “25 BF” versão “30 BF”
Aspiração Evacuação Saída telhado Aspiração Evacuação Saída telhado
Curva de 90° MF 0,30 0,40 – 0,30 0,50 –
Curva de 45° MF 0,20 0,30 – 0,20 0,40 –
Extensão L. 1000 (horizontal) 0,20 0,30 – 0,20 0,40 –
Extensão L. 1000 (vertical) 0,30 0,20 – 0,30 0,30 –
Terminal de evacuação – 0,30 – – 0,40 –
Terminale de aspiração 0,10 – – 0,10 – –
Separador 0,20 – – 0,30 – –
Terminal saída telhado L.1381 – – 0,50 – – 0,60
max 7000
NOTA:
Nas operações de montagem dos acessórios é aconselhável
lubrificar a parte interior das juntas vedantes com produtos
à base de silicone, evitando a utilização de óleos e gorduras
em geral.
