2.8.1 Acessórios condutas
separados
Para realizar este tipo de descarga é forne-
cido um kit com o cod. 8089911 (fig. 9).
A série completa dos acessórios necessá-
rios para satisfazer qualquer exigência de
instalação está referida na fig. 10.
2.8.2 Ligação a chaminés existentes
O tubo de evacuação ø 80 também pode
ser ligado a chaminés existentes. Qunado a
chaminé trabalha a baixa temperatura é
possível utilizar as chaminés normais, nas
seguintes condições:
– A chaminé não deve ser utilizada por
outras caldeiras.
– O interior da chaminé deve estar prote-
gido do contacto directo com a conden-
sação da caldeira.
Os produtos da combustão devem ser
encaminhados com uma tubagem flexí-
vel ou com tubos rígidos em plástico
com um diâmetro de cerca de 100-150
mm efectuando a drenagem da conden-
sação com sifão na parte de baixo da
tubagem.
Altura útil do sifão deve ser de pelo
menos 150 mm.
LEGENDA
1 Kit conductas separadas c
o
d. 8089911
2 Curva de 90° MF c
o
d. 8077450 (6 pz.)
3 Curva de 90° MF
com tomada
c
o
d. 8077452
4a Extensão L. 1000 c
o
d. 8077351 (6 pz.)
4b Extensão L. 500 c
o
d. 8077350 (6 pz.)
5 Terminal de evacuação c
o
d. 8089501
6 Kit aros int.-ext. c
o
d. 8091500
7 Terminal de aspiração c
o
d. 8089500
8 Curva de 45° MF c
o
d. 8077451 (6 pz.)

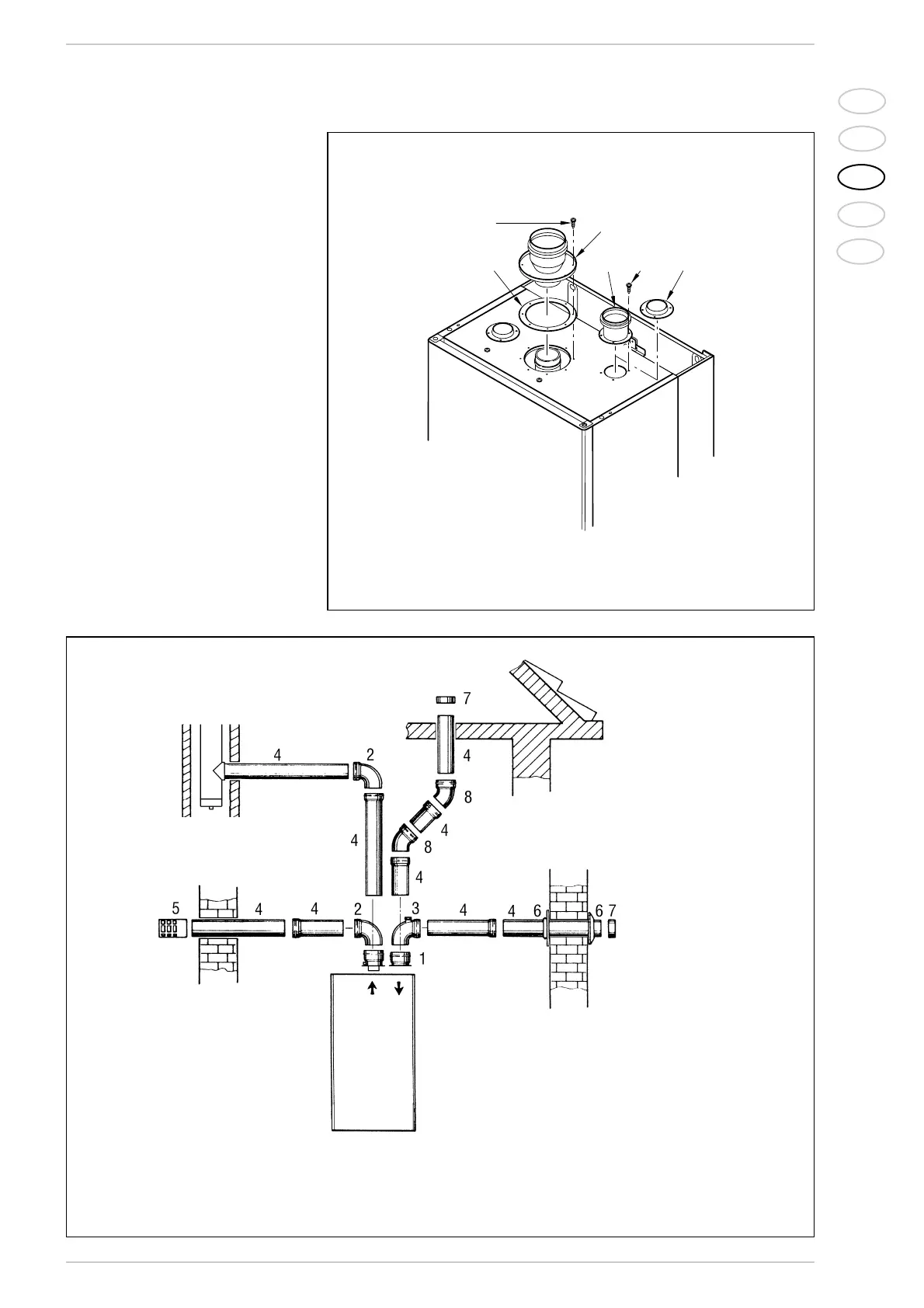

Fig. 10
Fig. 9
LEGENDA
1 Junta cega
2 Junta da conduta de evacuação
3 Parafuso de aperto
4 Junta ø 125/95
5 Anel da cond. aspiração
NOTA:
Nas operações de montagem dos acessórios é aconselhável
lubrificar a parte interior das juntas vedantes com produtos
à base de silicone, evitando a utilização de óleos e gorduras
em geral.
