2.8.3 Saída no telhado de
condutas separadas
Os acessórios necessários á execução
deste tipo de instalação e outros sistemas
de ligação que podem ser realizados, estão
ilustrados na fig. 11. Existe a possibilidade
de separar o ar de amissão e fumos e de
reuní-los de seguida para ter uma eva-
cuação concêntrica usando o separador (9
fig. 11).
Para este tipo de evacuação o compri-
mento total em linha recta máximo admi-
tido para as condutas não deve ser supe-
rior a
13 mm H
2
O .
Para o cálculo do comprimento dos tubos é
necessário ter em consideração os ele-
mentos descritos na Tabela 1.

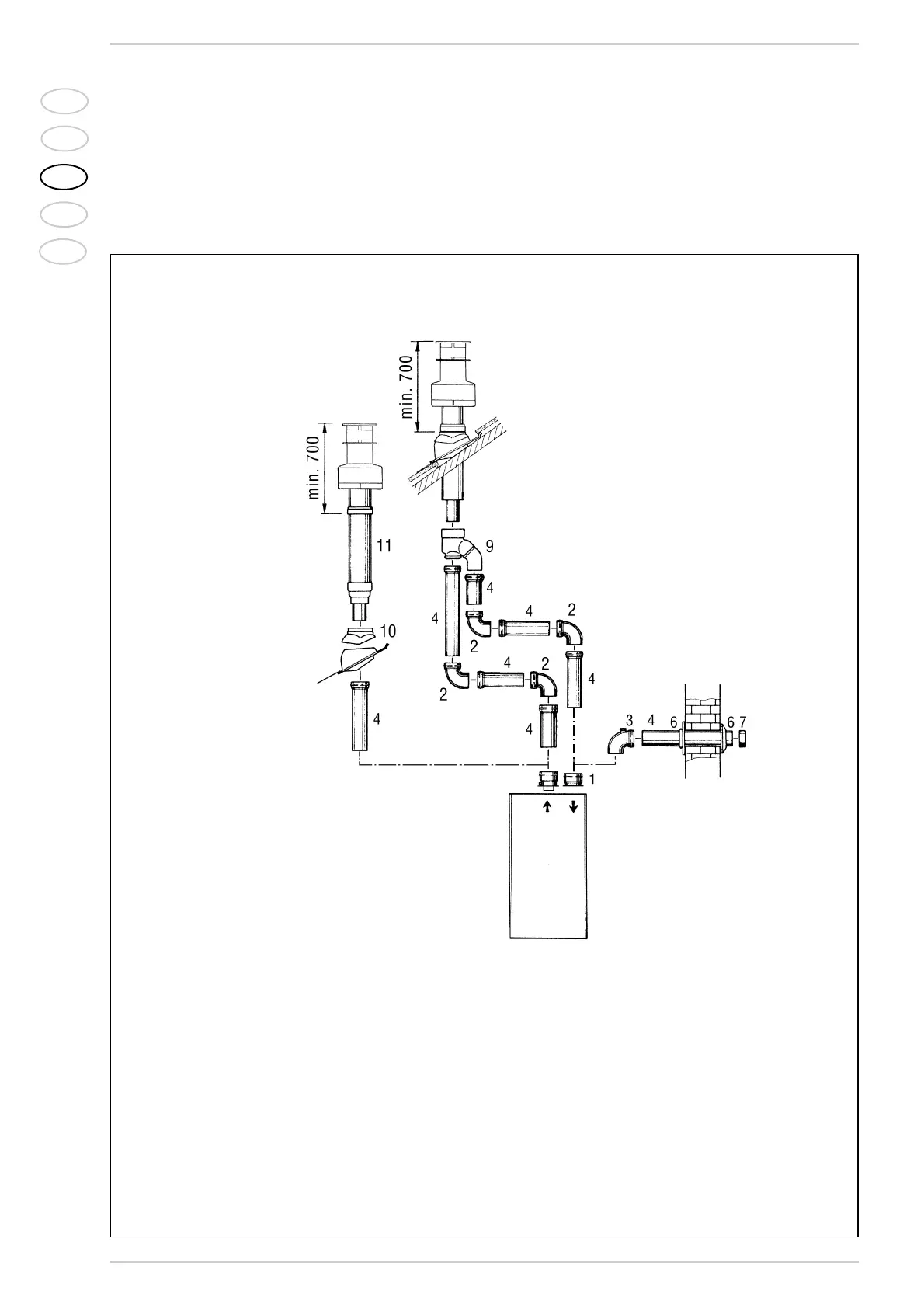

Fig. 11
LEGENDA
1 Kit conductas separadas cod. 8089911
2 Curva de 90° MF
cod. 8077450 (6 pz.)
3 Curva de 90° MF com tomada cod. 8077452
4 a Extensão L. 1000 cod. 8077351 (6 pz.)
4 b Extensão L. 500 cod. 8077350 (6 pz.)
6 Kit aros int.-ext. cod. 8091500
7 Terminal de aspiração cod. 8089500
9 Separador cod. 8091400
10 Telha com articulação cod. 8091300
11
Terminal saída telhado
L. 1381 cod. 8091204
NOTA:
Nas operações de montagem dos acessórios é aconselhável
lubrificar a parte interior das juntas vedantes com produtos
à base de silicone, evitando a utilização de óleos e gorduras
em geral.
