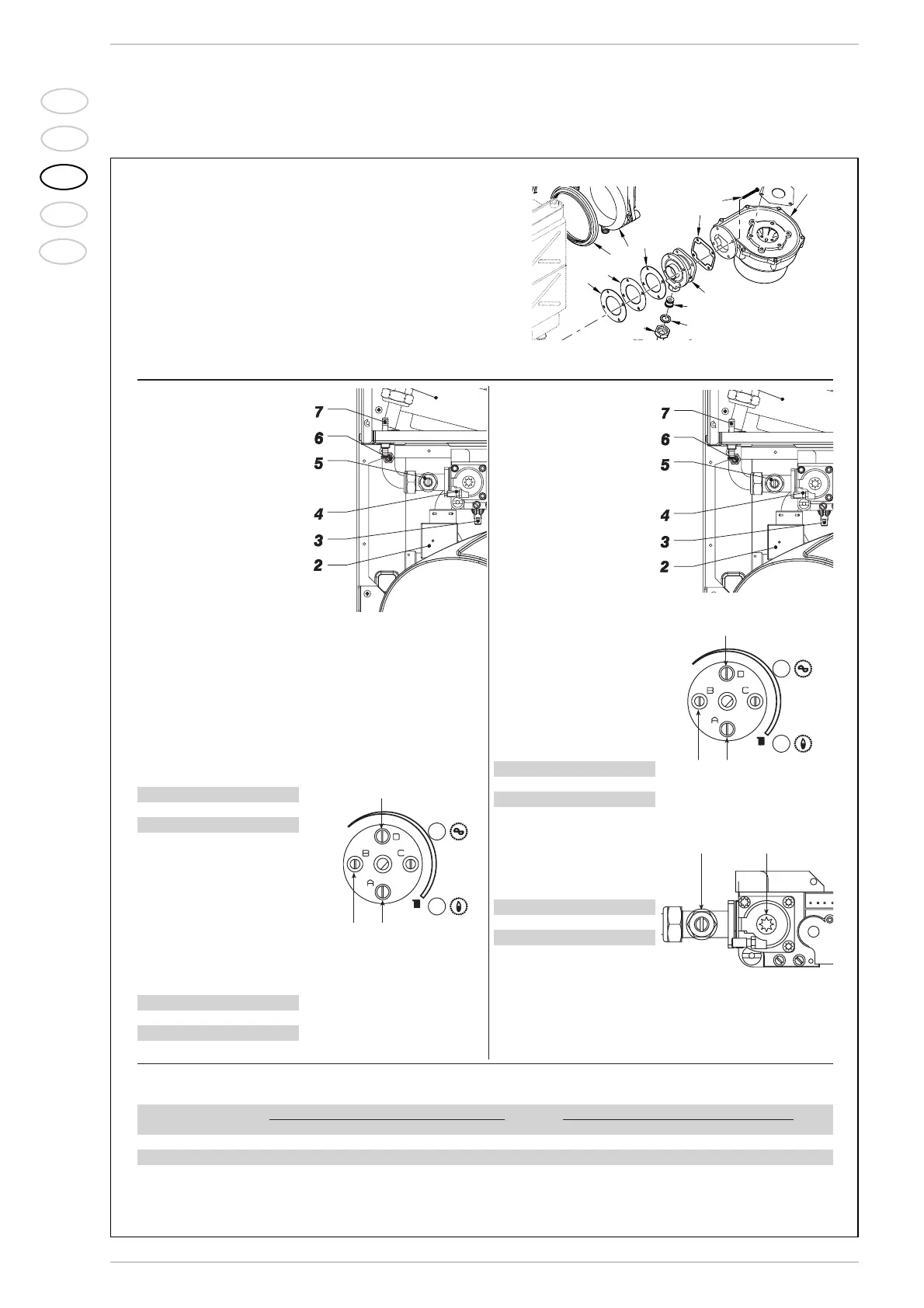

REGULAÇÃO DO AR
Desligar electricamente a
sonda de aquecimento (SM)
ligando os cabos a outra sonda
análoga livre, rodar o manípulo
do potenciómetro de aqueci-
mento para o máximo, retira o
manípulo e ligar o manómetro
diferencial (sinal +) à tomada
de pressão do ar (7 - Desenho
1).
Sequência das operações:
1) Rodar no sentido anti-horá-
rio, até ao máximo da esca-
la, o Trimmer de potência do
aquecimento B (6 - Desenho
2).
2) Regular o sinal do ar rodan-
do o trimmer de regulação
da potência mínima do venti-
lador A (4 - Desenho 2) até
obter o valor em mmH
2O
indicado na tabela:
3) Abrir a torneira da água
para pôr a caldeira à potên-
cia máxima em sanitário.
4) Regular o sinal do ar rodan-
do o trimmer de potência
máxima do ventilador D (2 -
Desenho 2) até obter o
valor em mmH
2O indicado
na tabela:
REGULAÇÃO DO GÁS
Ligar o manómetro diferencial
(sinal +), com escala decimal
em mm ou Pascal, à tomada de
gás (6 - Desenho 3).
Sequência das operações:
1) Rodar no sentido anti-horá-
rio, até ao máximo da esca-
la, o trimmer de potência do
aquecimento B (6 - Desenho
4).
2) Abrir completamente o
regulador do gás (7 -
Desenho 5)
3) Regular a pressão do gás
rodando o parafuso de regu-
lação OFF-SET (8 - Desenho
5) até obter o valor em
mmH
2O indicado na tabela:
4) Fechar o regulador do gás
(7 - Desenho 5) até obter o
valor em mmH
2O indicado
na tabela:
Terminar as operações de regulação, verificar os valores de CO
2 com um analisador de combustão. Caso se detectem discordâncias
em relação aos valores indicados na tabela, será necessário efectuar as oportunas correcções:
– Para corrigir o CO
2 à potência “MIN” rodar o parafuso OFF-SET (8 - Desenho 5).
– Para corrigir o CO
2 à potência “MAX” rodar o regulador (7 - Desenho 5).
25 BF 30 BF
G20 13,0 13,0
G31 13,0 13,0
“Format Dewy.zip 25 BF” “Format Dewy.zip 30 BF”
CO
2 (Metano) CO2 (Propano) CO2 (Metano) CO2 (Propano)
Potência “MIN” 9,0 ±0,3 9,9 ±0,2 9,0 ±0,3 9,9 ±0,2
Potência “MAX” 9,0 ±0,3 9,9 ±0,2 9,0 ±0,3 9,9 ±0,2
TRASFORMAÇÃO DO GÁS
- Fechar a válvula do gás.
- Substituir a embocadura (pos.
30) e a anilha vedante (pos. 45)
por aquelas fornecidas com o
kit de transformação.
- Verificar todas as conexões
usando água com sabão ou pro
dutos apropriados, evitando o
uso de chamas livres.
- Aplicar a tarjeta que indica a
nova predisposição para gás.
- Efectuar a regulação do ar e do
gás como especificado.
32
28
106
16
14
28
34
35
64
6
45
57
30
29
Desenho 1
Desenho 3
As operações de regulação e de controlo realizam-se com a caldeira em funcionamento na fase de aquecimento
6
2
4
Desenho 2
6
2
4
Desenho 4
78
Desenho 5
25 BF 30 BF
G20 93,0 93,0
G31 93,0 93,0
25 BF 30 BF
G20 12,0 12,0
G31 13,0 13,0
25 BF 30 BF
G20 10,5 10,5
G31 12,5 12,5
4.4 CALIBRAGEM DA CALDEIRA
