4.1 REGULAÇÃO FLUXO SANITÁRIO
Para regular o fluxo de água sanitária, utili-
ze o regulador de fluxo da válvula desviado-
ra pressostática (5 fig. 5).
Recorde que os fluxos/capacidades e as
relativas temperaturas de utilização da
água quente sanitária, indicadas no punto
1.3, obtiveram-se colocando o selector da
bomba de aceleradora no valor máximo.
Se houver uma redução do fluxo da água
sanitária é necessário limpar o filtro insta-
lado na entrada da válvula desviadora pres-
sostática (3 fig. 5).
Só se pode ter acesso depois de ter-se
fechado a torneira de interceptação da
água fria sanitária montada na placa.
4.2 VÁLVULA GÁS
A caldeira é produzida de série com válvula
gás modelo HONEYWELL VK 4115V (fig. 20).
4.3 REGULAÇÃO DA POTÊNCIA
DE AQUECIMENTO
Para efectuar a regulação da potência de
aquecimento, modificando a regulação da
fábrica cujo valor é aprox. 17 kW, é neces-
sário usar uma chave de fenda no trimmer
de potência aquecimento (6 fig. 17).
Para aumentar a pressão de serviço rode o
trimmer em sentido horário, para diminuir
a pressão rode o trimmer em sentido anti-
horário. A potencialidade para a qual está
regulada a caldeira pode ser verificada,
quer para o funcionamento a gás metano
ou a gás propano, controlando os valores
dos Hertz ou pressão ar na mbar indicado
na Tabela 5 (fig. 21) .
4 USO E MANUTENÇÃO

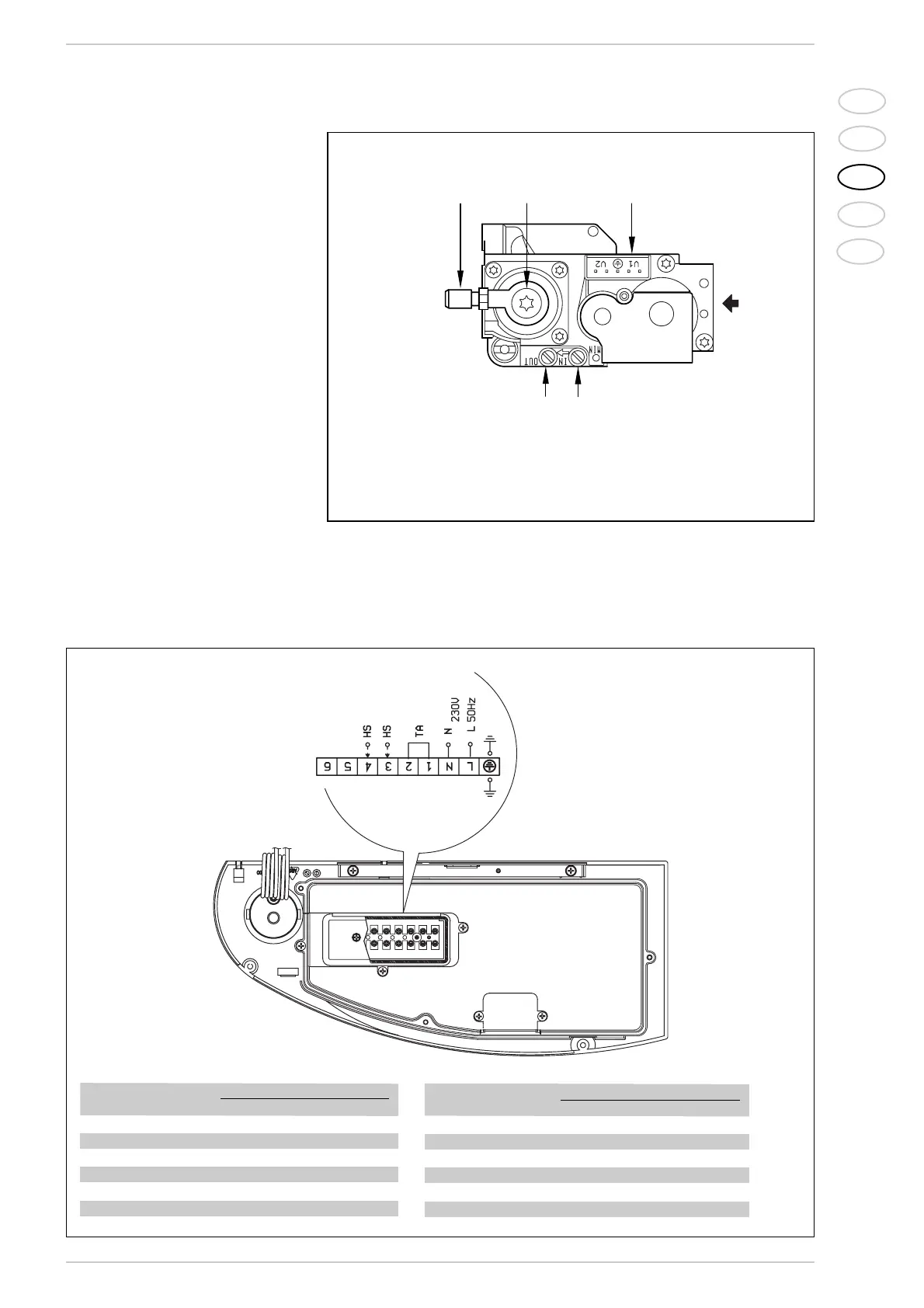

Indicadores tester inseridos nos
terminais “HS” para medir os Hz
do ventilador.
Fig. 21
Hertz Pressão ar Potência térmica “30 BF”
mbar (80/60°C) kW (50/30°C) kW
70 1,24 10,2 11,3
90 2,05 14,6 16,1
110 3,06 16,6 18,2
130 3,71 20,5 22,5
150 4,94 24,5 26,7
185 7,52 29,4 32,1
TABELA 5
Hertz Pressão ar Potência térmica “25 BF”
mbar (80/60°C) kW (50/30°C) kW
70 1,34 8,4 9,3
90 2,32 10,7 11,7
110 3,56 14,6 16,0
130 5,06 16,5 18,0
150 7,66 20,4 22,2
185 9,41 24,2 26,4
