de aquecimento, é representada, em
função do caudal, pelo gráfico da
fig.
18.

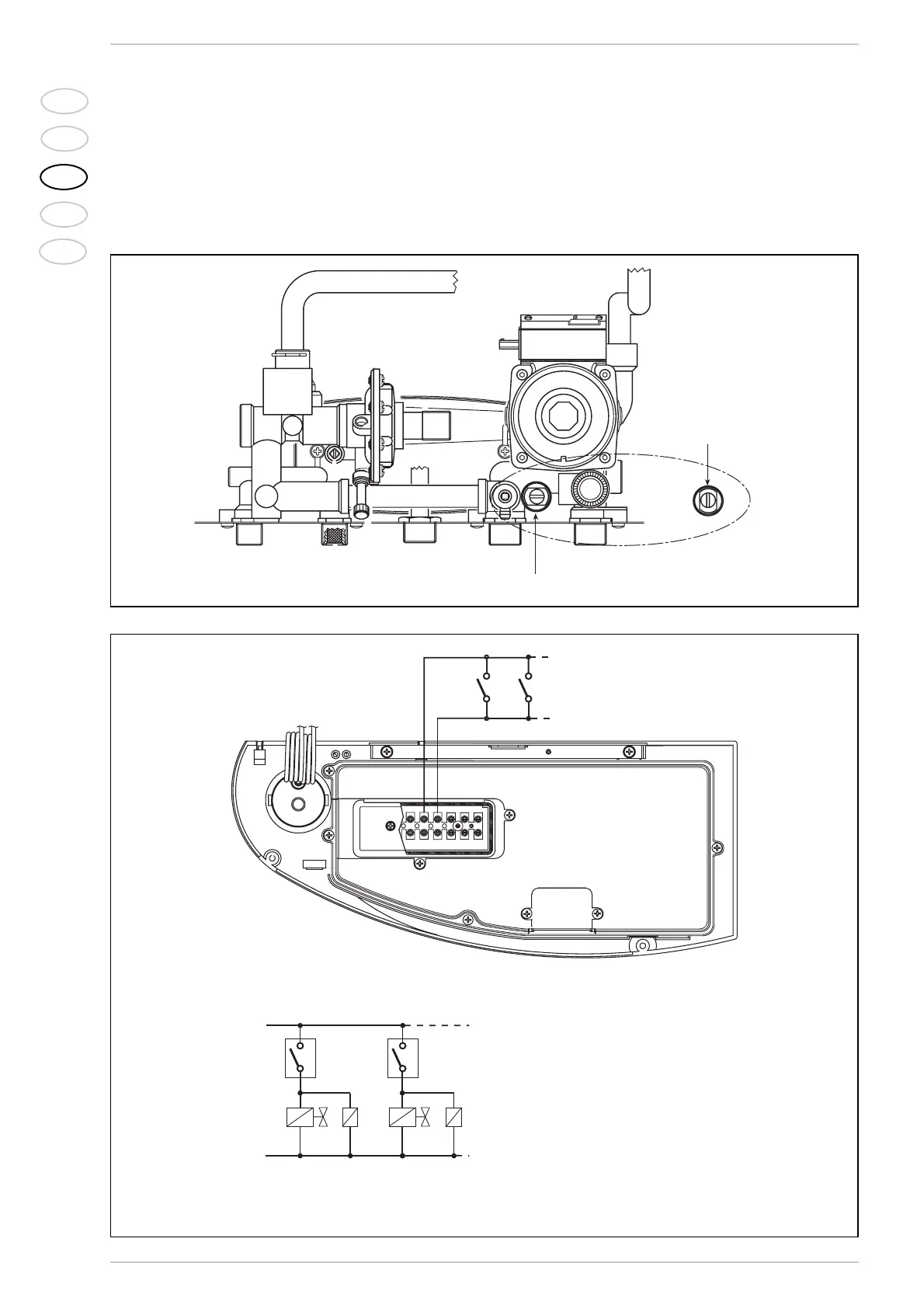

Para obter a prevalência máxima disponível
na instalação, excluir o by-pass rodando a
união para a posição vertical (fig. 18/a).
3.6 LIGAÇÃO ELÉCTRICA
DE INSTALAÇÕES
DE ZONAS
Utilize uma linha eléctrica indepentente,
na qual deverá ligar os termóstatos
ambiente com as respectivas válvulas de
zona.
A ligação dos microinterruptores ou dos
contactos do relé deve ser efectuada no
ligador (1-2) do quadro de terminais, depois
de ter retirado a ponte existente (fig. 19).
LEGENDA
TA-TA1 Termóstato ambiente de zona
VZ-VZ1 Válvula de zona
R-R1 Relé de zona
CR-CR1 Contacto relé o micro válvula de zona
NOTA: Os relés só são utilizados no caso em que as
válvulas de zona não tenham micro-interruptores.
Fig. 19
