durante os primeiros 7 segundos da
ignição do queimador.
Depois de se ter estabelecido o nível de
pressão ao acendimento (STEP) em
função do tipo de gás, verificar se a
pressão em fase de aquecimento corre-
sponde ainda ao valor seleccionado
anteriormente.
– Ligador “JP1” (pos. 10)
A placa electrónica está programada,
em fase de aquecimento, com uma
pausa técnica do queimador de aprox.
180 segundos, que se detecta a cada
reacendimento e após uma desligação
forçada. Por desligação forçada enten-
de-se uma desligação devido a um
sobreaquecimento da sonda (SM) supe-
rior a 5°C em relação à temperatura
programada no potenciómetro de aque-
cimento
.
Para cada acendimento, depois
do período de acendimento lento, o apa-
relho, colocar-se-á, durante aprox. 1
minuto á pressão mínima de modulação
para depois mudar para o valor de pres-
são de aquecimento seleccionado.
Colocando a ponte anula-se a pausa téc-
nica programada e o período de funcio-
namento á pressão mínima na fase de
partida. Neste caso, os tempos entre o
apagamento e as sucessivas acensões,
serão em função de uma diferença de
5°C detectada pela sonda (SM).
– Ligador “JP2” (pos. 9)
Ponte inserida com a utilização da válvu-
la desviadora. Quando na instalação se
utiliza a bomba fervedor a ponte deve
estar desinserida.
– Trimmer velocidade ventilador “MAX”
(pos. 2)
Programa a velocidade máxima do venti-
lador.
– Trimmer velocidade ventilador “MIN”
(pos. 4)
Programa a velocidade mínima do venti-
lador.
ATENÇÃO: Todas as operações descritas
devem necessariamente ser executadas
por pessoal autorizado.
3.2 SONDA DE DETECCION DE
TEMPERATURA
Sistema anti-gelo realizado com a sonda
NTC de aquecimento activo quando a tem-
peratura da água atinge os 6°C. A sonda
de aquecimento também serve de termó-
stato limite estabelecendo a desligação do
queimador quando a temperatura detecta-
da é superior a 80°C; a temperatura de
restabelecimento está fixada a 75°C.
Com a sonda interrompida (SM) a caldei-
ra não funciona em ambos os serviços.
A Tabela 4 indica os valores de resistência
(Ω) da sonda em função da variação da
temperatura.
3.3 ENCENDIDO
ELECTRÓNICO
A acensão e revelação de chama é contro-
lada por dois eléctrodos colocados no quei-
mador, que garantem a máxima segurança
com tempos de intervenção de um segun-
do em caso de falta de gás ou apagamen-
to acidental.
3.3.1 Ciclo de funcionamiento
Rodar o manípulo do selector para Verão
ou Inverno, verificando o acendimento do
led verde ( ) indicando a presença de cor-
rente.
A ligação do queimador deverá efec-
tuar-se até 10 segundos.
Podem verificar-se não-acendimentos com
conseguinte activação do sinal de bloqueio
do aparelho que podem-se definir como:
– Falta de gás
O aparelho efectua regularmente o ciclo
enviando tensão ao eléctrodo de acensão
que continua com a descarga durante 10
segundos no máximo; não se verificando
o acendimento do queimador a placa,
após uma pausa de ventilação de 5
segundos, reactiva a descarga por mais
10 segundos. Este ciclo repete-se 5
vezes após o acendimento do led ver-
melho de bloqueio.
Pode manifestar-se durante a primeira
acensão ou depois de longos periodos de
inactividade com presença de ar na tuba-
gem. Pode acontecer se a torneira do gás
estiver fechada ou uma das bobinas da
válvula apresentar uma interrupção no
enrolamento que não permite a abertura.
– O electrodo não faísca
Na caldeira nota-se somente a abertura
do gás ao queimador; depois de 60
segundos acende-se a lâmpada avisado-
ra de bloqueio.
Pode existir uma interrupção no cabo do
eléctrodo ou o cabo não foi bem fixo o
transformador queimado.
O eléctrodo está deteriorado e é neces-
sário substituí-lo. O equipamento é defei-
tuoso.
Se faltar repentinamente a tensão, o queima-
dor apaga-se, quando voltar a tensão, o apa-
relho recomeça a funcionar automaticamente.
3.4 VÁLVULA DE SEGURANÇA
FLUXOSTÁTICA
A válvula de segurança fluxostática (8 fig.
5) intervém, interrompendo o funcionamen-
to do queimador, caso a caldeira não tenha
água devido à formação de bolhas de ar no
permutador de calor, ou caso o circulador
não funcione
,
ou entupimento do filtro “Aqua
Guard” causado pelas impurezas.
NOTA: No caso em que se deva efectuar
a substituição da válvula fluxostática,
assegurar-se que a seta marcada
esteja virada na mesma direcção do
fluxo de água.

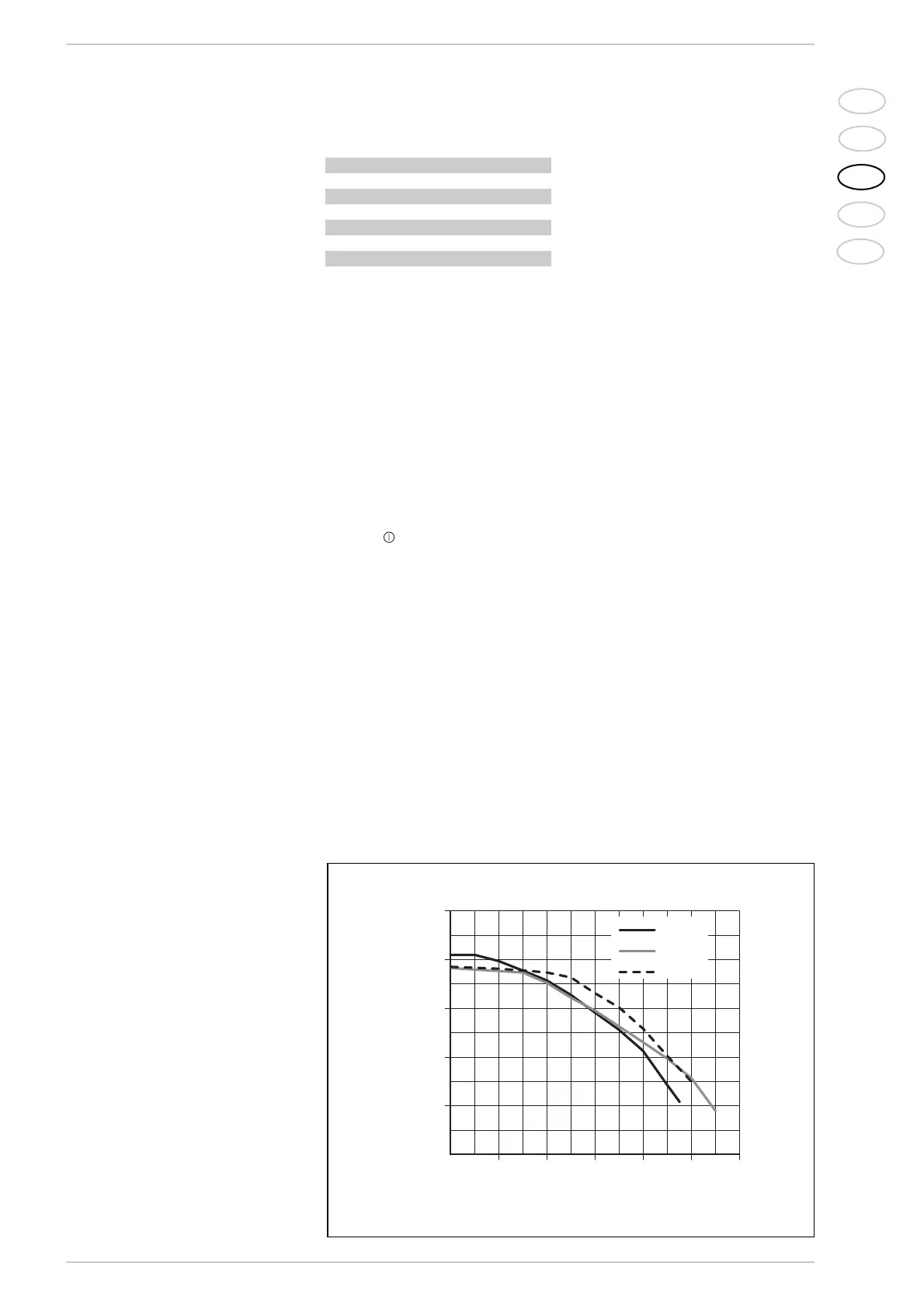

3.5 PREVALÊNCIA DISPONÍVEL
AO APARELHO
A prevalência resídua para o equipamento
