3.1 FICHA ELECTRONICA
As placas electrónicas são realizadas em
conformidade com a directiva Baixa Tensão
CEE 73/23.
São alimentadas electricamente com uma
tensão de 230V e os componentes electró-
nicos são garantidos para funcionarem
com temperaturas entre 0 e +60°C.
Um sistema de modulação automática e
contínua permite á caldeira adaptar a
potência ás várias exigências da instalação
o do utente
3.1.1 Anomalias de funcionamento
Os led que assinalam um funcionamento
irregular ou incorrecto do aparelho, estão
indicados na fig. 16.
3.1.2 Dispositivos
A placa electrónica está equipada com os
seguintes dispositivos (fig. 17):
Trimmer “POT. RISC.” (pos. 6)
Regula o valor máximo de potência de
aquecimento. Para aumentar o valor
mover o trimmer em sentido horário,
para a diminuir mover o trimmer no sen-
tido anti-horário.
Trimmer “POT. ACC.(pos. 3)
Trimmer para variar o nível de pressão do
acendimento (STEP) da válvula gás. Es
calibrado de fábrica com um passo de
acendimento a 95 Hz. Para aumentar a
pressão é necessário mover o trimmer
em sentido horário e para a diminuir no
sentido anti-horário. O nível de pressão de
ignição lenta pode ser seleccionado
3 CARACTERÍSTICAS

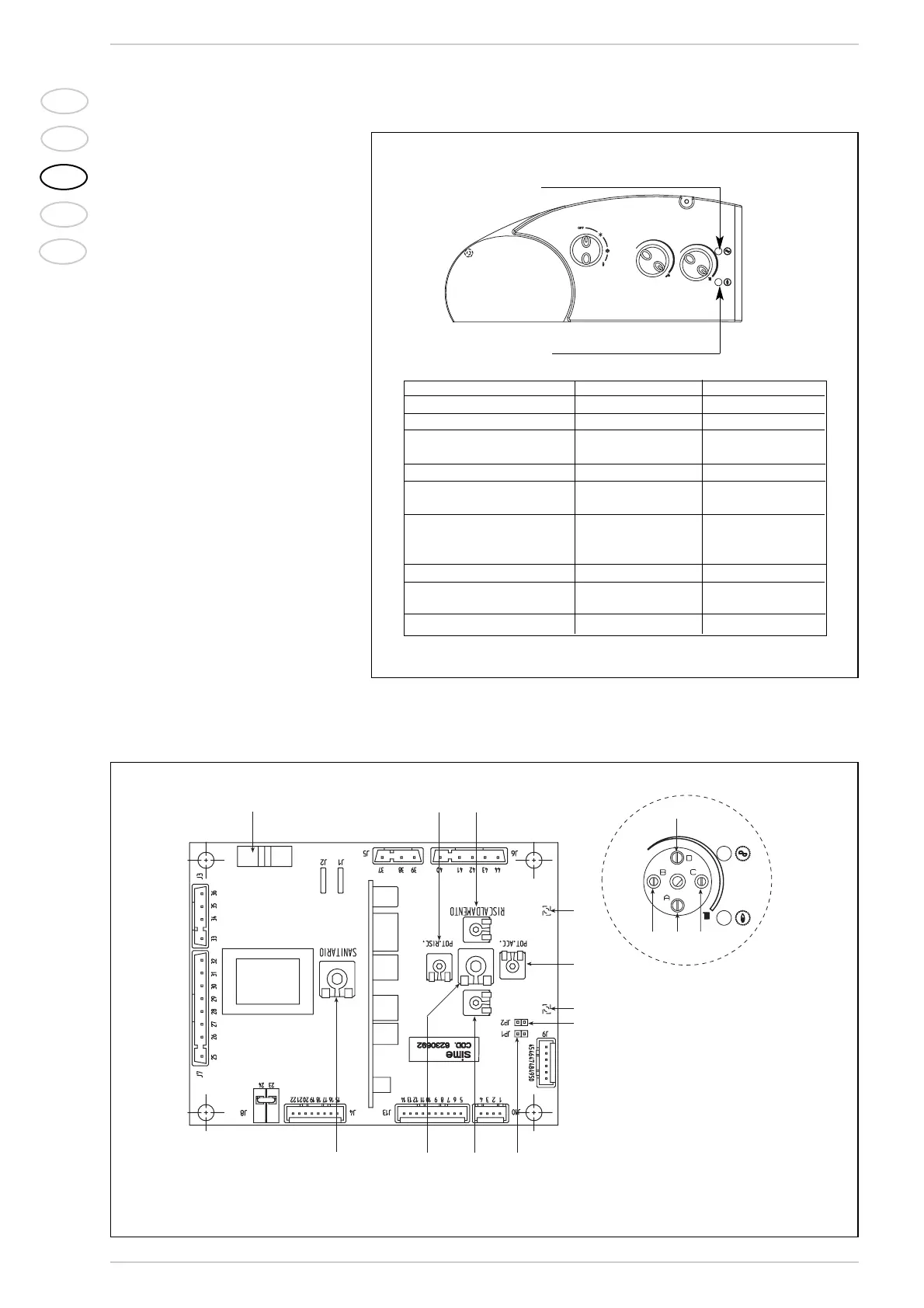

Fig. 16
Led bicolor 1
Led bicolor 2
1
2
3
5
4
6
7
8
9
1011
6 4
2
3
Fig. 17
LEYENDA
1 Led bicolor 1
2 Trimmer velocidade do ventilador “MAX”
3 Trimmer “POT. ACC.
4 Trimmer velocidade do ventilador “MIN”
5 Led bicolor 2
6 Trimmer “POT. RISC.
7 Potenciômetro sanitário
8 Fusível (1,6 AT)
9 Ligador “JP2”
10 Ligador “JP1”
11 Potenciômetro aquecimento
NOTA: Para ter acesso aos trimmer de regulação (2-3-4-6) desenfiar o manípulo do potenciômetro.
Função assinalada Led bicolor 1 Led bicolor 2
Stand-by Verde aceso Desligado
Presença de chama Verde aceso Laranja aceso
Anomalia no circuito
leitura da chama Verde aceso Laranja intermitente
Bloco acendimento Desligado Vermelho aceso
Intervenção termóstato
de segurança (TS)/humos (TF) Desligado Vermelho aceso
Intervenção
fluxóstato (FL) Laranja intermitente Desligado
termóstato limite (TL)
Anomalia ventilador Verde intermitente Desligado
Anomalia sonda
ida (SM) Laranja fixo Desligado
Caldeira desligada Desligado Desligado
