LEGENDA
EV1 Bobina válvula gás
EV2 Bobina válvula gás
EAR Eléctrodo de acensão/relevação
TS Termóstato de segurança 100°C
V Ventilador
PI Bomba
TA Termóstato ambiente
SM Sonda aquecimento
TL Termóstato límite
TR Transformador 230-24V
FL Fluxóstato
OP Relógio programador
(optional)
TF Termostato de humos
VP Válvula desviadora pressostática
TRA Transformador de acensão
HS Leitura da velocidade do ventilador
PA Pressóstato de água (se existente)
C Selector OFF/VER/INV/DESBLOQUEO
NOTA: O termóstato de ambiente (TA) deve
ser ligado nos bornes 1-2.
CÓDIGOS DAS PEÇAS
SOBRESSELENTES DOS CONECTORES:
J3/J10 cód. 6293570
J4 cód. 6299936
J6 cód. 6293571
J7 cód. 6293548
J9 cód. 6293574
J13 cód. 6293573

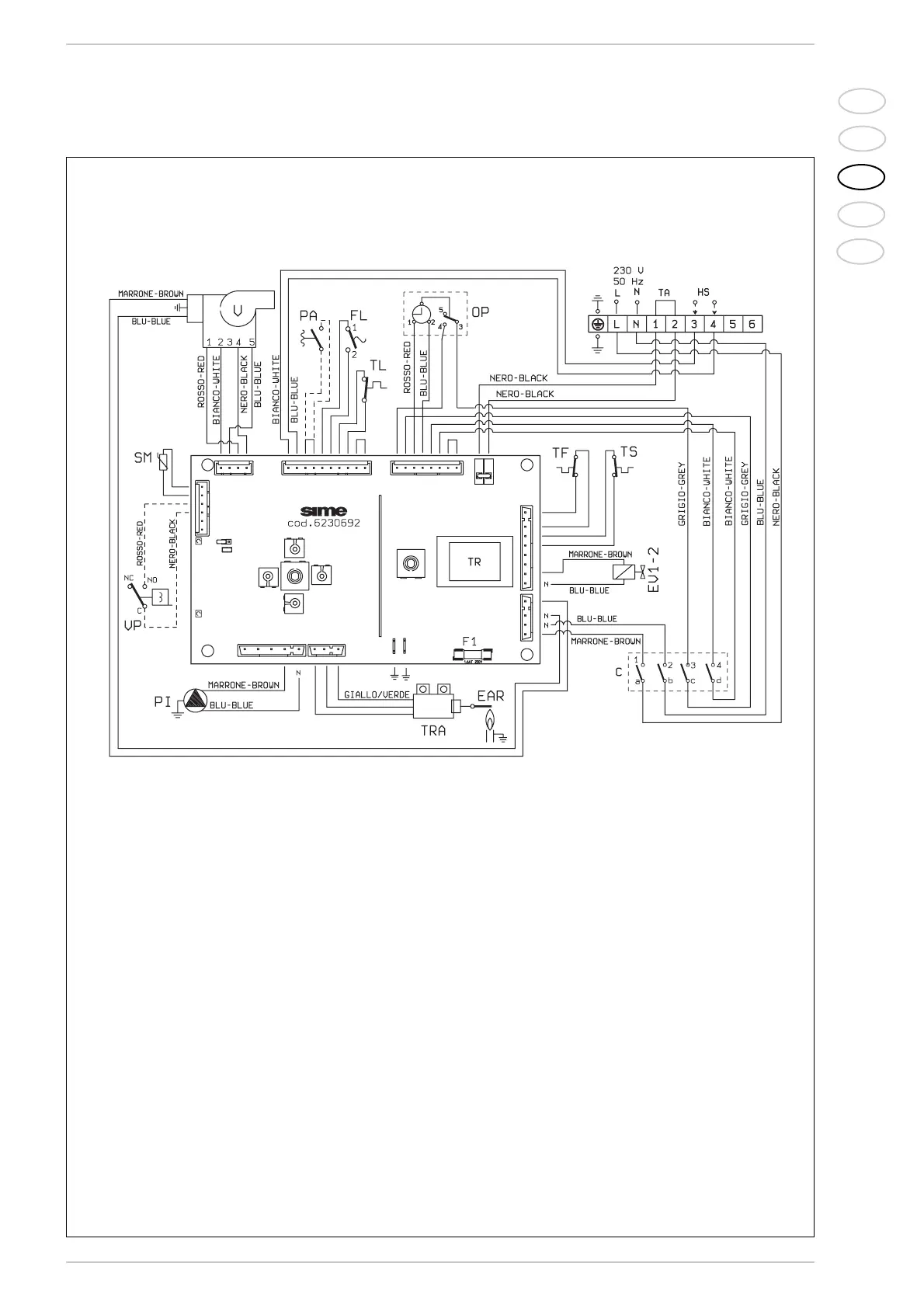

Fig. 15
