2.11 LIGAÇÃO ELÉCTRICA
A caldeira é fornecida com um cabo eléctrico
que em caso de substituição deverá ser for-
necido pela SIME.
A alimentação deverá ser feita com corrente
monofásica 230V - 50Hz, através de um
interruptor geral com distancia minima entre
os contactos de 3 mm e protegido com fusí-
veis. Respeitar a polaridade L - N e a ligação à
terra.
NOTA: A SIME declina qualquer responsabi-
lidade em caso de danos a pessoas, animais
e outras coisas devidos á não ligação á terra
do aparelho.
2.11.1 Quadro eléctrico (fig. 14)
Antes de qualquer intervenção desligar a ali-
mentação eléctrica.
Retirar os três parafusos (7) que fixam o pai-
nel dos comandos e puxar para a frente o pai-
nel de modo que se possa inclinar para baixo.
Para aceder aos componentes do quadro eléc-
trico desaparafusar os quatros parafusos que
fixam a protecção (6).
2.11.2 Ligação
do cronotermóstato
(fig. 14)
Ligar electricamente o cronotermóstato aos
terminais 1-2 do quadro de terminais (5) após
ter retirado a ponte existente.
O cronotermóstato a utilizar, cuja instalação
é aconselhada para uma melhor regulação
da temperatura e do conforto ambiental,
deverá ser de classe II em conformidade com
a norma EN 60730.1 (contacto eléctrico
limpo).
6
1
2
3
4
5
7
8
7
7

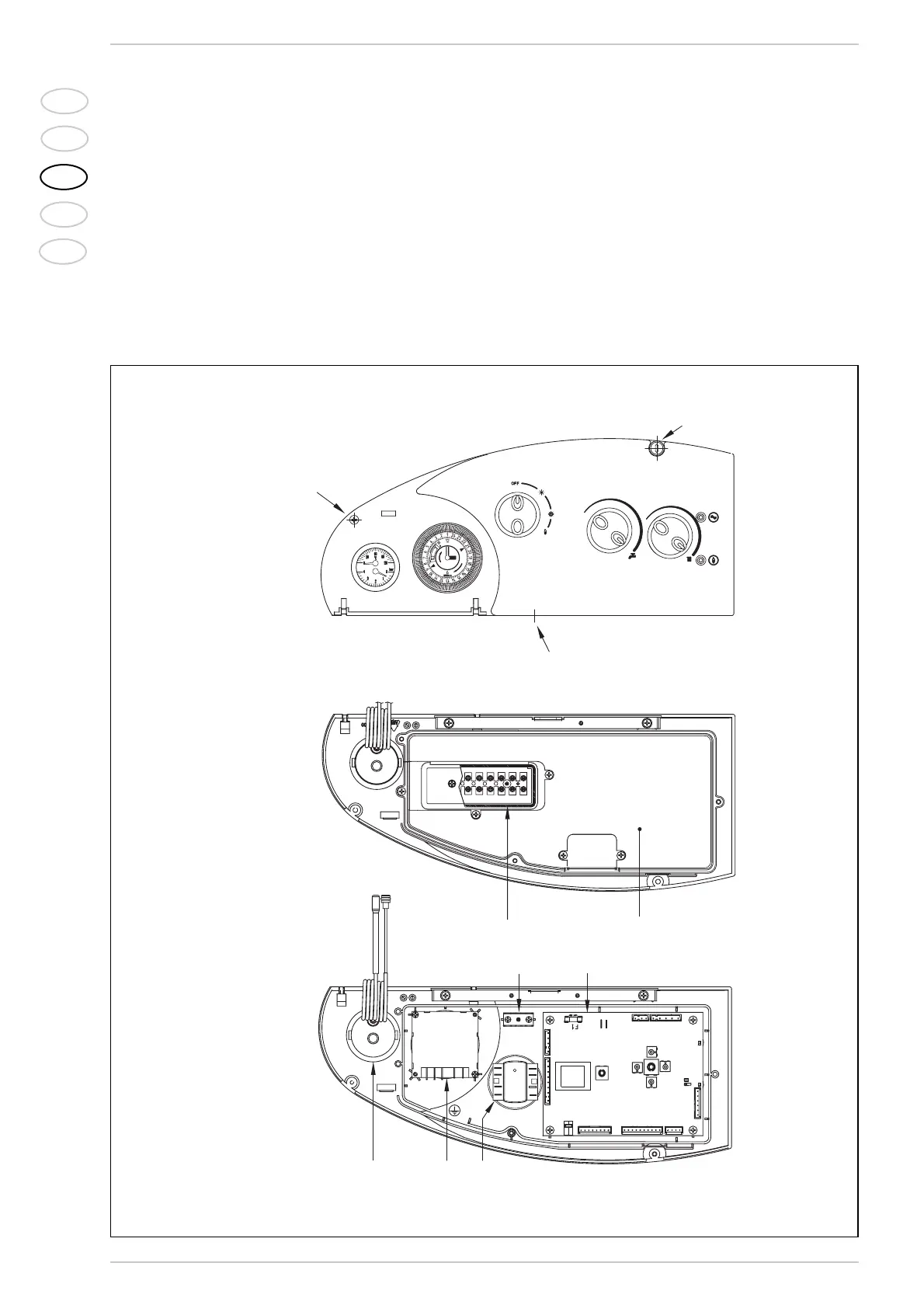

Fig. 14
LEGENDA
1 Termo hidrómetro
2 Relógio de programação opcional
(mecânico diário cod. 8092213
ou digital semanal cod. 8092214)
3 Faston de terra
4 Placa electrónica
5 Quadro de terminais de 9 pólos
6 Protecção dos instrumentos
7 Parafusos de fixação
8 Selector OFF/VER/INV/DESBLOQUEO
ATENÇÃO: Após ter retirado os três parafusos (7) puxar para
a frente o painel para que se possa inclinar para baixo.
