chetto aspirazione/scarico) e non dovrà
risultare superiore a 7,00 mm H
2
O. Per il
calcolo delle perdite di carico dei singoli
accessori inseriti fare riferimento alla
Tabella 2.
2.11 ALLACCIAMENTO
ELETTRICO
La caldaia è fornita con cavo elettrico di ali-
mentazione che, in caso di sostituzione,
dovrà essere richiesto alla SIME.
L’alimentazione dovrà essere effettuata con
tensione monofase 230V - 50 Hz attraverso
un interruttore generale protetto da fusibili
con distanza tra i contatti di almeno 3 mm.
NOTA: L’apparecchio deve essere collegato
a un efficace impianto di messa a terra.
La SIME declina qualsiasi responsabilità
per danni a persone o cose derivanti dalla
mancata messa a terra della caldaia.
2.11.1 Quadro elettrico (fig. 16)
Per accedere al quadro elettrico disinserire
l’alimentazione elettrica, togliere il pannello
frontale e le due viti che fissano il pannello
comandi ai fianchi (punto 4.7).
Il pannello si inclinerà verso il basso di una
angolazione sufficiente a permettere il facile
accesso ai componenti.
Per togliere la protezione (6) svitare la vite di
fissaggio ed agire con un cacciavite sulle lin-
guette superiori per sganciarla dal pannello
comandi.
2.11.2 Collegamento termostato
ambiente (fig. 16)
Per accedere al connettore “TA” togliere la
copertura (7) del quadro comando e colle-
gare elettricamente il termostato ambien-
te ai morsetti 10-11 dopo aver tolto il ponte
esistente.
Il termostato ambiente da utilizzare, la
cui installazione è consigliata per una mi-
gliore regolazione della temperatura e
confort nell'ambiente, deve essere di clas-
se II in conformità alla norma EN
60730.1 (contatto elettrico pulito).
9

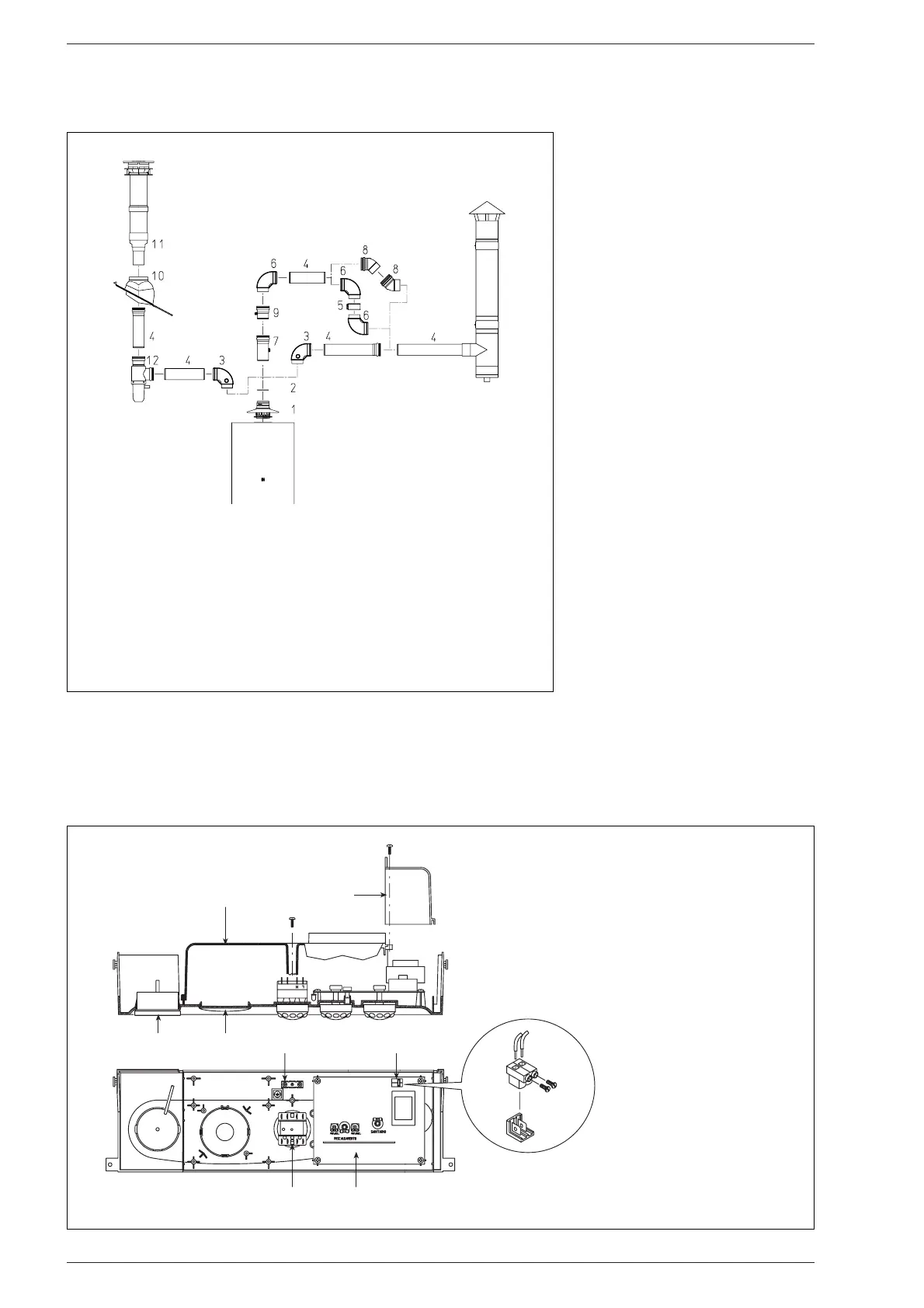

Fig. 16
LEGENDA
1 Termomanometro
2 Alloggiamento orologio programmatore
3 Selettore OFF/EST/INV/SBLOCCO
4 Scheda elettronica
5 Faston di terra
6 Protezione strumenti
7 Copertura regolatore climatico
8 Connettore regolatore climatico (TA)
LEGENDA
1 Tronchetto aspirazione/scarico
2 Diaframma a settori
3 Curva a 90° MF con presa
cod. 8077407
4a Prolunga L. 1000 (6 pz.)
cod. 8077309
4b Prolunga L. 1000 coibentata
cod. 8077306
4c Prolunga L. 500 (6 pz.) cod. 8077308
5 Fascetta di giunzione (5 pz.)
cod. 8092700
6 Curva a 90° MF (6 pz.) cod. 8077410
7 Prolunga L. 135 con presa
cod. 8077304
8 Curva a 45° MF (6 pz.) cod. 8077411
9 Recupero condensa L. 135
cod. 8092800
10 Tegola con snodo cod. 8091300
11 Terminale uscita tetto L. 1390
cod. 8091201
12 Tee recupero condensa
cod. 8093300
Fig. 15
