10
LEGENDA
F1 Fusibile (1.6 AT)
TR Trasformatore 230/24V
PI Pompa impianto
EV1-2 Bobina valvola gas
V Ventilatore
PF Pressostato fumi
VP Valvola pressostatica
M Modulatore
C Selettore
OFF/EST/INV/SBLOCCO
SM Sonda riscaldamento
TA Termostato ambiente
EAR Elettrodo accensione/rivelazione
TRA Trasformatore d’accensione
TS Termostato sicurezza 100°C
FL Flussostato
TF Termostato fumi
Nota: Il termostato ambiente deve
essere collegato ai morsetti 10-11 del
connettore “TA” dopo aver tolto il ponte.
Fig. 17

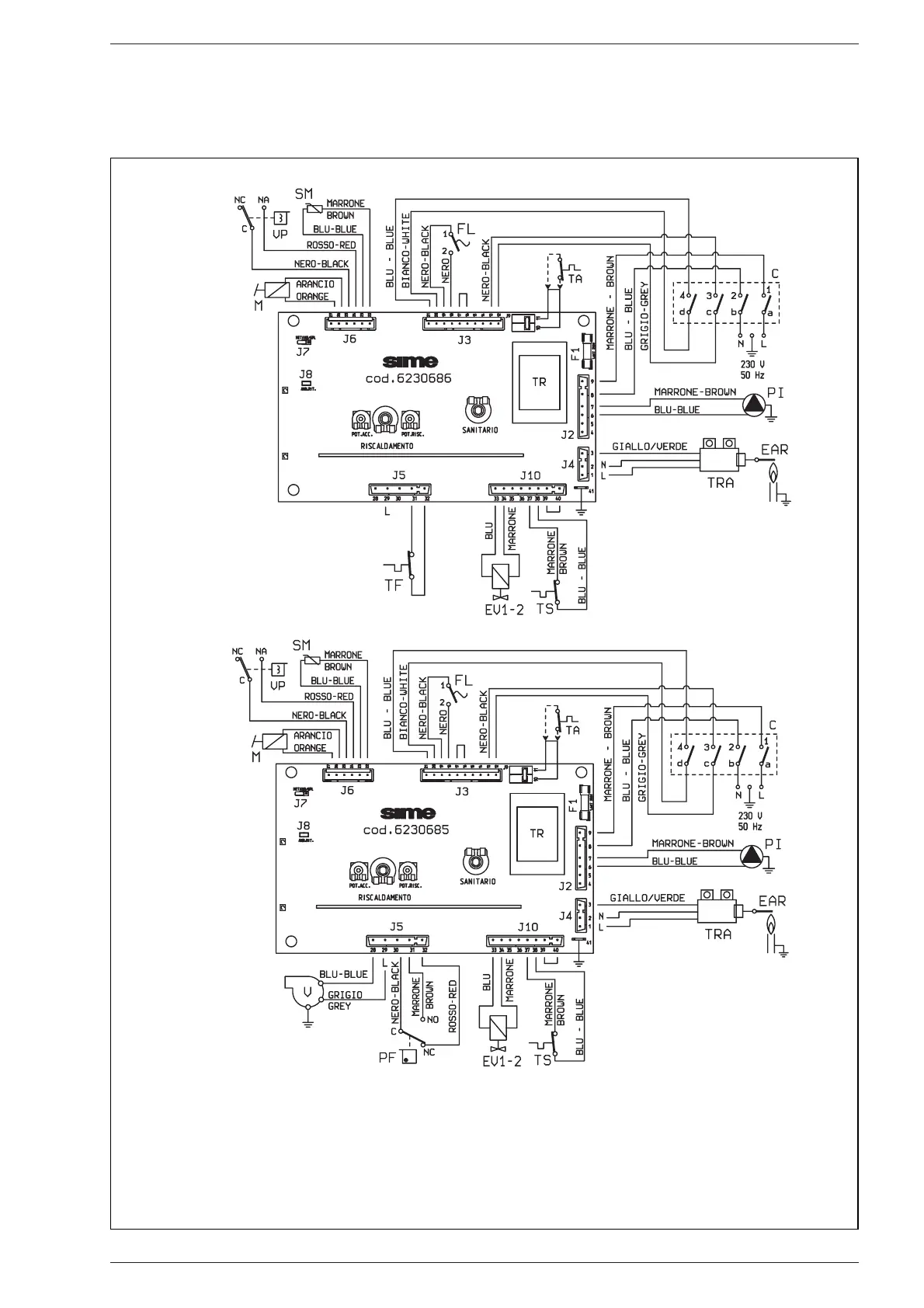

2.11.3 Schema elettrico
versione “25 BF”
versione “25 OF”
CODICI RICAMBI
CONNETTORI:
J2 cod. 6278646
J3 cod. 6278645
J5 cod. 6278624
J6 cod. 6278662
J10 cod. 6278664
CODICI RICAMBI
CONNETTORI:
J2 cod. 6278646
J3 cod. 6278645
J5 cod. 6278648
J6 cod. 6278644
J10 cod. 6278647
