esto tipo de instalación y algunos de los
sistemas de conexión que pueden realizar-
se son indicados en la fig. 7.

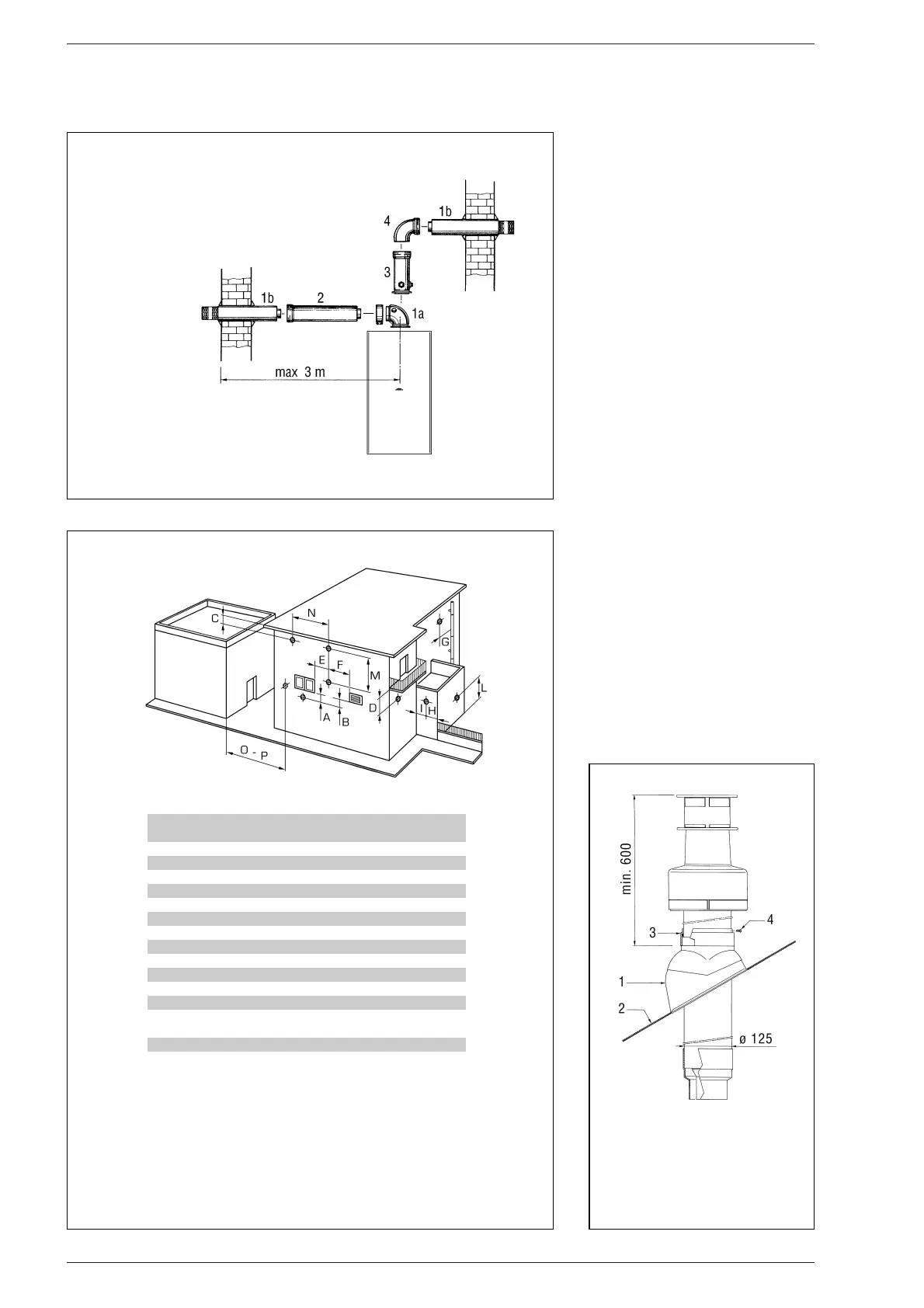

Con la curva proporcionada en el kit, la
longitud máxima del tubo no deberá supe-
rar los 3 m.
2.7.2 Posición de los terminales
de evacuación
Los terminales de evacuación para apara-
tos de tiro forzado pueden estar posiciona-
dos en las paredes externas del edificio. Las
distancias mínimas que deben ser respeta-
das, presentadas en la Tabla 1, represen-
tan indicaciones no vinculantes, con refe-
rencia a un edificio como el de la fig. 8.
2.7.3 Salida al techo
conducto coaxial
El terminal de salida al techo L. 1284 no se
puede cortar y al ubicar la teja deberá ser
adoptada una distancia no inferior a los
600 mm desde el cabezal de descarga del
terminal mismo (fig. 9).
Los accesorios necesarios para realizar
esto tipo de instalación y algunos de los
sistemas de conexión que pueden realizar-
se son indicados en la fig. 10.
Es posible insertar hasta tres elementos
de prolongación y alcanzar una longitud
máxima recta de 3,7 m.
Si fuera necesario prever en el recorrido
del conducto dos cambios de dirección, la
largura máxima del conducto no debe
superar los 2 m.
31
LEYENDA
1 Teja con articulación
2 Panel de plomo
3 Abrazadera
4 Tornillo de bloqueo
Fig. 9
Fig. 8
TABLA 1
Posición del terminal Aparados desde 7 a 35 kW
(distancias en mm)
A - debajo la ventana 600
B - debajo rejilla de aireación 600
C - debajo del alero de tejado 300
D - debajo de un balcón (1) 300
E - de una ventana cercana 400
F - de una rejilla para aireación cercana 600
G - de tuberías o salidas de evacuación horiz. o vert. (2) 300
H - de esquinas del edificio 300
I - de rincones de edificio 300
L - del suelo u otro plano peatonal 2500
M - entre dos terminales en vertical 1500
N - entre dos terminales en horizontal 1000
O - desde una superficie en frente
sin aberturas o terminales 2000
P - lo mismo y con aberturas y terminales 3000
1) Los terminales debajo de un balcón deben instalarse en una posi-
ción que permita que el recorrido total de los humos, desde el
punto de salida hasta su salida al borde exterior de la misma
incluida la altura de la eventual balaustra de protección, no sea
inferior a los 2000 mm.
2)
Al posicionar los terminales, habrá que respetar distancias no infe-
riores a los 1500 mm para proximidades de materiales sensibles
a la acción de los productos de la combustión (por ejemplo aleros
o canalones de material plástico, salientes de madera, etc.), como
no se empleen medidas de protección de estos materiales.
LEYENDA
1a-b Kit conducto coaxial L. 935 cód. 8084805
2a Alargadera L. 1000 cód. 8096100
2b Alargadera L. 500 cód. 8096101
3 Alargadera vertical L. 200
con tomas de extracción cód. 8086908
4 Codo suplementario de 90° cód. 8095800
Fig. 7
ATENCIÓN:
– La instalación de cada curva suplementaria de
90° reduce el tramo disponible de 0,90 metros.
– La instalación de cada curva suplementaria de
45° reduce el tramo disponible de 0,45 metros.
