2.8 CONDUCTOS SEPARADOS
Durante la instalación habrá que respetar
las disposiciones requeridas por las
Normas y unos consejos prácticos:
–
Con aspiración directa del exterior,
cuando el conducto es más largo de 1
m, aconsejamos el aislamiento para evi-
tar, en los periodos particularmente
fríos, la formación de rocío en el exte-
rior de la tubería.
– Con un conducto de evacuación colocado
en el exterior del edificio, o en ambientes
fríos, es necesario proceder al aislamien-
to para evitar falsos encendidos del que-
mador. En estos casos, es necesario pre-
veer un sistema de recogida del conden-
sado en la tubería.
–
En caso que se deba atravesar paredes
inflamables aísle el tramo que atraviesa
el conducto de descarga humos con un
aislamiento en lana de vidrio espesor
30 mm, densidad 50 kg/m
3
.
La longitud máxima total obtenida suman-
do las longitudes de las tuberías de aspi-
ración y de evacuación se determina por
las pérdidas de carga de cada uno de los
accesorios introducidos (excluso el desdo-
blador), y no deberá resultar superior a
los 7,00 mm H
2
O.
Para las pérdidas de carga de los acceso-
rios hacer referencia a la Tabla 2.
2.8.1 Accesorios conductos separados
Para realizar este tipo de instalación se
suministra un kit cód. 8093000 (fig. 11).
El diafragma con sectores proporcionados
en el kit debe emplearse, en función de la
pérdida de carga máxima permitida en
ambos conductos, como explicado en fig.
11/a.
En la fig. 12 se incluye la gama com-
pleta de accesorios necesarios para sati-
sfacer cualquier exigencia de instalación.
32

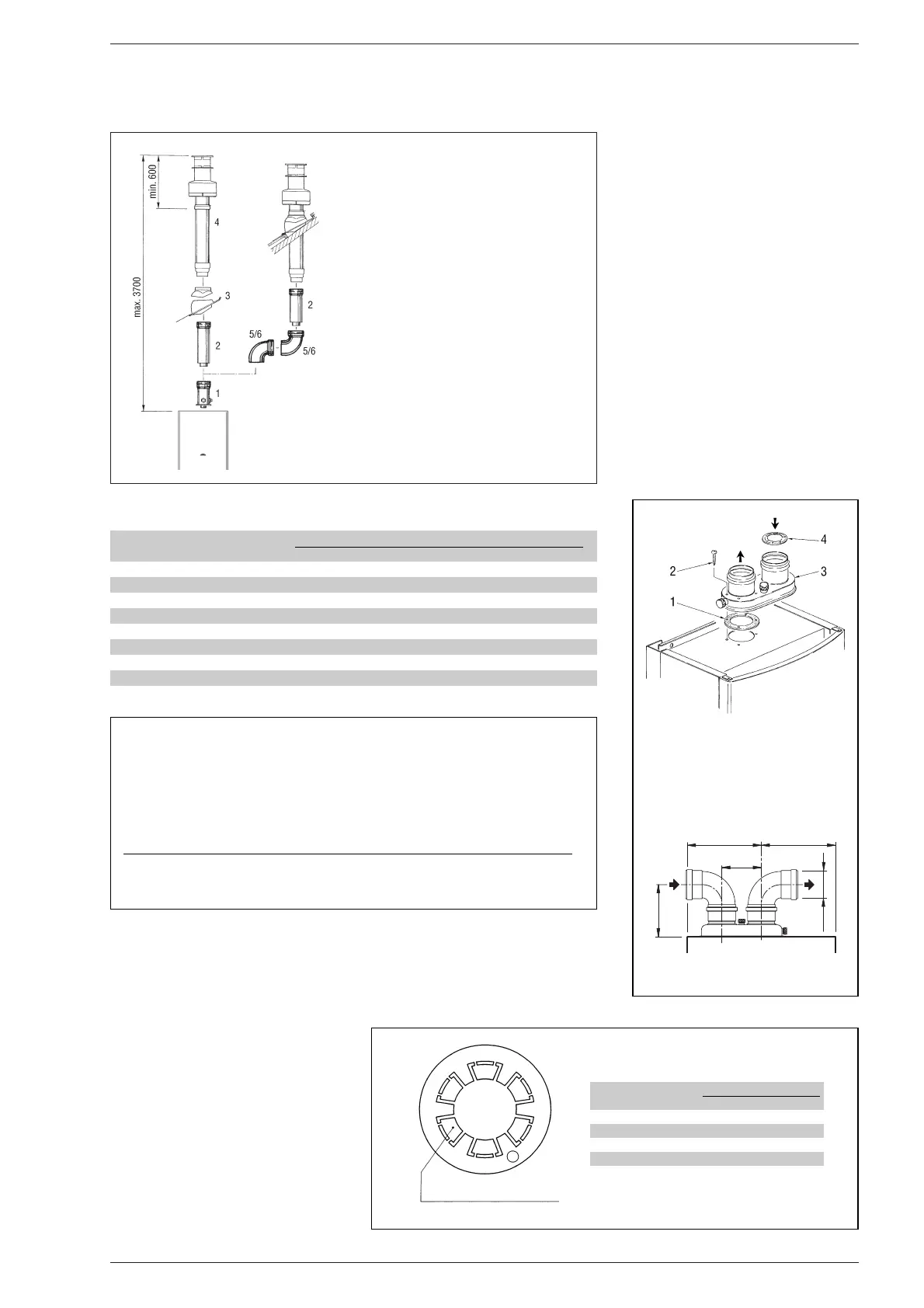

Fig. 10
LEYENDA
1 Alargadera vertical L. 200
con tomas de extracción cód. 8086908
2a Alargadera L. 1000 cód. 8096100
2b Alargadera L. 500 cód. 8096101
3 Teja con articulación cód. 8091300
4 Terminal de salida a techo L. 1284
cód. 8091200
5 Codo suplementario de 90°
cód. 8095800
6 Codo suplementario de 45°
cód. 8095900
TABLA 2
Accesorios ø 80 Pérdida de carga (mm H
2
O)
Aspiración Evacuación Salida a techo
Codo de 90° MF 0,30 0,40 –
Codo de 45° MF 0,20 0,30 –
Alargadera L. 1000 (horizontal) 0,20 0,30 –
Alargadera L. 1000 (vertical) 0,30 0,20 –
Terminal de evacuación – 0,30 –
Terminal de aspiración 0,10 – –
Colector double 0,50 1,60 –
Terminal de salida a techo L. 1390 – – 0,50
Tee descarga condensación – 1,00 –
Ejemplo de cálculo de instalación consentida en cuanto la suma de las pérdidas de carga de
cada uno de los accesorios introducidos es inferior a los 7 mm H
2
O
Aspiración Evacuación
7 metros tubo horizontal ø 80 x 0,20 1,40 –
7 metros tubo horizontal ø 80 x 0,30 – 2,10
n° 2 codos de 90° ø 80 x 0,30 0,60 –
n° 2 codos de 90° ø 80 x 0,40 – 0,80
n° 1 terminal ø 80 0,10 0,30
Pérdida de carga total 2,10 + 3,20 = 5,3 mm H
2
O
Con esta pérdida de carga total se debe quitar el diafragma ø 38 de la tubería de aspiración.
Fig. 11
