2.8.2 Salida a techo
conductos separados
El terminal de salida al techo L. 1390 no se
puede cortar y al ubicar la teja se deberá
adoptar una distancia no inferior a los 700
mm del cabezal de descarga del terminal
mismo (fig. 13).
Los accesorios necesarios para realizar
esto tipo de instalación y algunos de los
sistemas de conexión que pueden realizar-
se son indicados en la fig. 14. Es posible
separar los conductos del aire y de los
humos; y luego juntarlos en el colector (7
fig. 14) para obtener una única salida
concéntrica al exterior. En estos casos,
durante el montaje, es necesario recupe-
rar la junta de silicona, colocada sobre la
reducción del terminal (5 fig. 13), que susti-
tuimos con el colector, colocándola en la
base apropiada predispuesta en este últi-
mo. Para este tipo de evacuación la suma
del desarollo recto máximo permitido
para los conductos no deberá ser supe-
rior a 7,00 mm H
2
O. Para calcular la longi-
tud de los tubos tener en cuenta los pará-
metros indicados en la Tabla 2.
2.9 EVACUACION FORZADA
La versión “25 BF” puede ser instalada
también como aparato de tipo B22 mon-
tando el kit tronco aspiración/evacuación
cód. 8089950.
El kit essuministrado provisto de diafrag-
ma a sectores, hoja de instrucciones y una
etiqueta con las advertencias de aireación
del local, que debe ser aplicado sobre la
envolvente de la caldera. El diafragma a
sectores debe ser empleado, en función de
la pérdida de carga máxima consentida por
el conducto, como se indica en la fig. 11/a.
La gama completa de los accesorios nece-
sarios para satisfacer toda exigencia de
instalación está representada en la fig. 15.
33

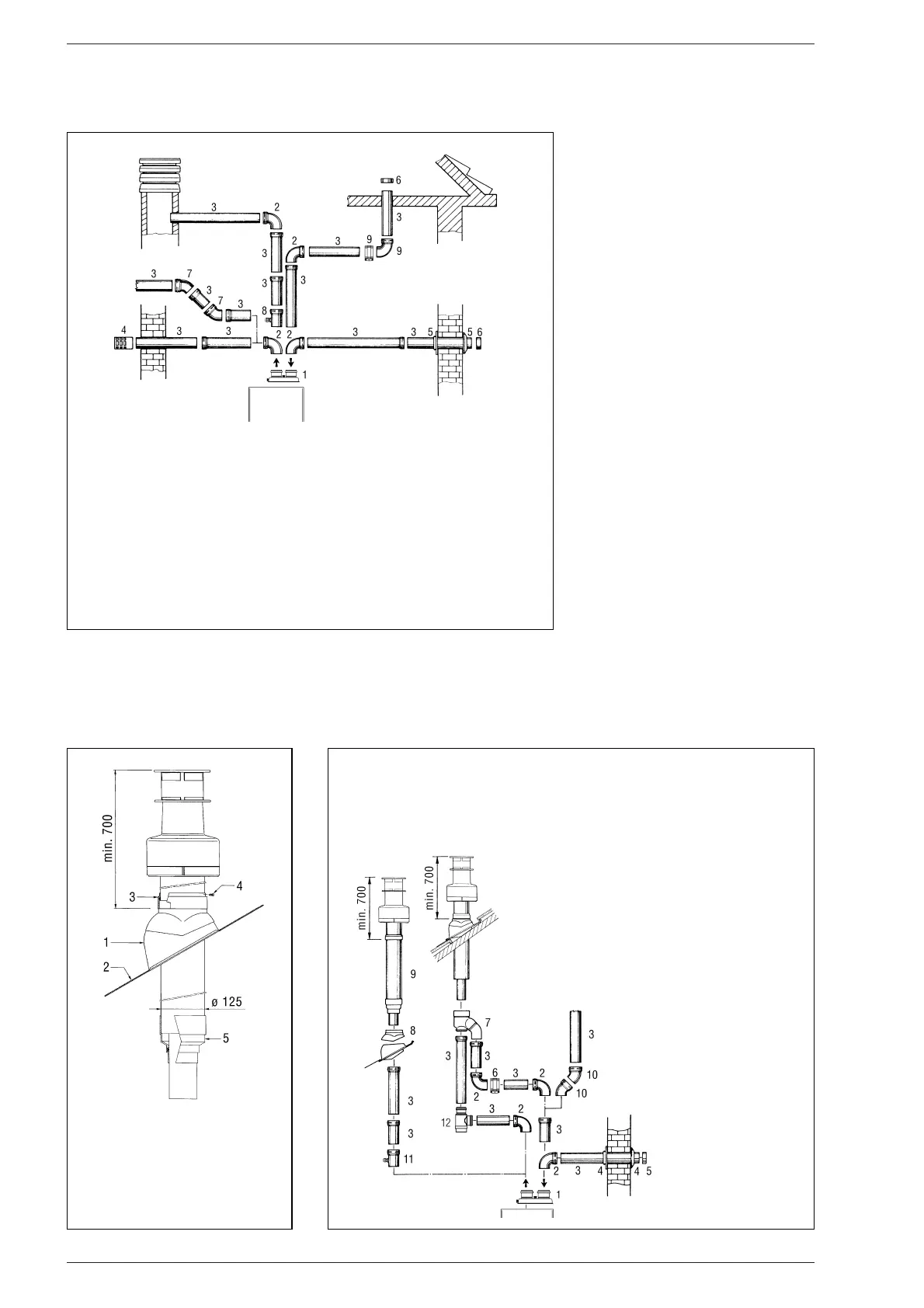

LEYENDA
1 Separador aire-humos
con tomas de extracción cód. 8093000
2 a Codo de 90° MF (6 pz.) cód. 8077410
2 b Codo de 90° MF aislado cód. 8077408
3 a Alargadera L. 1000 (6 pz.) cód. 8077309
3 b Alargadera L. 1000 aislada cód. 8077306
3 c Alargadera L. 500 (6 pz.) cód. 8077308
4 Kit virolas int.-ext. cód. 8091500
5 Terminale de aspiración cód. 8089500
6 Abrazadera de unión (5 pz.) cód. 8092700
7 Colector double cód. 8091400
8 Teja con articulación cód. 8091300
9 Terminal de salida a techo L. 1390 cód. 8091201
10 Codo de 45° MF (6 pz.) cód. 8077411
11 Descarga condensación L. 135 cód. 8092800
12 Tee descarga condensación cód. 8093300
Fig. 12
LEYENDA
1 Separador aire-humos con tomas de extracción cód. 8093000
2a Codo de 90° MF (6 pz.) cód. 8077410
2b Codo de 90° MF aislado cód. 8077408
3a Alargadera L. 1000 (6 pz.) cód. 8077309
3b Alargadera L. 1000 aislada cód. 8077306
3c Alargadera L. 500 (6 pz.) cód. 8077308
4 Terminal de evacuación cód. 8089501
5 Kit virolas int.-ext. cód. 8091500
6 Terminal de aspiración cód. 8089500
7 Codo de 45° MF (6 pz.) cód. 8077411
8 Descarga condensación L. 135 cód. 8092800
9 Abrazadera de unión (5 pz.) cód. 8092700
Fig. 13
LEYENDA
1 Teja con articulación
2 Panel de plomo
3 Abrazadera
4 Tornillo de bloqueo
5 Reducción con junta
Fig. 14
