LEYENDA
F1 Fusible (1.6 AT)
TR Transformador 230/24V
PI Bomba instalación
EV1-2 Bobina válvula de gas
V Ventilador
PF Presóstato humos
VP Válvula presostática
M Modulador
C Selector OFF/VER/INV/
DESBLOQUEO
SM Sonda calefacción
TA Termóstato ambiente
EAR Electrodo de encendido/detección
TRA Transformador de encendido
TS Termóstato de seguridad 100°C
FL Medidor de flujo
TF Termóstato de humos
Nota: El termóstato ambiente o crono-
termóstato debe ser conectado a los bor-
nes 10-11 del conector “TA” luego de
haber quitado el puente.
Fig. 17

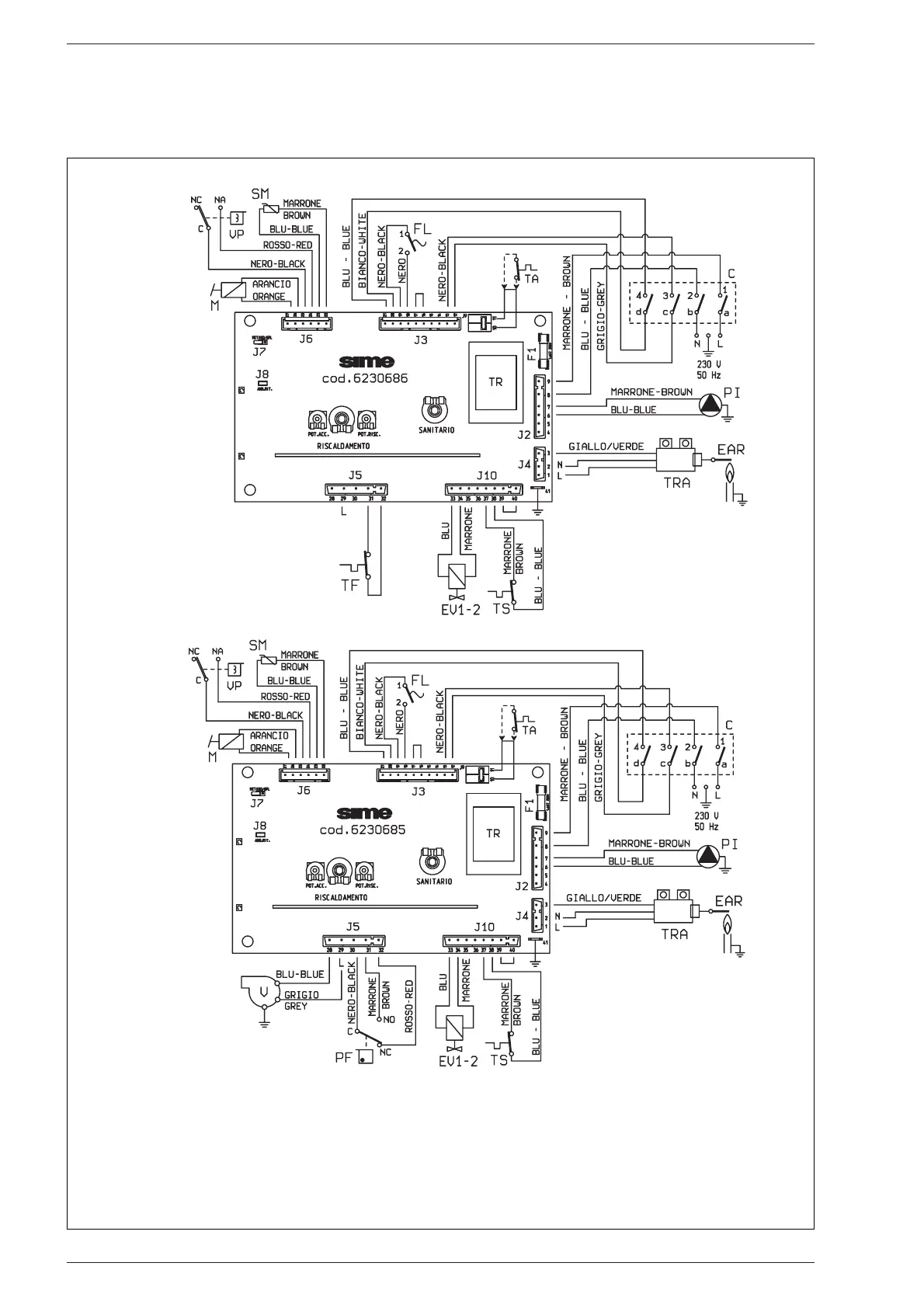

2.10.3 Esquema eléctrico
modelo “25 BF”
modelo “25 OF”
CÓDIGOS REPUESTOS
CONECTORES:
J2 cód. 6278646
J3 cód. 6278645
J5 cód. 6278624
J6 cód. 6278662
J10 cód. 6278664
CÓDIGOS REPUESTOS
CONECTORES:
J2 cód. 6278646
J3 cód. 6278645
J5 cód. 6278648
J6 cód. 6278644
J10 cód. 6278647
