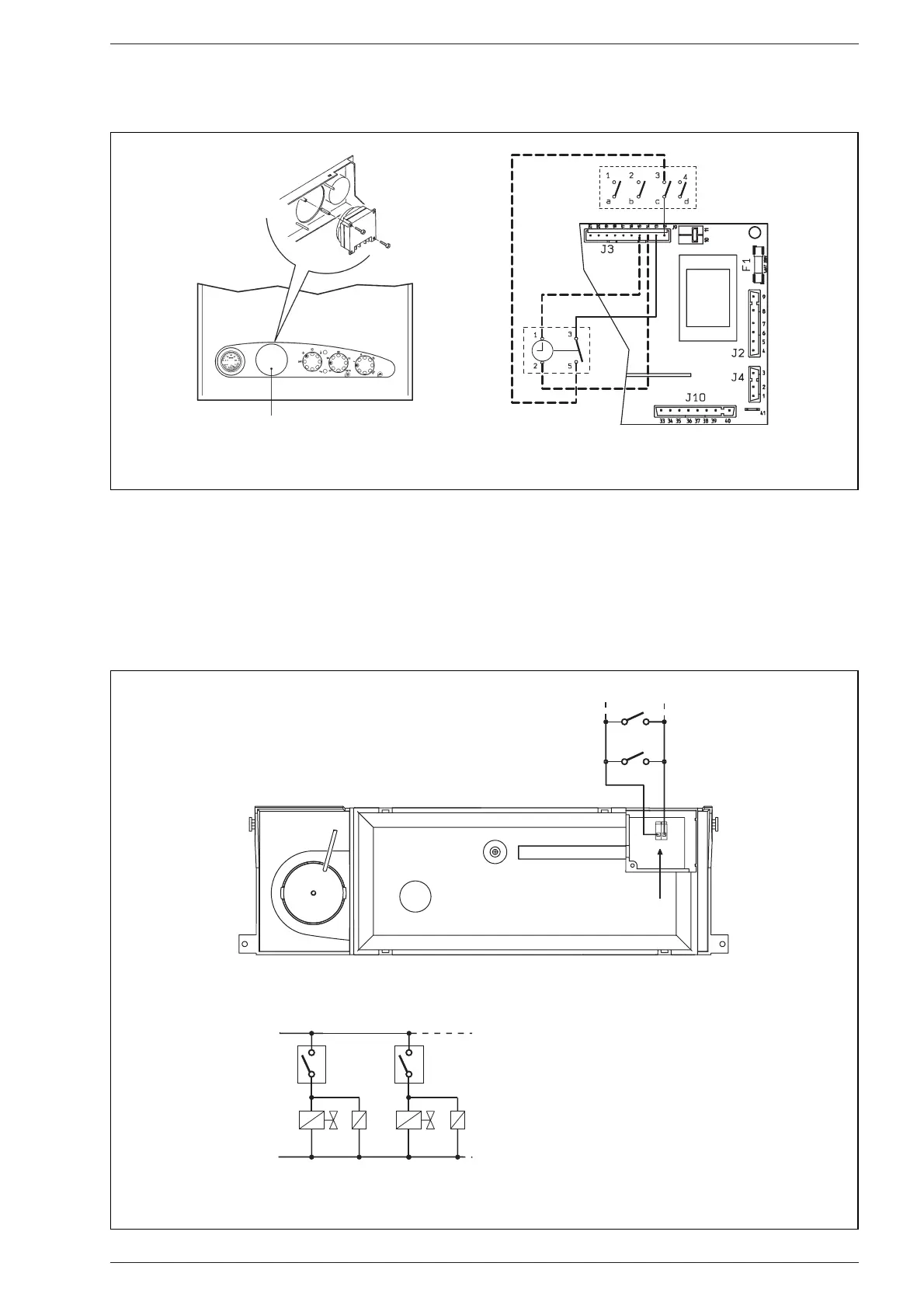

del tablero la tapa que cubre el agujero
para el alojamiento del mismo y, con el
tablero de mando abierto, fijar el reloj al
tablero con los tornillos en dotación.
Quitar el faston que conexiona el borne 3
del selector OFF/VER./INV./DESBLOQUEO
y conexionarlo al borne 3 del reloj. Luego
efectuar las conexiones eléctricas como se
indica en el esquema (fig. 21).
3.8 CONEXIONES ELECTRICAS
PARA INSTALACIONES
DE ZONAS
Utilice una línea eléctrica aparte sobre la
cual se deberán conectar los termóstatos
ambientes con las relativas válvulas de
zona.
La conexión de los micro o de los contac-
tos de los relé se efectúa en los bornes
10-11 “TA” de la ficha electrónica después
de haber eliminado el puente existente
(fig. 22).
38
LEYENDA
TA-TA1 Termóstato ambiente de zona
VZ-VZ1 Válvula de zona
R-R1 Relé de zona
CR-CR1 Contacto relé o micro válvula de zona
Conector “TA”
NOTA: Los relé se emplean sólo en el caso que las
válvulas de zona no posean el micro.
Fig. 22
