4.1 REGULACION
TEMPERATURA DE A.C.S.
El sistema con un potenciómetro para la
regulación de la temperatura del agua sani-
taria con un campo de regulación entre 30°
y 60°C, ofrece dos ventajas:
1) La caldera se adapta perfectamente a
cualquier tipo de instalación sanitaria,
con sistema de mezcla tanto mecánico
como termostático.
2) La potencia térmica se proporciona
según la temperatura requerida con
siguiente ahorro de energía.
NOTA: Para evitar posibles errores,
recordamos que el valor que se obtiene
multiplicando la diferencia de temperatu-
ra (°C) entre salida y entrada del agua
sanitaria en la caldera y el caudal horario
(l/h) medido en el grifo de toma, no puede
superar la potencia útil desarrollada por
la caldera. Para medir y controlar el cau-
dal y la temperatura del agua sanitaria,
utilizar instrumentos adecuados, tenien-
do en cuenta la dispersión del calor en la
tubería, entre la caldera y el punto de
medicción.
4.2 REGULACION CAUDAL DE A.C.S.
Para regular el caudal de agua sanitaria,
habrá que actuar en el regulador de caudal
de la válvula presostática (5 fig. 6).
Recordamos que los caudales y las relativas
temperaturas de utilización del agua calien-
te sanitaria, indicadas en el punto 1.3, se
han obtenido con el selector de la bomba de
circulación en su valor máximo.
En el caso que haya una reducción del cau-
dal del agua sanitaria, hay que limpiar el
filtro puesto en la entrada de la válvula
presostática (3 fig. 6).
4.3 VALVULA GAS
La caldera “METRÒ” se produce de serie
con válvula gas modelo SIT 845
SIGMA/HONEYWELL VK 4105M (fig. 23) y
con válvula gas modelo WHITE - RODGERS
91B05S (fig. 24). La válvula gas es regula-
da para dos valores de presión: máximo y
mínimo, que corresponden, según el tipo de
gas, a los valores indicados en la Tabla 4.
La regulación de las presiones del gas para
los valores máximo y mínimo se lleva a
cabo por SIME durante la producción, y por
eso aconsejamos no variarlo.
Sólo en caso de transformación de un gas
de alimentación (metano) para otro (buta-
no o propano) se permitirá la variación de
la presión de trabajo.
Esta operación deberá efectuarse exclusi-
vamente por personal autorizado.
Después de haber regulado las presiones
de trabajo sellar los reguladores.
Para regular las presiones es necesario
seguir una norma preestablecida segundo
el tipo de válvula:
– SIT 845 SIGMA y
HONEYWELL VK 4105M
antes la MAXIMA luego la MINIMA.
– WHITE - RODGERS 91B05S
antes la MINIMA luego la MAXIMA.

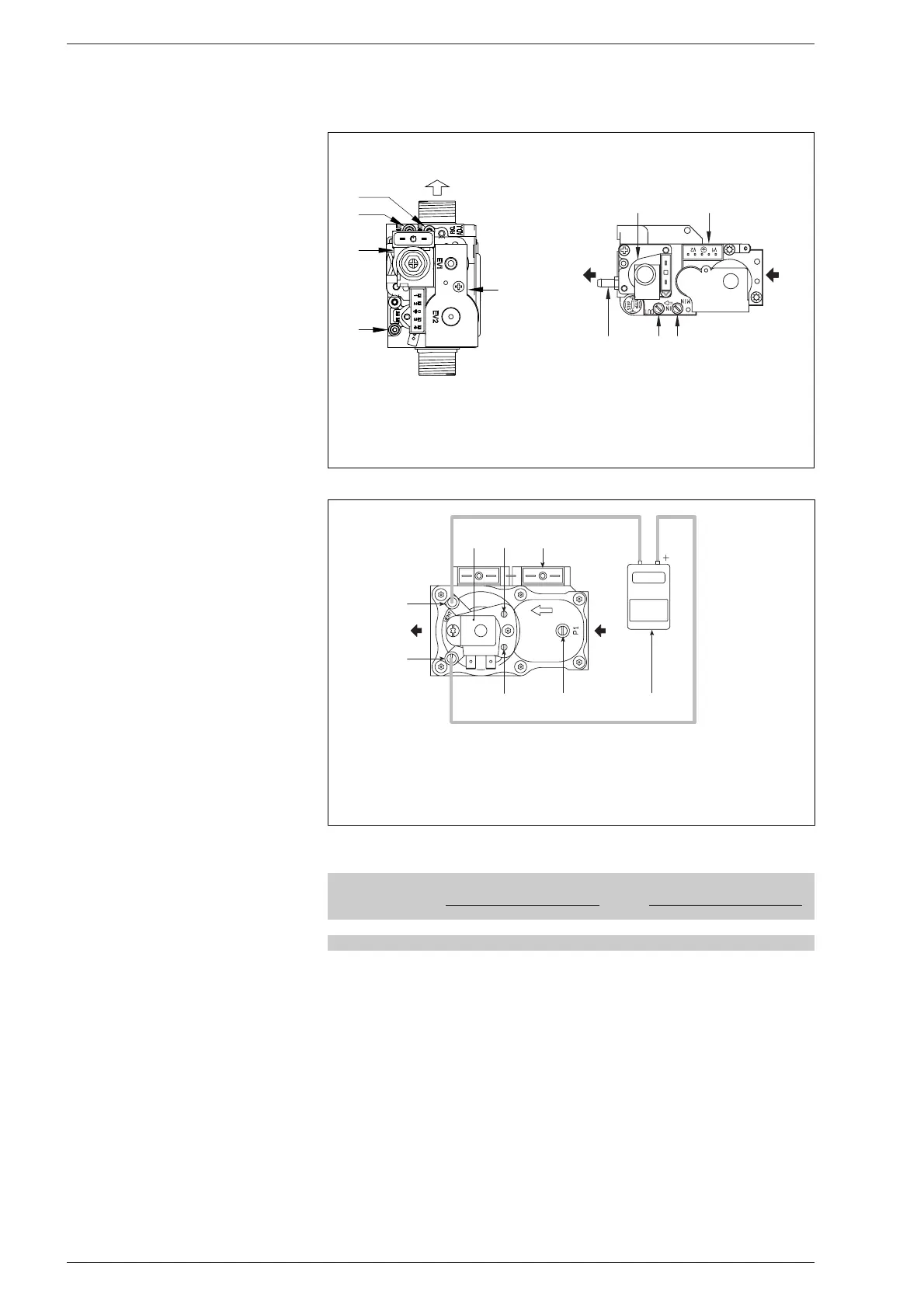

4.3.1 Regulación presión máxima y
mínima SIT 845 SIGMA
Para la regulación de la presión máxima,
actuar de la siguiente manera (fig. 25):
– Conectar la columna de agua o un manó-
metro con la toma de presión a la salida
de la válvula gas.
–
Quitar la capucha de plástico (1).
– Poner la manopla del potenciómetro
sanitario en el valor máximo.
– Encender la caldera actuanso sobre el
selector de cuatro vías y abrir el grifo
agua caliente sanitaria.
– Con una llave fija ø 10, girar la tuerca (3)
buscando el valor de presión máxima
indicado en la Tabla 4: para reducir la
presión girar la tuerca en sentido antiho-
rario, para aumentarla girar la tuerca en
sentido horario.
– Encender y apagar repetidas veces la
caldera y, manteniendo siempre abierto
el grifo agua sanitaria, comprobar que la
presión corresponda a los valores indica-
dos en la Tabla 4.
39
4 USO Y MANTENIMIENTO
TABLA 4
Presión máx. Corriente Presión mín. Corriente
Tipo de gas quemador modulador quemador modulador
mbar mA mbar mA
Metano (G20) 9,5 130 1,4 0
Butano (G30) 27,7 165 5,1 0
Propano (G31) 35,3 165 6,1 0
