Después de haber regulado la presión máxi-
ma, para efectuar la regulación de la presión
mínima actuar de la siguiente manera (fig. 25):
– Cortar la alimentación del modulador.
– Con la manopla del potenciómetro sanita-
rio al valor máximo, el grifo agua caliente
sanitaria abierto y el quemador encendi-
do, manteniendo bloqueada la tuerca (3),
girar el tornillo (2) buscando el valor de la
presión mínima como indicado en la Tabla
4: para reducir la presión, girar el tornillo
en sentido antihorario, para aumentarla,
girarlo en sentido horario.
–
Encender y apagar repetidas veces la cal-
dera y, manteniendo siempre abierto el
grifo agua caliente, comprobar que la pre-
sión corresponda a los valores indicados.
– Volver a conectar la alimentación eléctri-
ca al modulador.
– Volver a poner la capucha de plástico (1).
4.3.2 Regulación presión máxima y
mínima HONEYWELL VK 4105M
Para la regulación de la presión maxima,
actuar de la siguiente manera (fig. 26):
– Conectar la columna de agua o un manó-
metro a la toma de presión a la salida de
la válvula gas. En la versión “BF” conec-
te en vez el manómetro como se indica
en la fig. 24.
– Quitar la capuchade plastica del modula-
dor (1).
– Llevar la manopla del potenciómetro
sanitario al valor máximo.
– Encender la caldera y abrir el grifo agua
caliente sanitaria.
– Utilizando una llave fija ø 9, girar il dado
(3) buscando el valor de la presión míni-
ma como indicado en la Tabla 4: para
reducir la presión, girar il dado en senti-
do antihorario, para aumentarla, girar il
dado en sentido horario.
– Encender y apagar repetidas veces la
caldera manteniendo siempre abierto el
grifo agua caliente sanitaria y compro-
bar que la presión corresponda a los
valores indicados en la Tabla 4.
Después de haber regulado la presión maxi-
ma, proceder en la calibración de la presión
mínima (fig. 26):
–
Desconecte la alimentación eléctrica
del modulador.
– Con el pomo del potenciómetro sanitario
en el valor máximo, el grifo del agua
caliente sanitaria abierta y el quemador
encendido, teniendo bloqueada la tuerca
(3), gire la tuerca (2) utilizando una llave
fija Ø 7 para buscar el valor de la presión
mínima indicado en la Tabla 4: para
reducir la presión gire la tuerca en senti-
do antihorario, para aumentar la presión
gire la tuerca en sentido horario.
– Encienda y apague varias veces la calde-
ra manteniendo siempre abierto el grifo
del agua caliente y verifique que la pre-
sión corresponda a los valores indicados
en Tabla 4.
– Conecte la alimentación eléctrica del
modulador
– Coloque nuevamente el capuchón de plá-
stico (1)
4.3.3 Regulación presión
mínima y máxima
WHITE-RODGERS 91B05S
Para la regulación de la presión mínima y
máxima, actuar de la siguiente manera:
– Conectar el manómetro como indicado
en la fig. 24.
– Llevar la manopla del potenciómetro
sanitario al valor máximo.
– Encender la caldera y abrir el grifo agua
caliente sanitaria.
– Girar el tornillo (7 fig. 24) buscando el
valor de la presión mínima como indica-
do en la Tabla 4: para reducir la presión,
girar el tornillo en sentido antihorario,
para aumentarla, girar el tornillo en sen-
tido horario.
– Girar el tornillo (6 fig. 24) buscando el
valor de la presión máxima como indica-
do en la Tabla 4: para reducir la presión,
girar el tornillo en sentido antihorario,
para aumentarla, girar el tornillo en sen-
tido horario.
– Encender y apagar repetidas veces la
caldera manteniendo siempre abierto el
grifo agua caliente sanitaria y compro-
bar que la presión corresponda a los
valores indicados en la Tabla 4.
4.4 REGULACION POTENCIA
DE CALEFACCION
Para efectuar la regulación de la potencia
de calefacción, modificando la regulación de
fábrica cuyo valor de potencia se encuentra
alrededor de los 16 kW, es necesario
actuar con un destornillador en el trímer
potencia calefacción (1 fig. 19). Para
aumentar la presión de trabajo, girar el trí-
mer en sentido horario, para desminuirla,
girar el trímer en sentido antihorario. Para
facilitar la búsqueda de la regulación de la
potencia de calefacción se indican los dia-
gramas presión/potencia para el gas natu-
ral (metano) y gas butano o propano (figg.
27 - 27/a - 27/b).
40
3
2
1

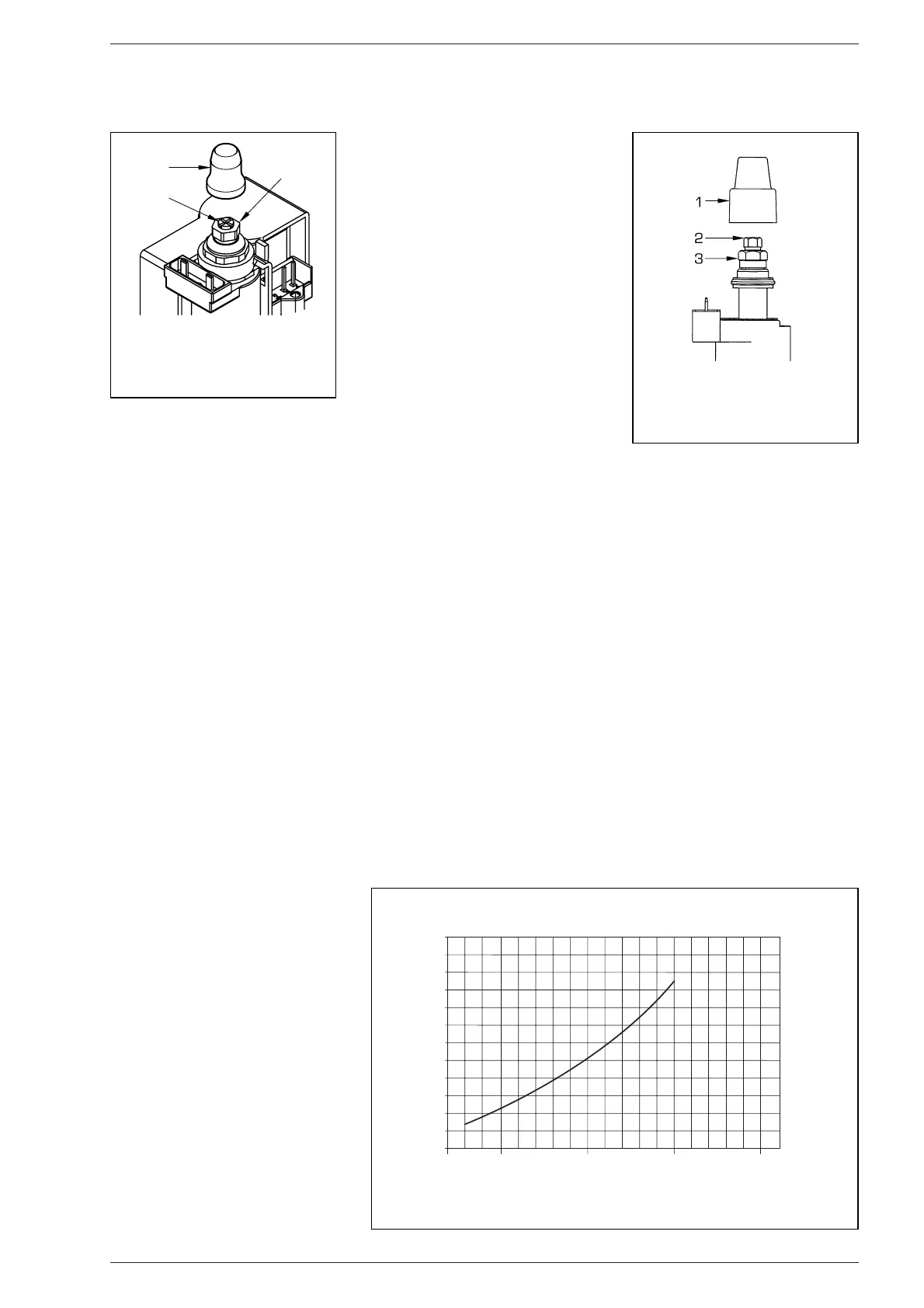

Fig. 25
LEYENDA
1 Capucha de plástico
2 Tornillo presión mínima
3 Tuerca presión máxima
Fig. 26
LEYENDA
1 Capucha de plástico
2 Tuerca presión mínima
3 Tuerca presión máxima
11
10
9
8
7
6
5
4
3
2
1
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
29,0 (25.000)
12
Fig. 27
Diagrama presión/potencia para el gas natural (metano)
POTENCIA TERMICA kW (kcal/h)
PRESION INYECTOR mbar
