4.5 TRANSFORMACION GAS
Para el funcionamiento a gas butano (G30)
o propano (G31) se suministra un kit con lo
necesario para la transformación. Para
pasar de un gas a otro es necesario operar
del modo siguiente (fig. 28):
Cerrar el grifo gas.
Quitar el grupo quemadores.
Substituir los inyectores principales (6)
suministrados en el kit, interponiendo la
arandela de cobre (4); para efectuar
esta operación, utilizar una llave fija ø 7.
Desplazar el puente del conector “META-
NO/GPLde la ficha en la posición “GPL
(4 fig. 19).
Para la regulación de los valores de pre-
sión gas máxima y mínima seguir lo expli-
cado al punto 4.3. Después de haber
regulado las presiones de trabajo sel-
lar los reguladores.
La presión de alimentación no deberá
superar jamás los 50 mbar.
Terminadas las operaciones, colocar
sobre el panel de la envolvente, la etique-
ta que indica la predisposición del gas
suministrada junto con el kit.
NOTA: Después del montaje hay que ensayar
la estanqueidad de todas las conexiones
gas, empleando agua y jabón o productos
adecuados, evitando el uso de llamas libres.
La transformación deberá efectuarse exclu-
sivamente por personal autorizado.
4.6 DESMONTAJE VASO
DE EXPANSION
Para desmontar el vaso de expansión
actuar de la manera siguiente (fig. 29):
Comprobar que la caldera haya sido
vaciada de agua.
Desatornillar el racor que conecta el
vaso de expansión y el tornillo que lo blo-
quea al respectivo estribo.
Antes de volver a rellenar la instalación, ase-
gurarse que el vaso de expansión esté pre-
cargado con una presión de 0,8 ÷ 1 bar.
41
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)
35
20
15
10
5
8,1 (7.000) 11,6 (10.000) 17,4 (15.000) 23,2 (20.000)
POTENZA TERMICA kW (kcal/h)
PRESSIONE UGELLO mbar
25
30
0
29,0 (25.000)

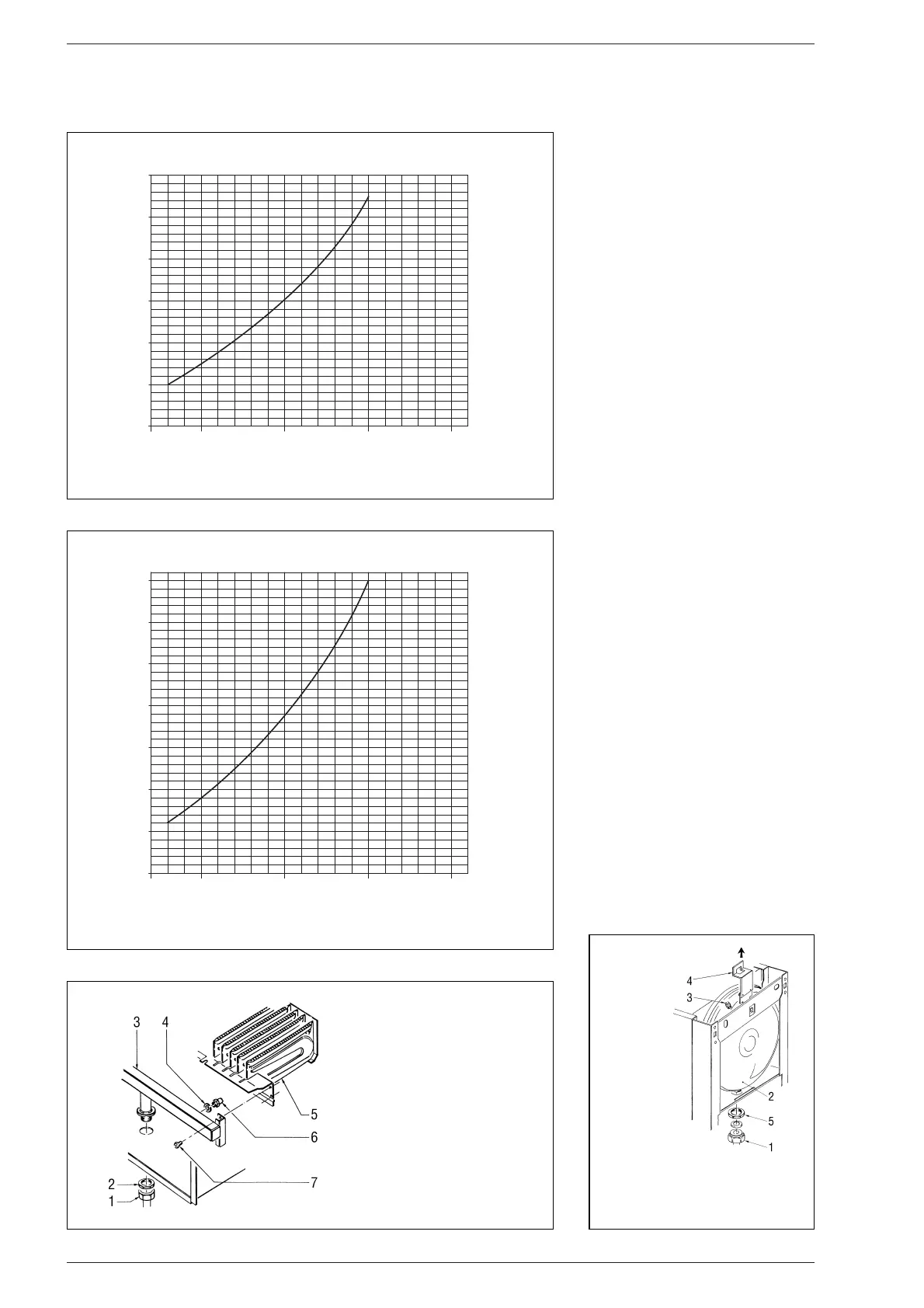

Diagrama presión/potencia para el gas butano (G30)
Diagrama presión/potencia para el gas propano (G31)
Fig. 27/a
Fig. 27/b
Fig. 28
LEYENDA
1 Tuerca 1/2”
2 Contratuerca 1/2”
3 Colector quemadores
4 Arandela ø 6,1
5 Quemadores
6 Inyector M6
7 Tornillo
Fig. 29
LEYENDA
1 Racor 3/4”
2 Vaso de expansión
3 Válvula de precarga
4 Soporte
5 Contratuerca 1/2”
POTENCIA TERMICA kW (kcal/h)
PRESION INYECTOR mbar
POTENCIA TERMICA kW (kcal/h)
PRESION INYECTOR mbar
