Com a curva fornecida no kit o compri-
mento máximo do tubo não deve ultrapas-
sar 3 m.
2.7.2 Colocação dos terminais
de evacuação
Os terminais de evacuação para aparelhos
com tiragem forçada podem ser situados
em paredes exteriores do edifício.

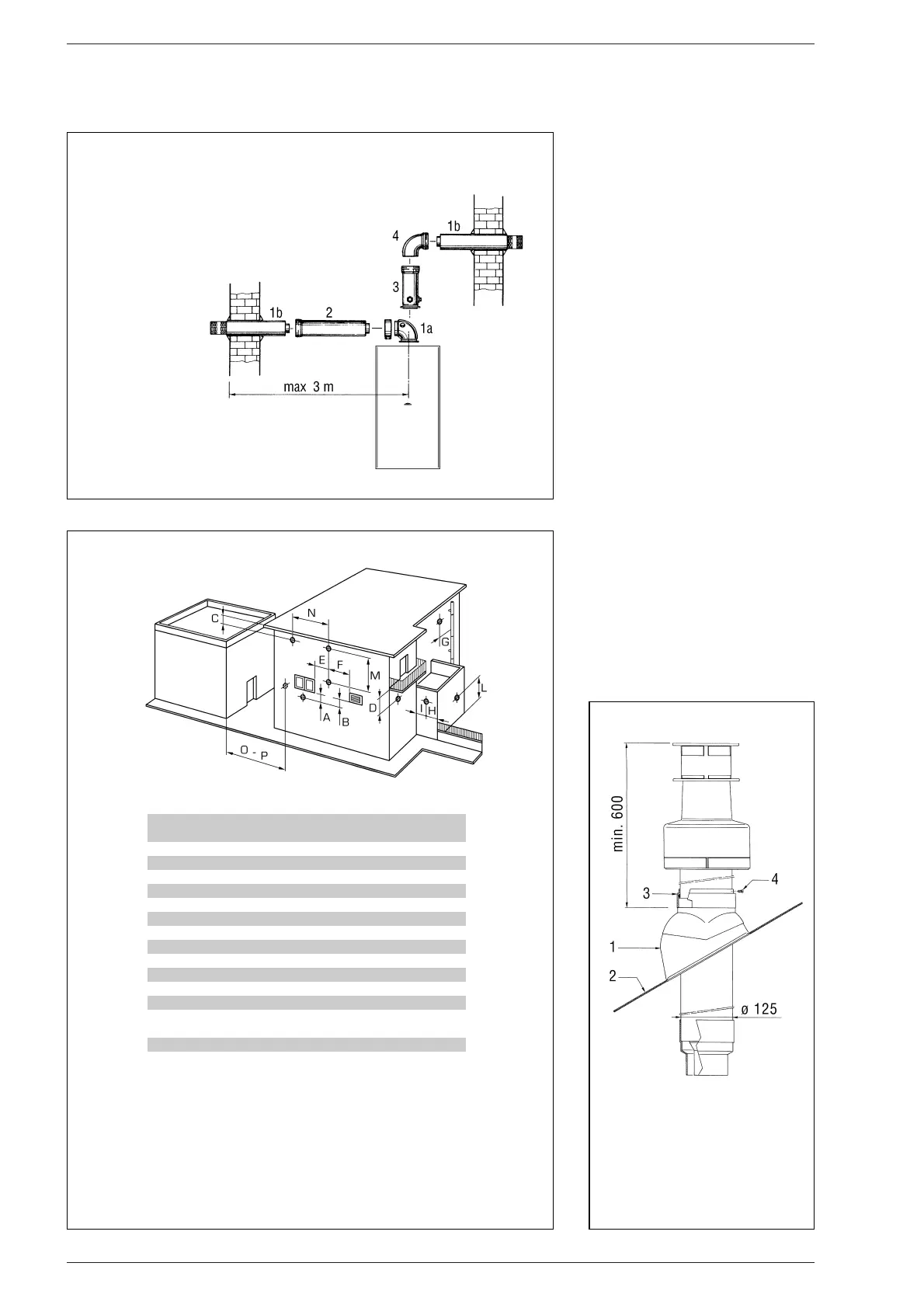

A título indicativo, a Tabela 1 mostra as
distâncias mínimas que se devem respei-
tar no caso de um edifício do tipo indicado
na fig. 8.
2.7.3 Saída da conduta
coaxial no telhado
O terminal de saída para o telhado L. 1284
não pode ser encurtado e ao colocar a
telha deverão ser respeitadas distâncias
não inferiores a 600 mm da cabeça de
descarga do próprio terminal (fig. 9).
Os acessórios necessários á realização
deste tipo de descarga e alguns dos siste-
mas de ligação que podem ser realizados,
estão ilustrados na fig. 10.
É possível introduzir até um máximo de
três extensões alcançando o comprimen-
to máximo em linha recta de 3,7 m. Se
fosse necessário fazer duas mudanças de
direcção, o comprimento máximo da con-
duta não deve ultrapassar 2 m.
53
LEGENDA
1 Telha com articulação
2 Painel de chumbo
3Aro
4 Parafuso de bloqueio
Fig. 9
Fig. 8
TABELA 1
Posição do terminal Aparelhos desde 7 até 35 kW
(distâncias in mm)
A - sob a janela 600
B - sob a abertura de ventilação 600
C - sob o beiral do telhado 300
D - sob a varanda (1) 300
E - de uma janela adjacente 400
F - de uma abertura de ventilação adjacente 600
G - de tubos ou evacuações horiz. ou vertic. (2) 300
H - dum ângulo do edifício 300
I - duma parte reentrante de edifício 300
L - do solo ou de outro piso 2500
M - entre dois terminais em vertical 1500
N - entre dois terminais en horizontal 1000
O - duma superf. fronteira sem
aberturas o terminais 2000
P - idem, mas com aberturas y terminais 3000
1) Os terminais sob uma varanda devem ser colocados em posição
tal que o percurso total dos fumos, desde o ponto de saída até á
saída do perímetro exterior da varanda, incluido a altura do even-
tual balaústre de proteção, não seja inferior a 2000 mm.
2) Na colocação dos terminais, deverão ser adoptadas distâncias
não inferiores a 1500 mm na proximidade de materiais sensíveis
á acção dos produtos da combustão (por exemplo, beirais de
material plástico, ressaltos de madeira, etc.), a não ser que
sejam tomadas medidas de segurança adequadas.
LEGENDA
1a-b Kit conduta coaxial L. 935 cod. 8084805
2a Extensão L. 1000 cod. 8096100
2b Extensão L. 500 cod. 8096101
3 Extensão vertical L. 200
com tomada de recolha cod. 8086908
4 Curva suplementar 90° cod. 8095800
Fig. 7
ATENÇÃO:
– A instalação de cada curva suplementar a 90°
reduz o troço à disposição de 0,90 metros.
– A instalação de cada curva suplementar a 45°
reduz o troço à disposição de 0,45 metros.
