2.8 CONDUTAS SEPARADAS
Durante a instalação aconselha-se a seguir
as disposições das Normas e alguns con-
selhos práticos:
– Em caso de aspiração directa do exterior,
quando a conduta tem um comprimento
superior a 1 m, aconselha-se o isolamen-
to para evitar, nos períodos particular-
mente frios, a formação de orvalho no
exterior dos tubos.
– Com a conduta de evacuação situada no
exterior do edifício, ou em ambientes
frios, é necessário efectuar o isolamento
para evitar falsas partidas do queimador.
Nestes casos, é necessário instalar na
tubagem um sistema de recolha da con-
densação.
–
Em caso de atravessamento de paredes
inflamáveis, isolar o troço de atravessa-
mento da conduta de descarga dos
fumos com lã de vidro de 30 mm de
espessura, densidade 50 kg/m
3
.
O comprimento máximo total, obtido
somando os comprimentos das tuba-
gens de aspiração e descarga, é deter-
minada pelas perdas de carga dos aces-
sórios introduzidos (excluído o desdo-
brador), e não deverá ser superior a
7,00 mm H
2
O.
Para as perdas de carga dos acessórios
consultar a Tabela 2.
2.8.1 Acessórios condutas separados
Para realizar este tipo de descarga é forne-
cido um kit com o cod. 8093000 (fig. 11).
O diafragma de sectores deve ser utilizado
conforme a perda de carga máxima admiti-
da em ambas as condutas, como indicado na
fig. 11/a.
A série completa dos acessórios necessá-
rios para satisfazer qualquer exigência de
instalação está referida na fig. 12.
54

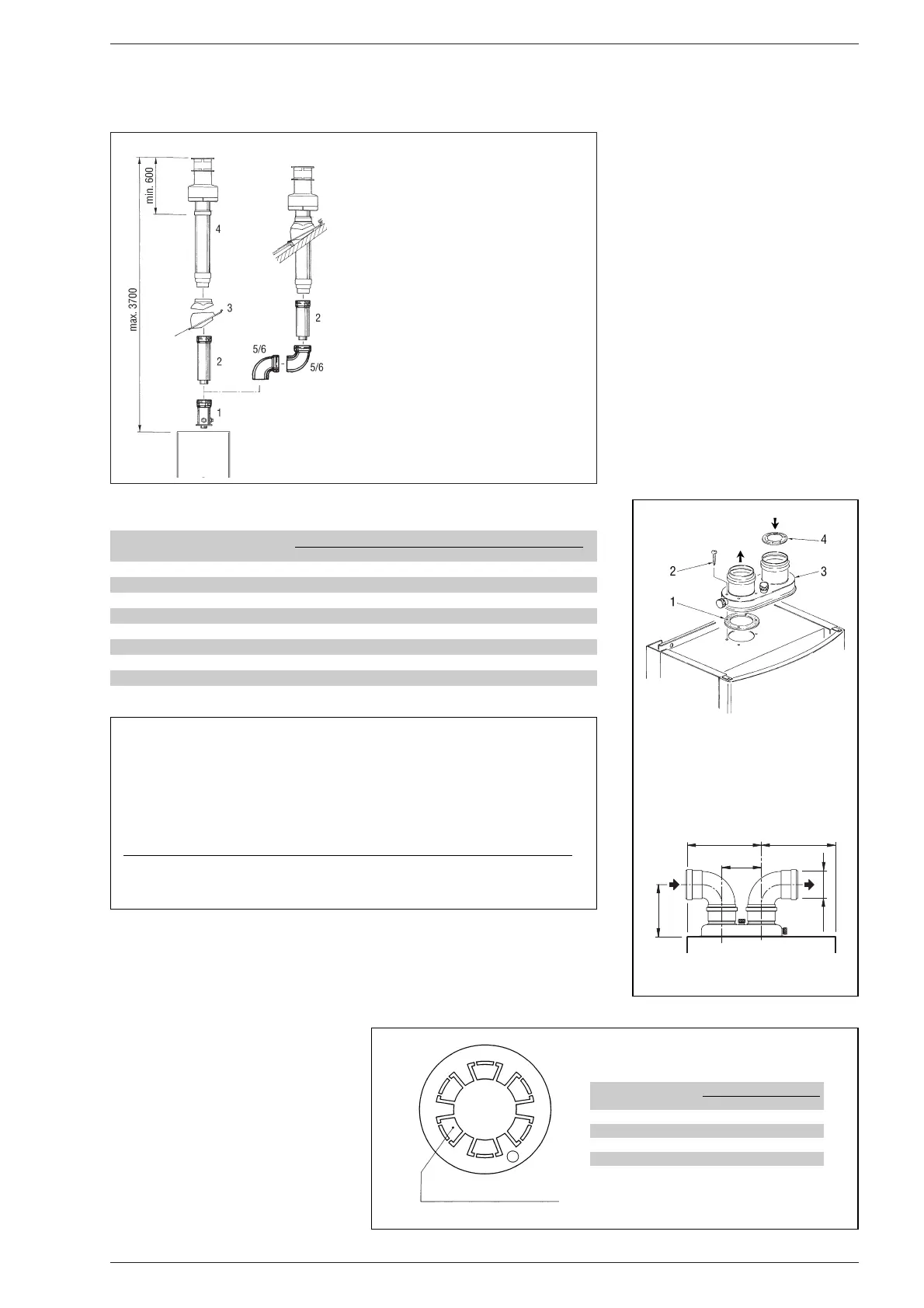

Fig. 10
LEGENDA
1 Extensão vertical L. 200
com tomadas de recolha cod. 8086908
2a Extensão L. 1000 cod. 8096100
2b Extensão L. 500 cod. 8096101
3 Telha com articulação cod. 8091300
4 Terminal saída telhado L. 1284 cod. 8091200
5 Curva suplementar de 90° cod. 8095800
6 Curva suplementar de 45° cod. 8095900
TABELA 2
Acessórios ø 80 Perda de carga (
mm H
2
O)
Aspiração Evacuação Saída telhado
Curva de 90° MF 0,30 0,40 –
Curva de 45° MF 0,20 0,30 –
Extensão L. 1000 (horizontal) 0,20 0,30 –
Extensão L. 1000 (vertical) 0,30 0,20 –
Terminal de evacuação – 0,30 –
Terminal de aspiração 0,10 – –
Separador 0,50 1,60 –
Terminal saída telhado L. 1390 – – 0,50
Tee descarga condensação – 1,00 –
Exemplo de cálculo de instalação consentida visto que a soma das perdas de carga dos acessórios
introduzidos é inferior a 7,00 mm H
2
O:
A
spiração Evacuação
7
m tubo horizontal ø 80 x 0,20 1,40 –
7 m tubo horizontal ø 80 x 0,30 – 2,10
n° 2 curvas 90° ø 80 x 0,30 0,60 –
n° 2 curvas 90° ø 80 x 0,40 – 0,80
n° 1 terminal ø 80 0,10 0,30
P
erda de carga total 2,10 + 3,20 = 5,3
mm H
2
O
Com esta perda de carga total é necessário retirar o diafragma de ø 38 da tubagem de aspiração.
Fig. 11
