2.8.2 Saída no telhado de
condutas separadas
O terminal de saída para o telhado L. 1390
não pode ser encurtado e ao colocar a
telha deverão ser respeitadas distâncias
não inferiores a 700 mm da cabeça de
descarga do próprio terminal (fig. 13).
Os acessórios necessários á execução
deste tipo de instalação e outros sistemas
de ligação que podem ser realizados, estão
ilustrados na fig. 14. Existe a possibilidade
de separar o ar de amissão e fumos e de
reuní-los de seguida para ter uma eva-
cuação concêntrica usando o separador (7
fig. 14). Neste caso, durante a montagem é
necessário recuperar a junta de silicone
usada na redução do terminal (5 fig. 13)
que deve ser substituida pelo separador e
colocá-la na base apropridada do separa-
dor. Para este tipo de evacuação o com-
primento total em linha recta máximo
admitido para as condutas não deve ser
superior a 7,00 mm H
2
O.
Para o cálculo do comprimento dos tubos é
necessário ter em consideração os ele-
mentos descritos na Tabela 2.
2.9 EVACUAÇÃO FORÇADA
A versão “25 BF” pode também ser insta-
lada como aparelho do tipo B
22 montando
o kit troço de aspiração/evacuação cód.
8089950. O kit é fornecido com diafragma
de sectores, folha de instruções e uma eti-
queta com os avisos de arejamento do local
a aplicar na carcaça do esquentador.
O diafragma de sectores deve ser utilizado,
em função da perda de carga máxima per-
mitida da conduta, como indicado na fig.
11/a. A gama completa dos acessórios
necessários para satisfazer todas as exigên-
cias de instalação encontra-se na fig. 15.
O comprimento máximo da conduta é
determinado pela perda de carga dos
55
LEGENDA
1 Separador ar-fumos com tomadas
de recolha cod. 8093000
2 a Curva de 90° MF (6 pz.)
cod. 8077410
2 b Curva de 90° MF isolada cod. 8077408
3 a Extensão L. 1000
(6 pz.)
cod. 8077309
3 b Extensão L. 1000 isolada cod. 8077306
3 c Extensão L. 500
(6 pz.)
cod. 8077308
4 Kit aros int.-ext. cod. 8091500
5 Terminal de aspiração cod. 8089500
6 Ligações (5 pz.) cod. 8092700
7 Separador cod. 8091400
8 Telha com articulação cod. 8091300
9 Terminal saída telhado L. 1390 cod. 8091201
10 Curva de 45° MF
(6 pz.)
cod. 8077411
11 Descarga condensação L. 135 cod. 8092800
12 Tee descarga condensação cod. 8093300

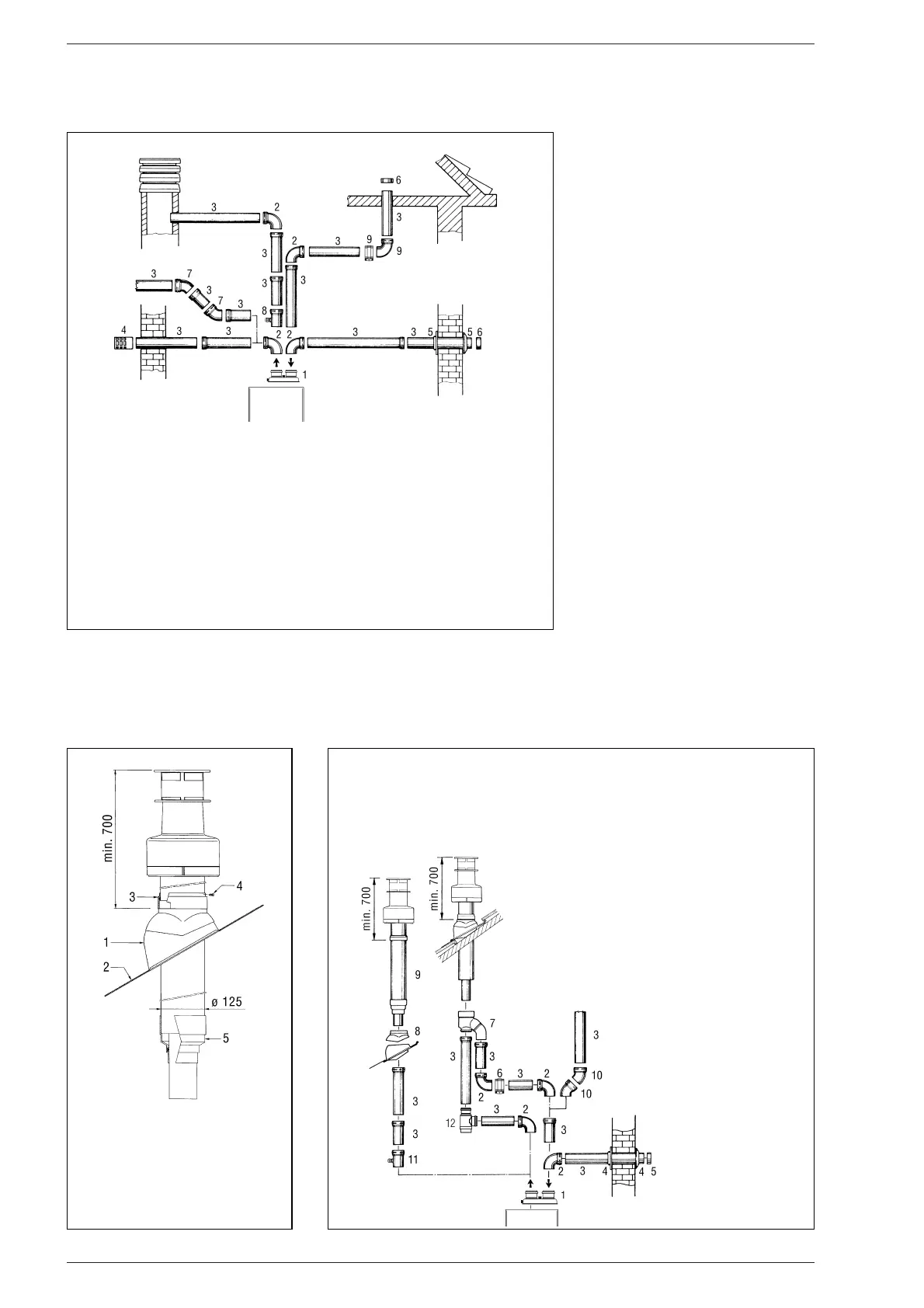

Fig. 12
LEGENDA
1 Separador ar-fumos
com tomadas de recolha
cod. 8093000
2a Curva de 90° MF (6 pz.) cod. 8077410
2b Curva de 90° MF isolada cod. 8077408
3a Extensão L. 1000 (6 pz.) cod. 8077309
3b Extensão L. 1000 isolada cod. 8077306
3c Extensão L. 500 (6 pz.) cod. 8077308
4 Terminal de evacuação cod. 8089501
5 Kit aros int.-ext. cod. 8091500
6 Terminal de aspiração cod. 8089500
7 Curva de 45° MF (6 pz.) cod. 8077411
8 Descarga condensação L. 135 cod. 8092800
9 Ligação (5 pz.) cod. 8092700
Fig. 13
LEGENDA
1 Telha com articulação
2 Painel de chumbo
3Aro
4 Parafuso de bloqueio
5 Redução com junta
Fig. 14
