acessórios introduzidos (excluindo o troço
de aspiração/evacuação) e não deverá
ser superior a 7,00 mm H
2
O. Para o cál-
culo das perdas de carga dos acessórios
introduzidos, consultar a Tabela 2.
2.10 LIGAÇÃO ELÉCTRICA
A caldeira é fornecida com um cabo eléctri-
co que, em caso de substituição, deverá ser
fornecido pela SIME. A alimentação deverá
ser feita com corrente monofásica 230V-
50Hz, através de um interruptor geral com
distancia minima entre os contactos de 3
mm e protegido com fusíveis.
NOTA: O aparelho deve ser ligado a um
equipamento eficaz de ligação à terra. A
SIME declina qualquer responsabilidade
em caso de danos a pessoas, animais e
outras coisas devidos á não ligação á
terra do aparelho.
2.10.1 Quadro eléctrico
Para ter acesso ao quadro eléctrico desli-
gar a alimentação eléctrica, retirar o painel
dianteiro e os dois parafusos que fixam o
painel dos comandos aos laterais (ver o
ponto 4.7). O painel inclinar-se-á para baixo
com um ângulo suficiente para permitir um
fácil acesso aos componentes.
Para retirar a protecção (6), deve desaper-
tar o parafuso de fixação e intervir com
uma chave de parafusos sobre as linguetas
superiores para desencaixá-la do painel dos
comandos.
2.10.2 Ligação do termóstato
ambiente (fig. 16)
Para ter acesso ao conector “TA” retire a
cobertura (7) do quadro de comando e ligue
electricamente o termóstato ambiente nos
bornes 10-11, depois de ter removido a
ponte existente.
O termóstato ou crono-termóstato a utili-
zar, cuja instalação é aconselhada para
obter uma melhor regulação da tempera-
tura e um maior conforto no ambiente,
deve ser de classe II, em conformidade
com a norma EN 60730.1 (contacto eléc-
trico limpo).
56
12
6
7
5
8
3
4

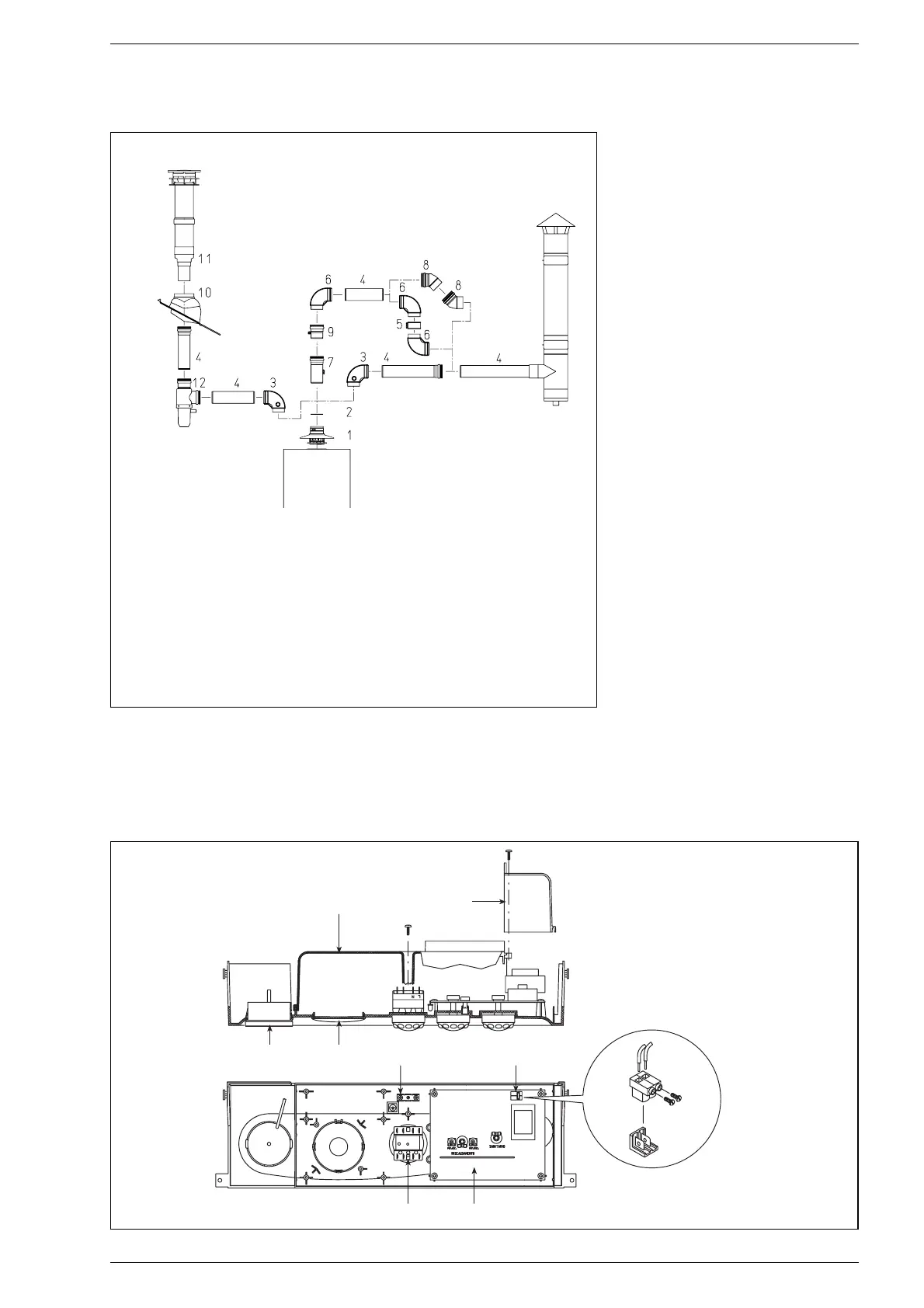

Fig. 15
LEGENDA
1 Tubo de aspiração/evacuação
2 Diafragma de sectores
3 Curva de 90° MF coma tomadas
cod. 8077407
4a Extensão L. 1000
(6 pz.)
cod. 8077309
4b Extensão L. 1000 isolada
cod. 8077306
4c Extensão L. 500
(6 pz.) cod. 8077308
5 Ligação (5 pz.) cod. 8092700
6 Curva de 90° MF
(6 pz.) cod. 8077410
7 Extensão L. 135 con tomada
cod. 8077304
8 Curva de 45° MF (6 pz.) cod. 8077411
9 Descarga condensação L. 135
cod. 8092800
10 Telha com articulação cod. 8091300
11 Terminal saída telhado L. 1390
cod. 8091201
12 Tee descarga condensação
cod. 8093300
LEGENDA
1 Termomanómetro
2 Alojamento do relógio programador
3 Selector OFF/VER/INV/DESBLOQUEIO
4 Placa electrónica
5 Faston de terra
6 Protecção dos instrumentos
7 Cobertura do termóstato ambiente
8 Ligador do termóstato ambiente (TA)
Fig. 16
