Sime METRO - Page 59

57
LEGENDA
F1 Fusível (1.6 AT)
TR Transformador 230/24V
PI Bomba da instalação
EV1-2 Bobina válvula do gás
V Ventilador
PF Pressóstato dos fumos
VP Válvula pressostática
M Modulador
C Selector OFF/VER/INV/DESBLOQUEIO
SM Sonda aquecimento
TA Termóstato ambiente
EAR Eléctroco de acendimento/detecção
TRA Transformador de acendimento
TS Termóstato de segurança 100°C
FL Fluxóstato
TF Termóstato dos fumos
Nota: O termóstato ambiente ou crono-
termóstato deve ser ligado aos terminais
10-11 do ligador “TA” depois de se retirar
a ponte.

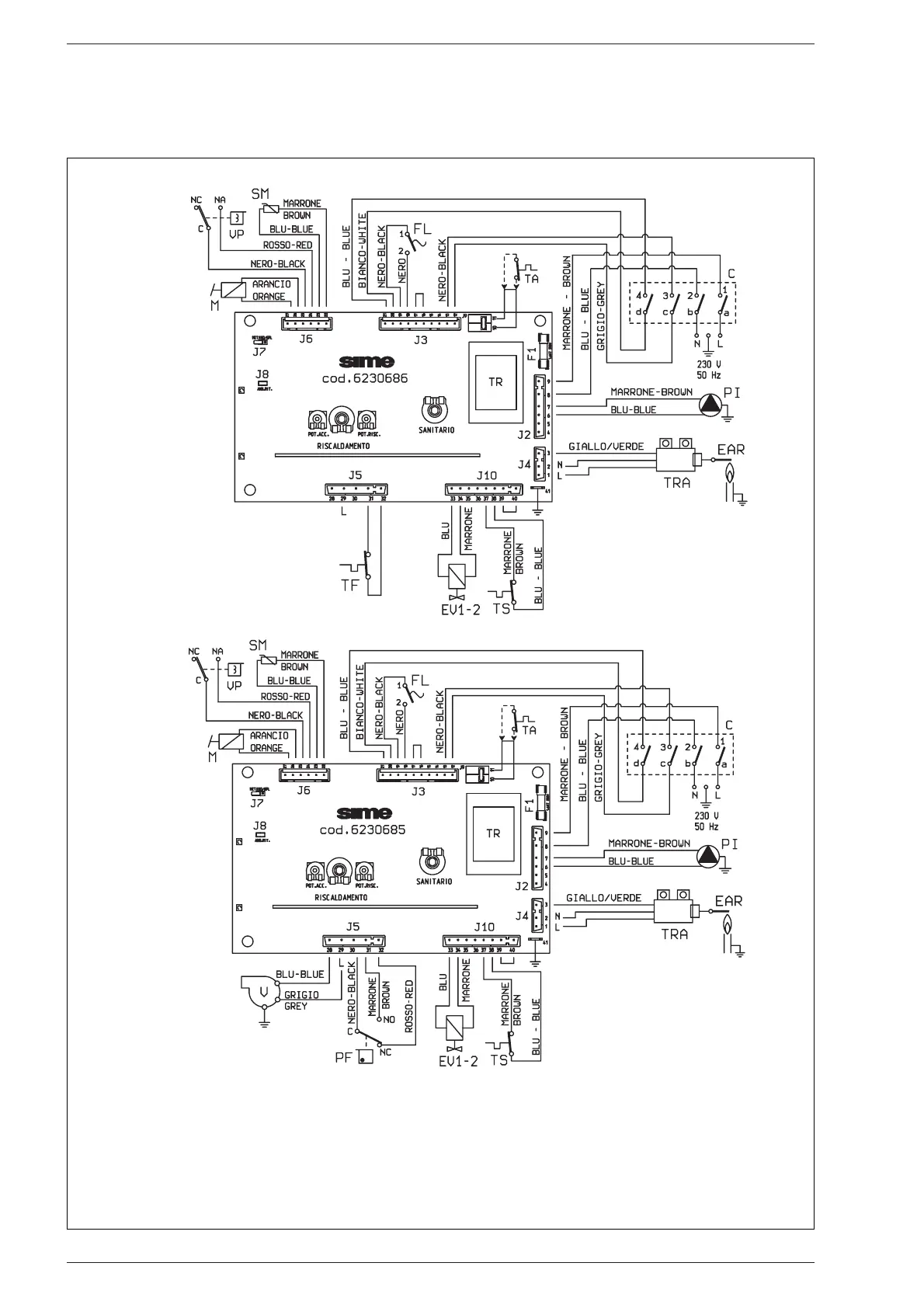

Fig. 17
2.10.3 Esquema eléctrico
modelo “25 BF”
modelo “25 OF”
CÓDIGOS DAS PEÇAS
SOBRESSELENTES DOS
CONECTORES:
J2 cod. 6278646
J3 cod. 6278645
J5 cod. 6278624
J6 cod. 6278662
J10 cod. 6278664
CÓDIGOS DAS PEÇAS
SOBRESSELENTES DOS
CONECTORES:
J2 cod. 6278646
J3 cod. 6278645
J5 cod. 6278648
J6 cod. 6278644
J10 cod. 6278647
