4.1 REGULAÇÃO TEMPERATURA
ÁGUA SANITÁRIA
O sistema com potenciómetro para a regu-
lação da temperatura da água sanitária
com um campo de regulação entre 30° e
60°C oferece duas vantagens:
1) A caldeira adapta-se perfeitamente a
todos os tipos de instalações sanitá-
rias, quer com sistema de mistura
mecânico quer termostático.
2) A capacidade térmica é regulada
conforme a temperatura necessária,
permitindo desta maneira uma boa
economia de combustível.
NOTA: para evitar qualquer equívoco,
recorde que o valor obtido multiplicando a
diferença de temperatura C) entre a
saída e entrada da água sanitária na cal-
deira, para a capacidade horária medida á
torneira (l/h), não deve ultrepassar a
capacidade útil da caldeira. Para medições
e controlos da capacidade e da tempera-
tura da água sanitária utilize instrumen-
tos adequados, tendo em consideração a
transferência de calor na parte do tubo
entre a caldeira e o ponto onde se mede.
4.2 REGULAÇÃO FLUXO SANITÁRIO
Para regular o fluxo de água sanitária, utili-
ze o regulador de fluxo da válvula desviado-
ra pressostática (5 fig. 6).
Recorde que os caudales e as relativas tem-
peraturas de utilização da água quente
sanitária, indicadas no punto 1.3, obtive-
ram-se colocando o selector da bomba no
valor máximo.
Se houver uma redução do fluxo da água
sanitária é necessário limpar o filtro
instalado na entrada da válvula desviado-
ra pressostática (3 fig. 6).
4.3 VÁLVULA GÁS
As caldeiras são produzidas de série com
válvula gás modelo SIT 845 SIGMA/
HONEYWELL VK 4105M (fig. 23) e WHITE-
RODGERS 91B05S (fig. 24).
A válvula gás é regulada para dois valores
de pressão: máxima e mínima, que corre-
spondem, segundo o tipo de gás, aos valo-
res indicados na Tabela 4.
A regulação da pressão de gás aos valores
máximo e mínimo é feita pela SIME durante
a produção: desaconselha-se portanto
qualquer variação.
Somente em caso de transformação de
um tipo de gás de alimentação (metano)
para outro (butano ou propano) será admi-
tida a variação da pressão de trabalho.
Esta operação deve necessariamente ser
executada por pessoal autorizado.
Efectuada a variação das pressões de
trabalho, deve selar os reguladores.
Para regular as pressões é necessário
seguir as instruções definidas segundo o
tipo de válvula:
SIT 845 SIGMA e HONEYWELL VK
4105M em primeiro lugar a MÁXIMA
em segundo a MÍNIMA.
WHITE-RODGERS 91B05S em primeiro
lugar a MÍNIMA em segundo a MÁXIMA.
4.3.1 Regulação da pressão máxima
e mínima SIT 845 SIGMA
Para a regulação da pressão máxima efec-
tue o seguinte (fig. 25):
Ligue a coluna de água ou um manóme-
tro á toma de pressão á saída da válvula
de gás.
Tire a cápsula de plástico (1).
Rode o potenciómetro sanitário para o
valor máximo.
Ligue a caldeira utilizando o selectorde
quatro vias e abra uma torneira de água
quente sanitária.
Usando uma chave inglesa ø 10, regule a
porca (3) procurando o valor da pressão
máxima como indicado na Tabela 4: para
reduzir a pressão rode a porca em senti-
do anti-horário, para aumentar a pres-
são rode a porca em sentido horário.
Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores da
Tabela 4.
61
4 USO E MANUTENÇÃO
TABELA 4
Pressão máx. Corrente Pressão mín. Corrente
Tipo de gás queimador modulador queimador modulador
mbar mA mbar mA
Metano (G20) 9,5 130 1,4 0
Butano (G30) 27,7 165 5,1 0
Propano (G31) 35,3 165 6,1 0
1 2
6
7
3
4
8
5

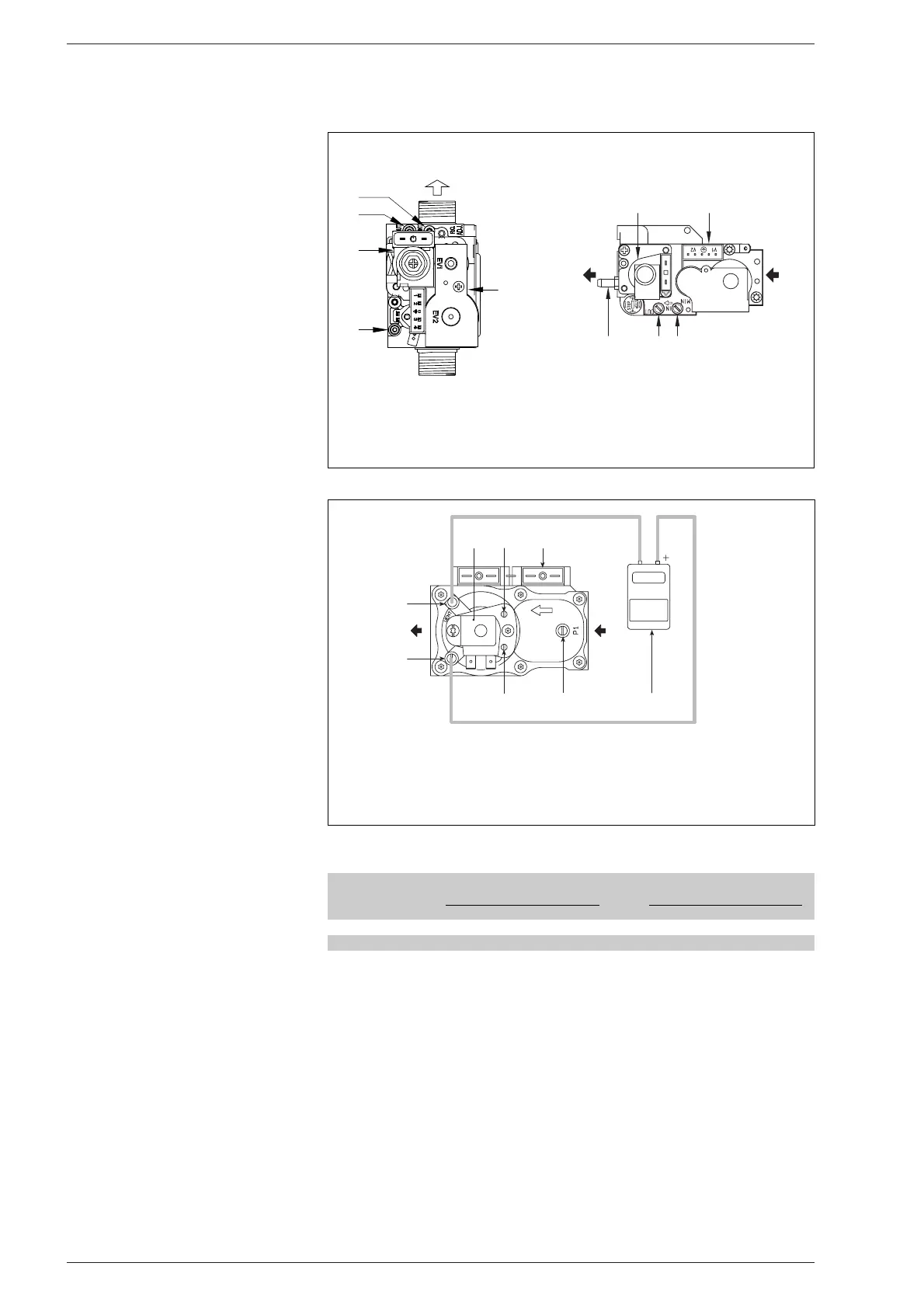

Fig. 24
LEGENDA
1 Modulador
2 Bobinas EV1-EV2
3 Tomada de pressão entrada
4 Tomada de pressão saída
5 Tomada VENT
6 Parafuso reg. pressão mínima
7 Parafuso reg. pressão máxima
8 Manómetro
3
4
2
1
5
6
Fig. 23
1
2
4 35
SIT 845 SIGMA HONEYWELL VK 4105M
LEGENDA
1 Modulador
2 Bobinas EV1-EV2
3 Tomada de pressão entrada
4 Tomada de pressão saída
5 Tomada VENT
