Para efectuar a regulação da pressão míni-
ma, depois de ter regulado a pressão máxi-
ma, proceder do seguinte modo (fig. 25):
– Desligue os cabos de alimentação ao
modulador.
– Com o potenciómetro sanitário no valor
máximo, a torneira da água quente
sanitária aberta e o queimador aceso,
tendo fixa a porca (3), rode o parafuso
(2) procurando o valor da pressão míni-
ma indicado na Tabela 4; para reduzir a
pressão rode o parafuso em sentido
anti-horário, para aumentar a pressão
rode o parafuso em sentido horário.
– Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores esta-
belecidos.
– Ligar novamente os cabos de alimen-
tação eléctrica do modulador.
–
Colocar novamente a cápsula de plástico (1).

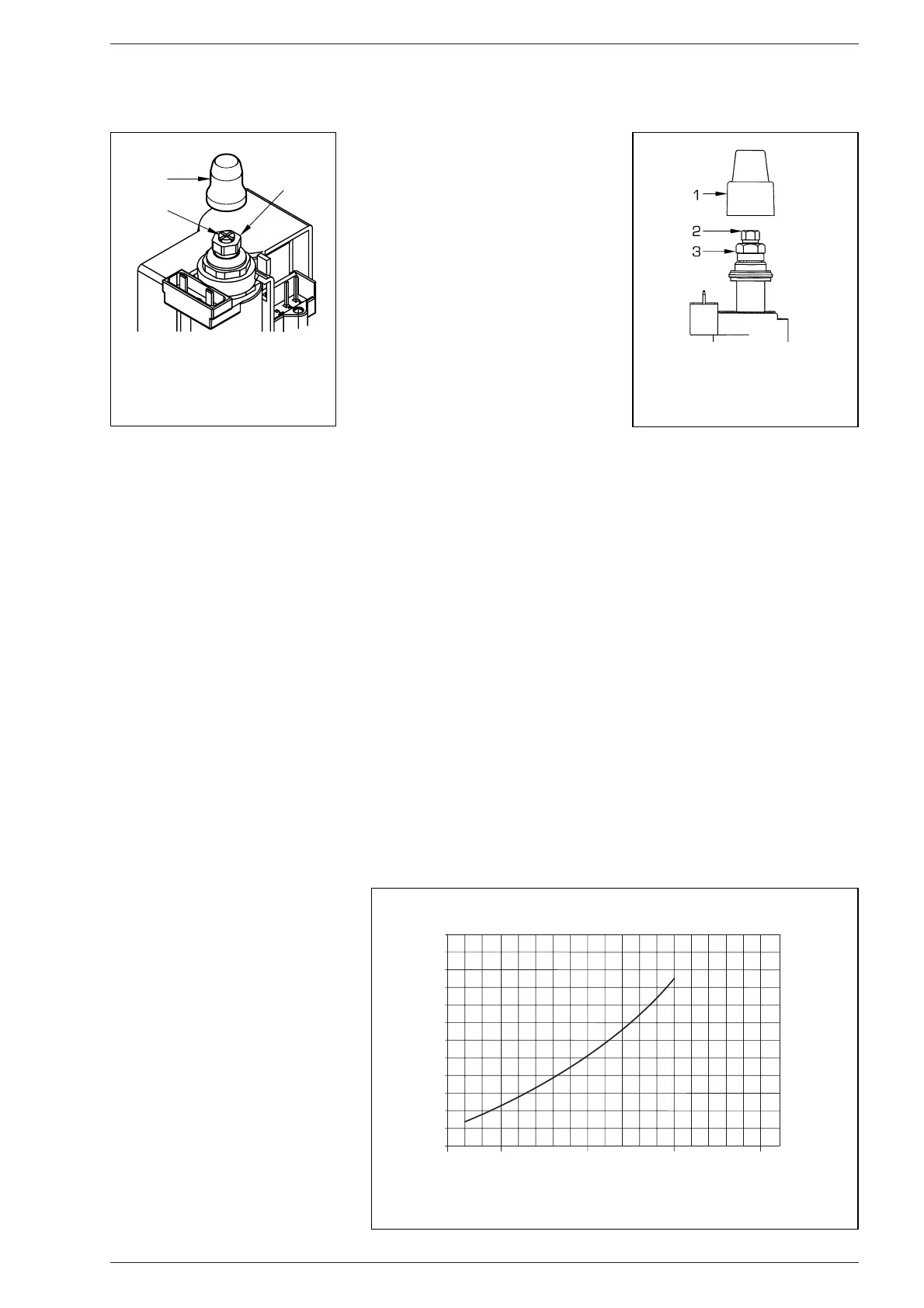

4.3.2 Regulação da pressão máxima e
mínima HONEYWELL VK 4105M
Para a regulação da pressão maxima efec-
tue o seguinte (fig. 26):
– Ligue a coluna de água ou um manóme-
tro á toma de pressão á saída da válvula
de gás. Nas vers. “ BF” ligar o manóme-
tro como indicado na fig. 24.
– Desligue os cabos de alimentação e tire
a cápsula de plástico do modulador (1).
– Rode o potenciómetro sanitário para o
valor máximo.
– Ligue a caldeira e abra a torneira da
água quente sanitária.
– Com uma chave fixa ø 9, regule a porca
(2) procurando o valor da pressão maxi-
ma como indicado na Tabela 4: para
reduzir a pressão rode a porca em senti-
do anti-horário, para aumentar a pres-
são rode a porca em sentido horário.
– Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores da
Tabela 4.
Depois de se ter efectuado a regulação da
pressão máxima, efectuar a calibragem da
pressão mínima (fig. 26):
–
Desligar a alimentação eléctrica do
modulador.
–
Com o botão do potenciómetro de
água quente no valor máximo, a tornei-
ra de água quente aberto e o queima-
dor aceso, mantendo apertada a porca
(3), girar a porca (2) usando uma
chave fixa de ø 7 para procurar o valor
da pressão mínima indicado na Tabela
4: para reduzir a pressão girar a porca
no sentido contrário aos ponteiros do
relógio, para aumentar a pressão girar
a porca no sentido inverso.
– Acender e desligar diversas vezes a cal-
deira mantendo sempre aberta a tornei-
ra da água quente e verificar se a pres-
são corresponde aos valores indicados
na Tabela 4.
– Ligar novamente a alimentação eléctri-
ca do modulador.
– Colocar novamente a tampa de plásti-
co (1).
4.3.3
Regulação da pressão mínima e
míxima WHITE-RODGERS 91B05S
Para a regulação da pressão mínima e
máxima proceder do seguinte modo:
– Ligar o manómetro como indicado na
fig. 24.
– Rode o potenciómetro sanitário para o
valor máximo.
– Ligue a caldeira e abra a torneira da
água quente sanitária.
– Regule a porca (7 fig. 24) procurando o
valor da pressão mínima como indicado
na Tabela 4: para reduzir a pressão
rode a porca em sentido anti-horário,
para aumentar a pressão rode a porca
em sentido horário.
– Regule a porca (6 fig. 24) procurando o
valor da pressão máxima como indicado
na Tabela 4: para reduzir a pressão
rode a porca em sentido anti-horário,
para aumentar a pressão rode a porca
em sentido horário.
– Desligar e acender várias vezes a caldei-
ra e, mantendo sempre aberta a tornei-
ra da água quente sanitária, verifique se
a pressão corresponde aos valores da
Tabela 4.
4.4 REGULAÇÃO DA POTÊNCIA
DE AQUECIMENTO
Para efectuar a regulação da potência de
aquecimento, modificando a regulação da
fábrica cujo valor é aprox. 16 kW, é neces-
sário usar uma chave de fenda no trimmer
de potência aquecimento (1 fig. 19).
Para aumentar a pressão de serviço rode
o trimmer em sentido horário, para dimi-
nuir a pressão rode o trimmer em sentido
anti-horário. Para facilitar o ajuste da
potência de aquecimento consultar os
gráficos pressão/potência para gás natu-
ral (metano) e gás butano o propano (figg.
27 - 27/a - 27/b).
