sistemi di collegamento che è possibile pra-
ticare sono riportati in fig. 7.
Con la curva fornita nel kit la lunghezza
massima del condotto non dovrà supera-
re i 3 metri.
2.8.2 Posizionamento
terminali di scarico
I terminali di scarico per apparecchi a tirag-
gio forzato possono essere situati sulle
pareti perimetrali esterne dell'edificio.
A titolo indicativo e non vincolante, riportia-
mo nella Tabella 1 le distanze minime da
rispettare facendo riferimento alla tipologia
di un edificio indicato in fig. 8.
Per il posizionamento dei terminali di sca-
rico attenersi alle norme UNI 7129/92,
al DPR n. 412 del 26/08/93, alle norme
dei Vigili del Fuoco, alle disposizioni ema-
nate da Comuni, Regioni e ULSS.
2.8.3 Uscita a tetto condotto coassiale
Il terminale uscita a tetto L. 1284 non è
accorciabile e nel posizionare la tegola si
dovranno adottare distanze non inferiori a
600 mm dalla testa di scarico del termina-
le (fig. 9). Gli accessori necessari alla realiz-
zazione di questa tipologia di scarico e alcu-
ni tra i sistemi di collegamento che è possi-
bile praticare sono riportati in fig. 10.
È possibile inserire fino ad un massimo di
tre prolunghe e raggiunge una lunghezza
rettilinea di 3,7 m. Qualora fosse neces-
sario prevedere nello sviluppo del condot-
to due cambi di direzione, la lunghezza
massima del condotto non deve essere
superiore a 2 m.
6
LEGENDA
1 Tegola con snodo
2 Pannello di piombo
3 Collare
4 Vite di bloccaggio
Fig. 9
Fig. 8
TABELLA 1
Posizione del terminale Apparecchi da 7 fino a 35 kW
(distanze minime in mm)
A - sotto finestra 600
B - sotto apertura di aerazione 600
C - sotto gronda 300
D - sotto balconata (1) 300
E - da una finestra adiacente 400
F - da una apertura di aerazione adiacente 600
G - da tubazioni o scarichi verticali o orizzontali (2) 300
H - da un angolo dell'edificio 300
I - da una rientranza dell'edificio 300
L - dal suolo o da altro piano di calpestio 2500
M - fra due terminali in verticale 1500
N - fra due terminali in orizzontale 1000
O - da una superficie frontale prospicente
senza aperture o terminali
2000
P - idem, ma con apertura o terminali 3000
1) I terminali sotto una balconata praticabile devono essere collocati
in posizione tale che il percorso totale dei fumi, dal punto di uscita
degli stessi al loro sbocco dal perimetro esterno della balconata,
compresa l'altezza della eventuale balaustra di protezione, non sia
inferiore a 2000 mm.
2) Nella collocazione dei terminali, dovranno essere adottate distan-
ze non minori di 1500 mm per la vicinanza di materiali sensibili
all'azione dei prodotti della combustione (ad esempio gronde o
pluviali in materiale plastico, sporti in legname, ecc.), a meno di
non adottare misure schermanti nei riguardi di detti materiali.
LEGENDA
1a-b Kit condotto coassiale L. 935 cod. 8084805
2a Prolunga L. 1000 cod. 8096100
2b Prolunga L. 500 cod. 8096101
3 Prolunga verticale L. 200
con prese prelievo cod. 8086908
4 Curva supplementare a 90° cod. 8095800

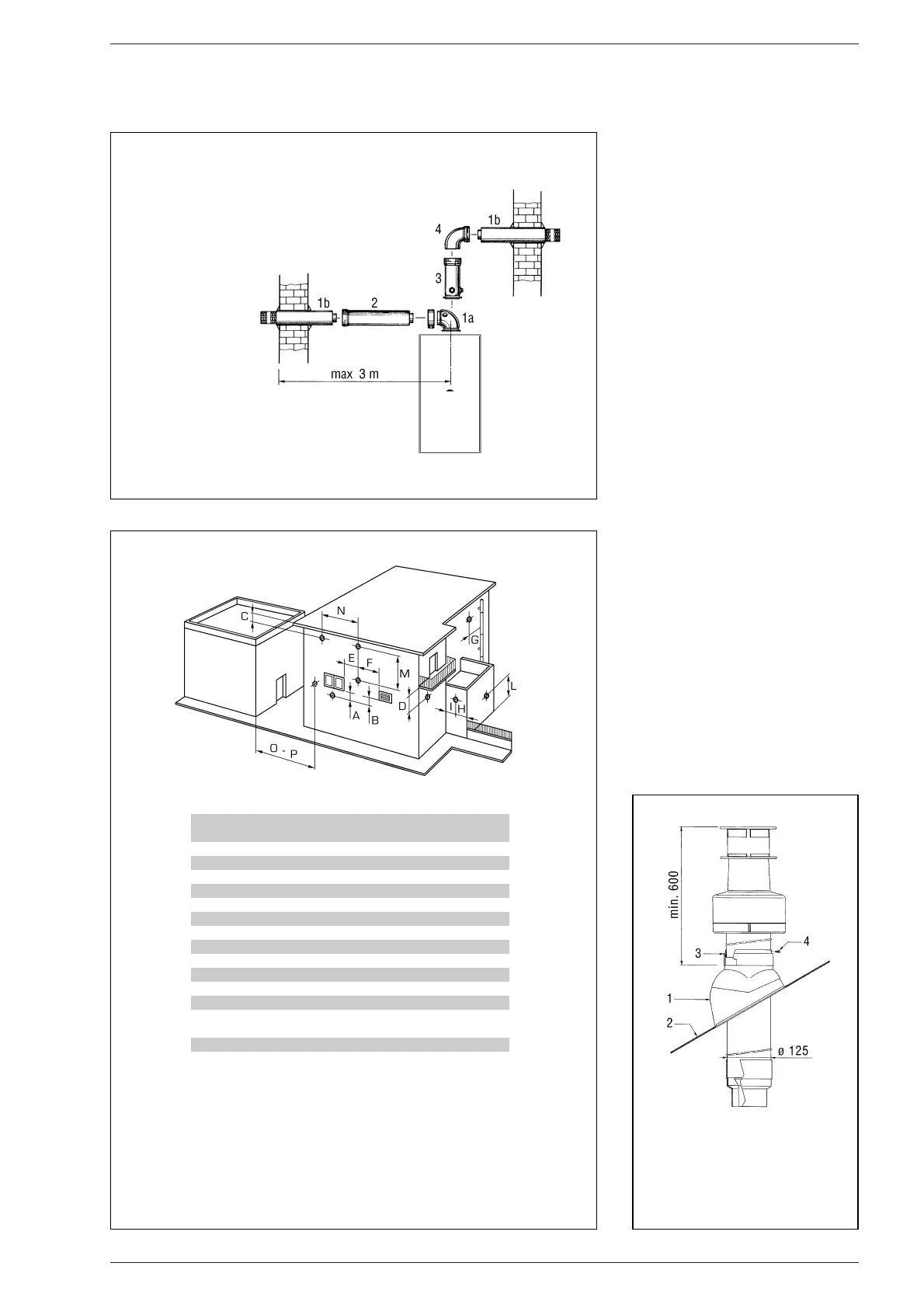

Fig. 7
ATTENZIONE:
– L’installazione di ogni curva supplementare a 90°
riduce il tratto disponibile di 0,90 metri.
– L’installazione di ogni curva supplementare a 45°
riduce il tratto disponibile di 0,45 metri.
