ESPAÑOL
MÓDULO INTERFAZ INTERCOMUNICANTE

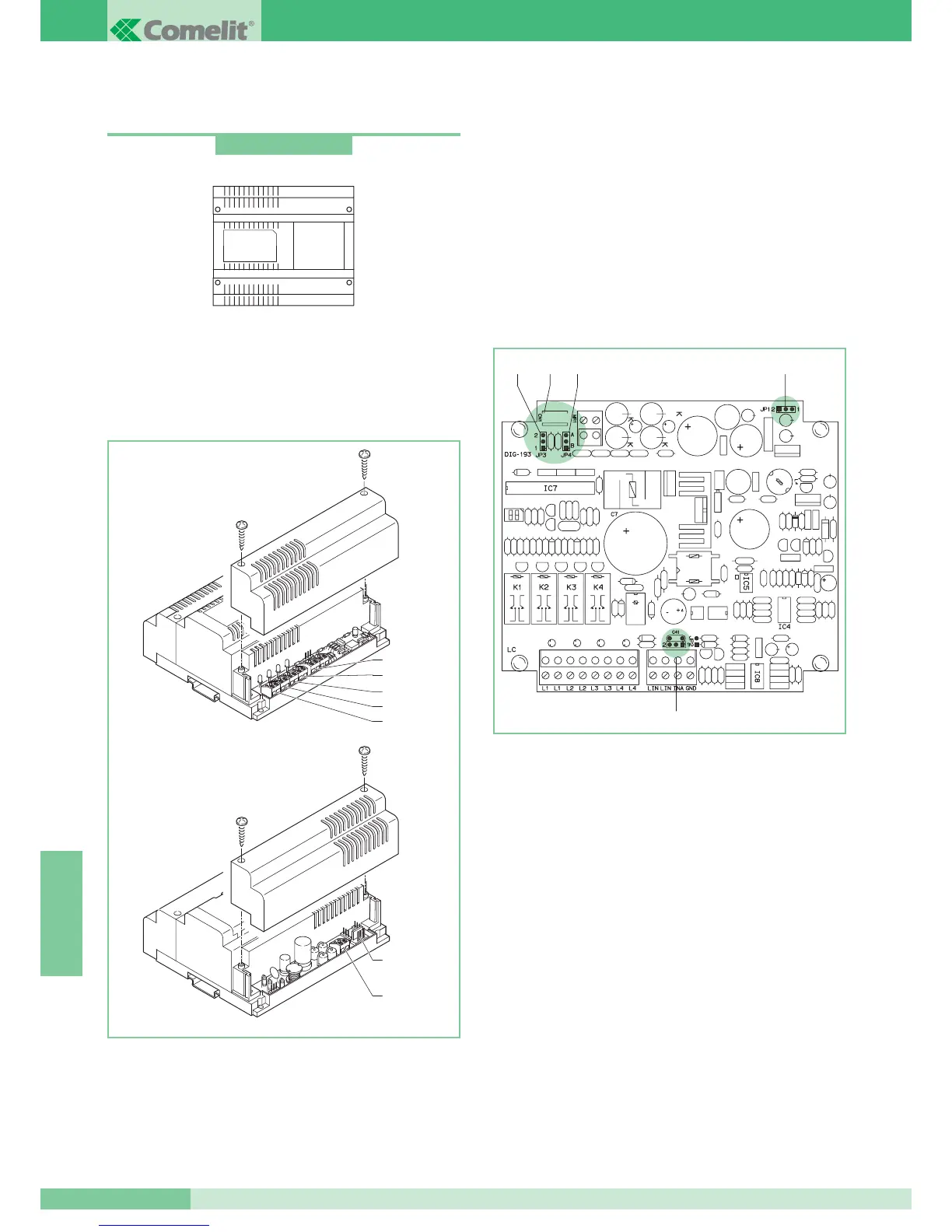

El Módulo Interfaz intercomunicante Art. 4897 está contenido en
una caja 8 módulos DIN.
Dimensiones: 140x140x67 mm (8 módulos DIN).
Para poder acceder a las bornas extraíbles de conexión quitar las
tapas laterales como en la figura.
El Art. 4897 debe ser alimentado a 24VAC mediante el transformador
Art.1195.
Realizar las operaciones de cableado y conexión de la instalación
desconectando la alimentación de red.
Está dotado de PTC de protección; para reactivar después de un
cortocircuito, quitar la alimentación durante un minuto.
Art. 4897
El dispositivo controla al Máx 8 derivados intercomunicantes,
conectados a las 4 salidas de la interfaz intercomunicante Art 4897. Al
MÁX pueden instalarse 3 derivados en cascada para cada derivación
de red intercomunicante (véanse normas de instalación Pág. 104).
La configuración de la red intercomunicante conectada al Art. 4897
puede ser reconocida por la interfaz mediante una simple
autoconfiguración del artículo una vez programadas las unidades
internas a esta conectadas (véase “Programación módulo interfaz
Art. 4897 para autoaprendizaje” en la Pág. 109).
En las instalaciones sólo de telefonillo el Art. 4897 debe programarse
en funcionamiento Simplebus1 (véase “Cómo programar Art. 4897
para funcionamiento en Simplebus 1” en la Pág. 111).
Bornas extraíbles de conexión a la instalación:
Lin Lin conexión a la línea Bus de columna.
INA GND entrada mando externo.
24Vac conexión a las bornas del transformador Art. 1195.
L1 L1 salida derivación 1 de la red intercomunicante.
L2 L2 salida derivación 2 de la red intercomunicante.
L3 L3 salida derivación 3 de la red intercomunicante.
L4 L4 salida derivación 4 de la red intercomunicante.
JP1 jumper selección tipo de funcionamiento
(Simplebus2 o Simplebus1).
JP2 jumper selección tipo de funcionamiento
(Simplebus2 o Simplebus1).
JP3 jumper selección tipo de funcionamiento
(Simplebus2 o Simplebus1).
JP4 jumper arranque procedimiento de auto-aprendizaje para
la Red de intercomunicante.
CN1 enganche cable de conexión para Programador de mano
Art. 1251.
