FRANÇAIS
CONFIGURATION DES DISPOSITIFS
Programmation code usager combiné parlophonique Art. 2418W et bride Art. 4714W/2I - 5714/I
• Chaque combiné parlophonique ou chaque bride du système
est identifié au moyen de son propre code usager. Ce code doit
être programmé avec le dip-switch présent sur la carte
parlophonique ou sur la bride (voir figures).
• Le code usager doit être programmé selon la correspondance
décrite dans le tableau de programmation des dip-switches,
page 45, de la partie séparée de MT/SB2/03 consacrée aux
schémas et aux variantes.
• Le codage peut être effectué à n’importe quel moment, même
en l’absence d’alimentation.
C
V
5
C
V
2
C
V
7
C
V
1
C
V
3
C
V
4
1 2
3
4 5
6 7
8
1 2
3
4 5
6 7
8
1 2
3 4
ON
5 6
7 8
DIP
1 2
3 4
ON
5 6
7 8
DIP
1216
1214/2
4700W
4700W/I
4701W/A
A
4896
4897
B
4714W/2I4714W/2I
5714
5714/I
5701

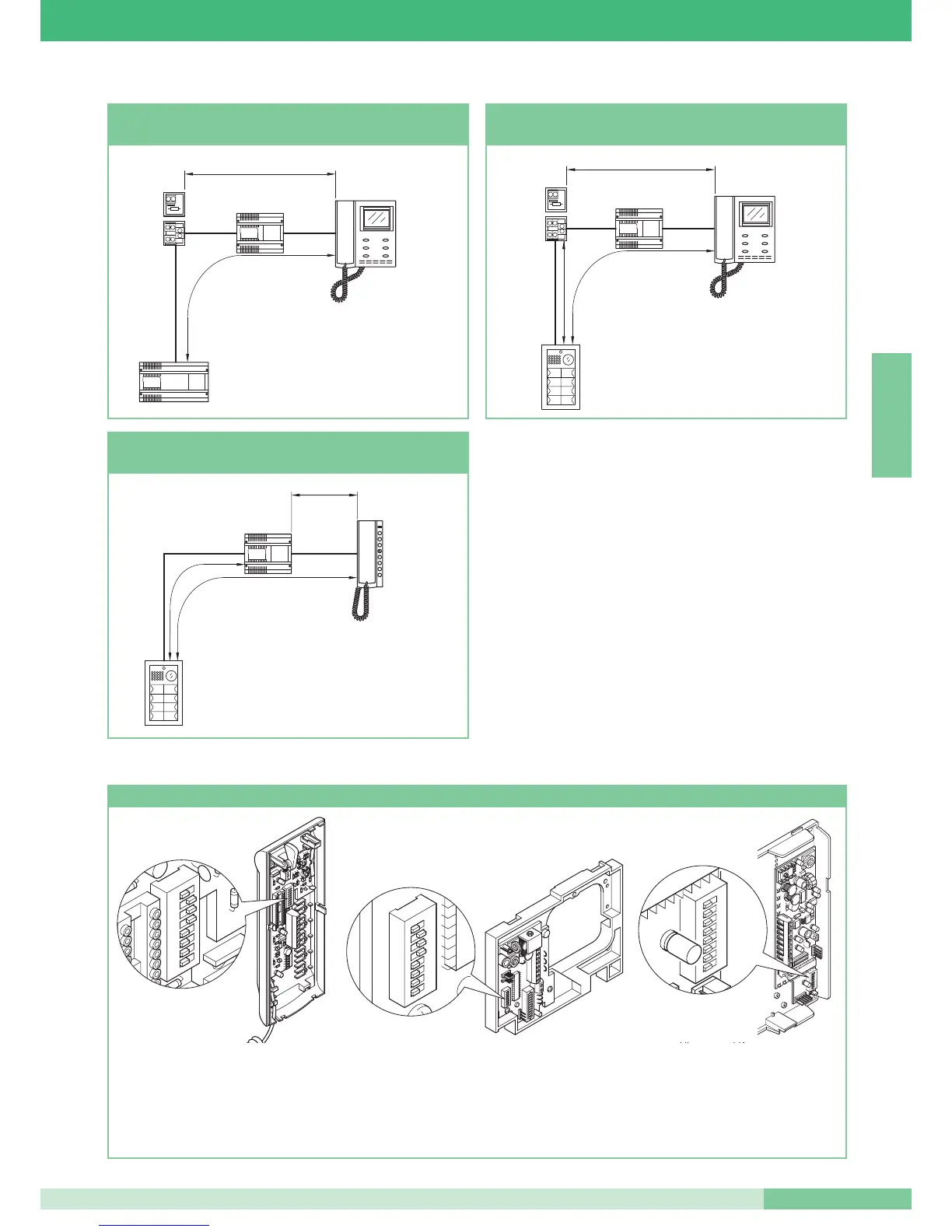

Figures pour les distances dans des installations
