simplebus mt sb2 o3 - Come Impostare la Staffa Art. 4714 W;2 I; Per Funzionamento in Impianti Simplebus1; Come Impostare Il Citofono Art. 2418 W

GROUP S.P.A.
MT SB2 03
14
ITALIANO

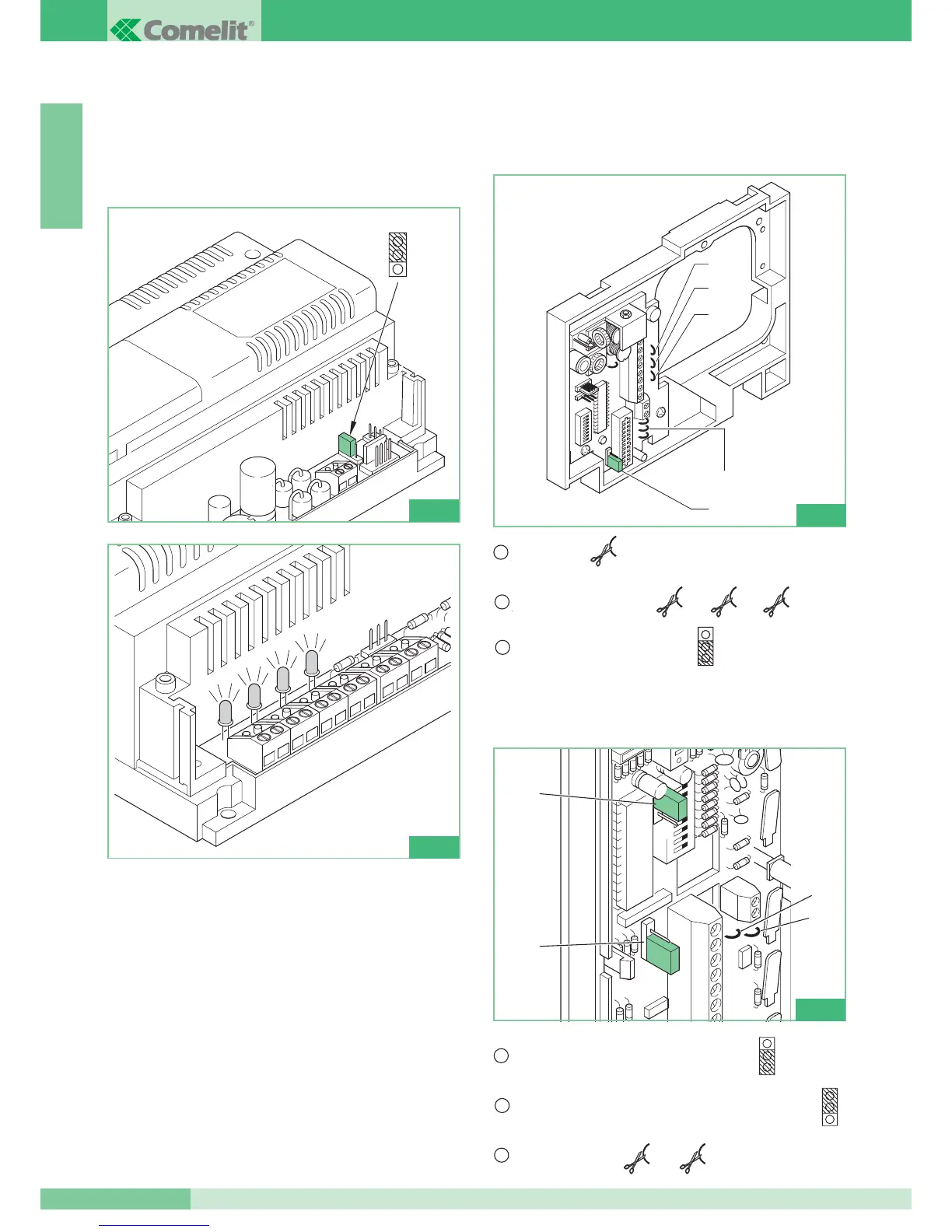

• Dare alimentazione al modulo interfaccia Art. 4897 e avviare la
procedura di auto-apprendimento spostando il Jumper di
programmazione (JP4) in posizione B come in figura 1 ed
aspettare che i LED rossi LD1, LD2, LD3, LD4 finiscano di
lampeggiare e rimangano accesi (vedi fig. 2).
• Riportare il Jumper JP4 in posizione A e verificare che i LED
si spengano.
• Se durante la procedura di auto-apprendimento dovesse
presentarsi un errore su una o più delle linee di uscita L1L1 –
L2L2 – L3L3 – L4L4 il LED corrispondente alla linea su cui si è
presentato l’errore DL1 – DL2 – DL3 - DL4 rimarrà acceso
segnalando la linea su cui si è presentato l’errore.
Gli errori che vengono individuati dall’interfaccia intercomunicante
durante la procedura di programmazione sono:
- codici di utente diversi sulla stessa uscita dell’Art. 4897.
- codici intercomunicante uguali su uscite Art. 4897 diverse.
Per verificare la configurazione della rete intercomunicante una
volta effettuata la procedura è sufficiente connettersi con il
programmatore Palmare Art. 1251 ed eseguire la lettura della
configurazione come spiegato nel Manuale Tecnico MT/SB2/02
allegato all’Art. 1251.
Per informazioni sulla staffa Art. 5714/I fare riferimento al Foglio Tecnico
COME IMPOSTARE IL CITOFONO ART. 2418W
PER FUNZIONAMENTO IN IMPIANTI SIMPLEBUS1
C
OME IMPOSTARE LA STAFFA ART. 4714W/2I
PER FUNZIONAMENTO IN IMPIANTI SIMPLEBUS1
JP4
B
AA
A
CV6
JP2
CV7
CV1
CV2
1
2
Tagliare CV6.
3
CV6
Posizionare JP2 come in figura 3.
Tagliare CV1, CV2 e CV7.
1
2
2
CV1A
JP1
CV4
CV5
1
Spostare JP1 in posizione 1 come in figura 4.
1
Posizionare jumper CV1A in posizione 1 come in figura 4.
2
Tagliare CV4 e CV5.
3
JP1
CV1A
CV5CV4
Fig. 1
Fig. 3
Fig. 2
Fig. 4
CV7 CV2CV1
JP2
