MT SB2 03
46
FRANÇAIS

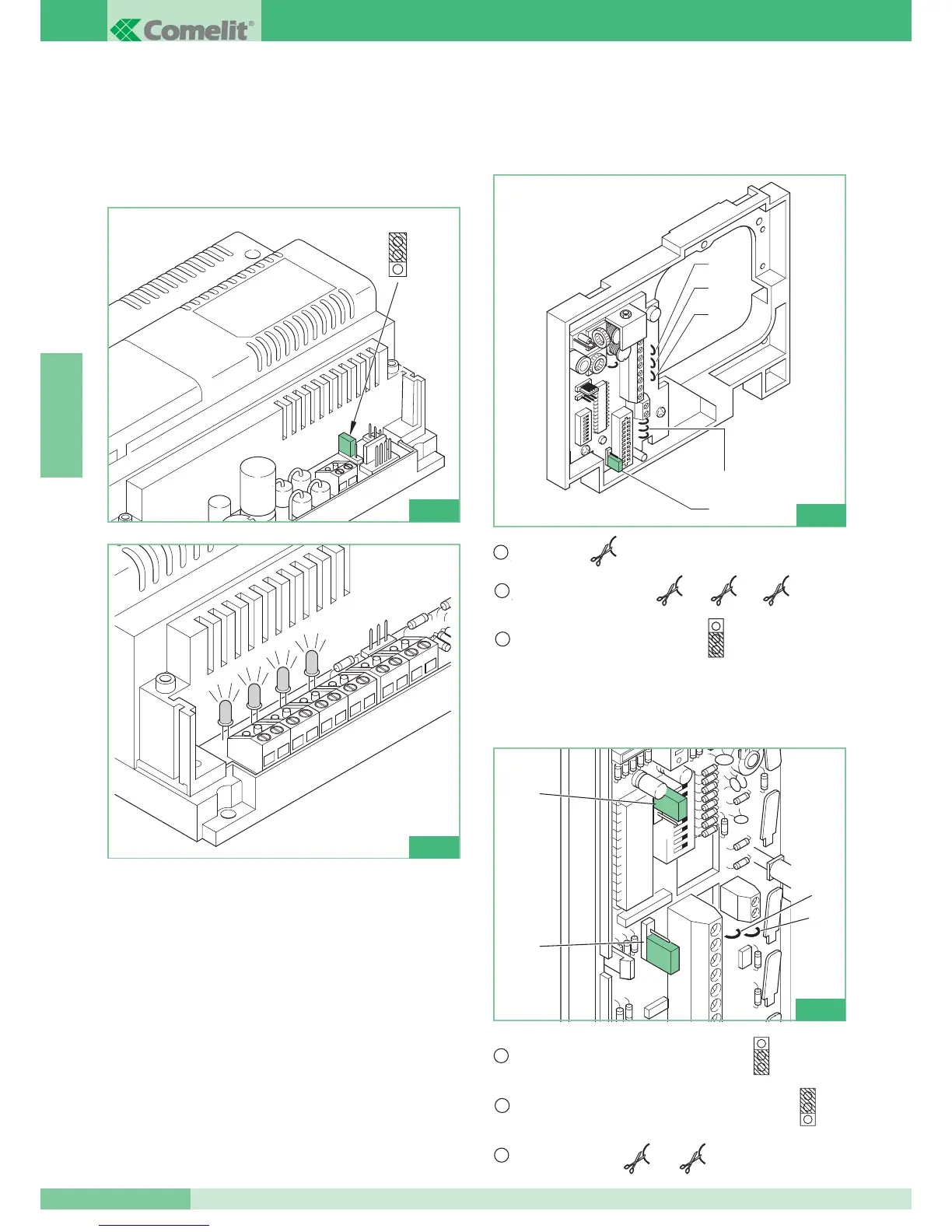

• Alimenter le module interface Art. 4897 et mettre en route la
procédure d’auto-apprentissage en déplaçant le Jumper de
programmation (JP4) sur B, comme indiqué figure 1 et attendre
que les leds rouges LD1, LD2, LD3, LD4 s’arrêtent de clignoter
et demeurent allumées (voir fig. 2).
• Ramener le Jumper JP4 sur A et vérifier que les leds s’éteignent.
• Si, durant la procédure d’auto-apprentissage, une erreur devait
se présenter sur une ou plusieurs des lignes de sortie L1L1 –
L2L2 – L3L3 – L4L4, la led correspondant à la ligne sur laquelle
s’est présentée l’erreur DL1 – DL2 – DL3 - DL4 demeurera
allumée en signalant la ligne en erreur.
Les erreurs localisées par l’interface intercommunicante durant la
procédure de programmation sont:
- codes usagers différents sur la même sortie que l’Art. 4897.
- codes intercommunicants semblables sur des sorties Art. 4897
différentes.
Pour vérifier la configuration du réseau intercommunicant, une fois
la procédure effectuée, il suffira de se connecter avec le
programmateur palmaire Art. 1251 et de lire la configuration de la
manière illustrée dans le Manuel Technique MT/SB2/02 annexé à
l’Art. 1251.
COMMENT PROGRAMMER LE COMBINÉ PARLOPHONIQUE
ART. 2418W POUR LE FONCTIONNEMENT DANS DES
SYSTEMES
SIMPLEBUS 1
C
OMMENT PROGRAMMER LA BRIDE ART. 4714W/2I POUR
LE FONCTIONNEMENT DANS DES SYSTEMES
SIMPLEBUS 1
JP4
B
AA
A
CV6
JP2
CV7
CV1
CV2
1
2
Couper CV6.
3
CV6
Placer JP2 comme indiqué figure 3.
Couper CV1, CV2 et CV7.
1
2
2
CV1A
JP1
CV4
CV5
1
Déplacer JP1 sur 1 comme indiqué figure 4.
1
Placer le jumper CV1A sur 1 comme indiqué figure 4.
2
Couper CV4 et CV5.
3
JP1
CV1A
CV5CV4
Fig. 1
Fig. 3
Fig. 2
Fig. 4
CV7 CV2CV1
JP2
Pour la bride 5714/I, se référer à la fiche technique FT/SB2/07.
