DEUTSCH

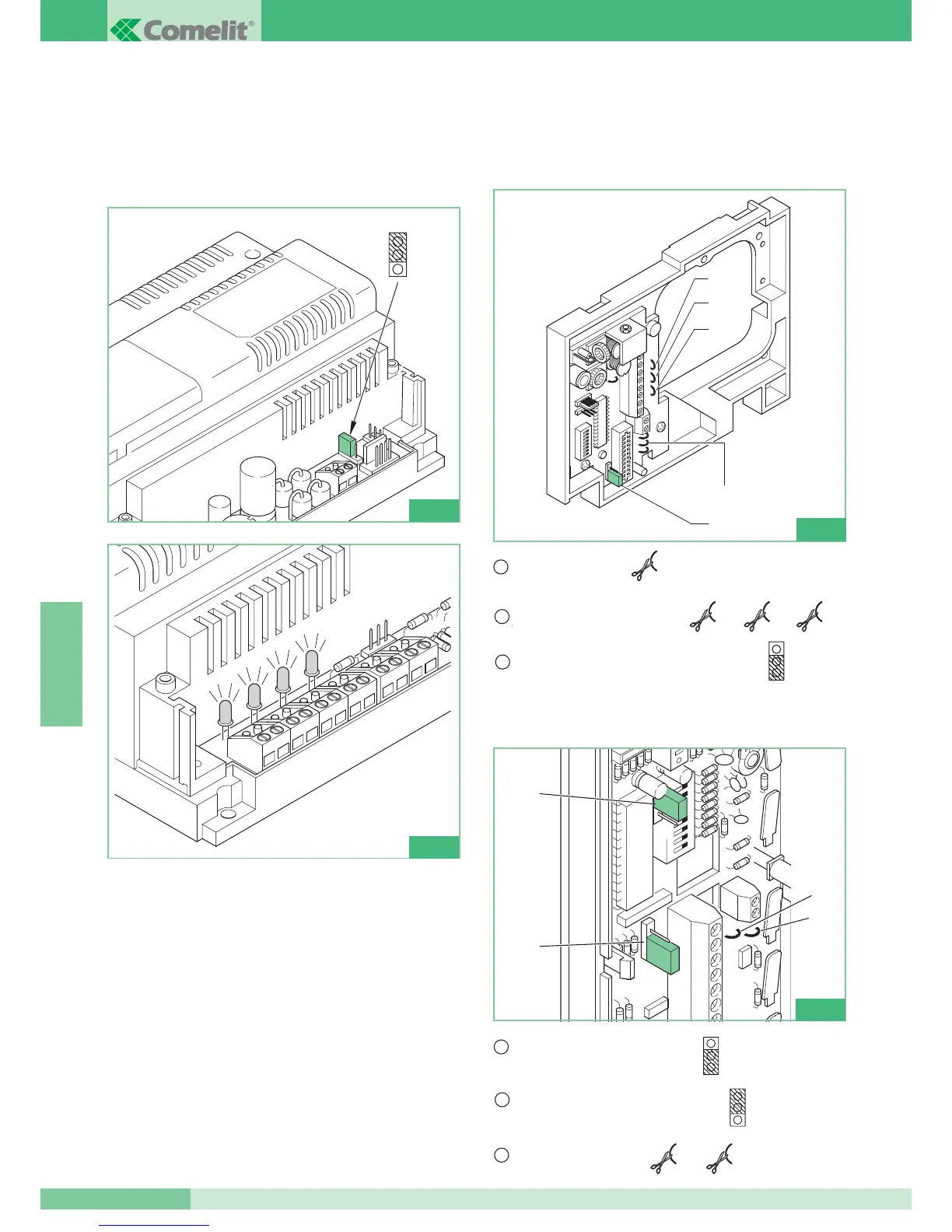

• Das Schnittstellenmodul Art. 4897 mit Strom versorgen, und die
Prozedur zum automatischen Lernen starten. Hierfür den
Programmier-Jumper (JP4), wie in Abbildung 1 gezeigt, auf die
Stellung B bewegen und abwarten, bis die roten LEDs LD1, LD2,
LD3, LD4 aufhören zu blinken, und dauernd leuchten (siehe Abb. 2).
• Den Jumper JP4 wieder auf Stellung A stellen, und sicherstellen,
dass die LEDs ausgehen.
• Wenn sich während des automatischen Lernens an einer oder
mehreren Ausgangslinien L1L1 –L2L2 – L3L3 – L4L4 ein Fehler
einstellt, bleibt die LED der entsprechenden Linie DL1 – DL2 –
DL3 - DL4 eingeschaltet, und kennzeichnet so die Linie, bei der
der Fehler aufgetreten ist.
Die Fehler, die von der interkommunizierenden Schnittstelle
während der Programmierung erkannt werden sind:
-
Unterschiedliche Benutzercodes am gleichen Ausgang des Art. 4897.
- Gleiche interkommunizierende Codes an unterschiedlichen
Ausgängen des Art. 4897.
Um nach der Prozedur die Konfiguration des interkommunizierenden
Netzes zu prüfen, muss lediglich der Handprogrammierer Art.1251
angeschlossen werden, und die Konfiguration wie im technischen
Handbuch MT/SB2/02 des Art. 1251 beschrieben, ausgelesen werden.
EINSTELLUNG DER GEGENSPRECHANLAGE ART. 2418W
ZUM BETRIEB IN SIMPLEBUS1 ANLAGEN
EINSTELLUNG DES SOCKELS ART. 4714W/2I ZUM BETRIEB
IN ANLAGEN
SIMPLEBUS1
JP4
B
AA
A
CV6
JP2
CV7
CV1
CV2
1
2
CV6 durchschneiden.
3
CV6
JP2 wie in Abbildung 3 dargestellt positionieren
CV1, CV2 und CV7 durchschneiden.
1
2
2
CV1A
JP1
CV4
CV5
1
JP1 wie in Abbildung 4 dargestellt
auf Stellung 1 positionieren.
1
Jumper CV1A wie in Abbildung 4
dargestellt auf Stellung 1 positionieren.
2
CV4 und CV5 schneiden.
3
JP1
CV1A
CV5CV4
Abb. 1
Abb. 3
Abb. 2
Abb. 4
CV7 CV2CV1
JP2
In Bezug 5714/I wende man sich an das technische Datenblatt
FT/SB2/07.
