MT SB2 03
DEUTSCH

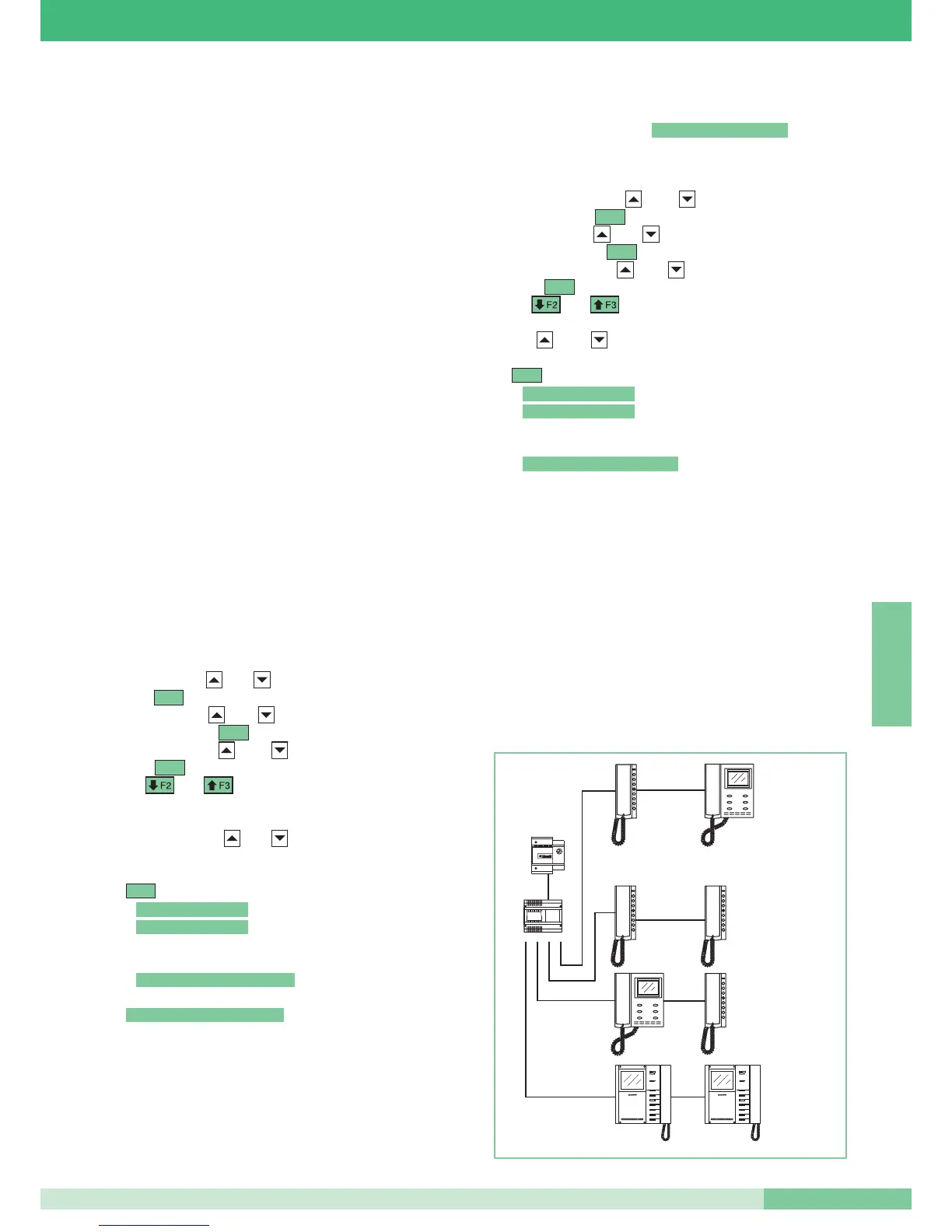

PROGRAMMIERUNG INTERNE INTERKOMMUNIZIERENDE ABZWEIGE
Vor dem Anschluss der Gegensprechanlagen Art. 2418W und
Sockel Art. 4714W/2I - 5714/I an das interkommunizierende Netz
müssen diese so programmiert werden, dass jedem Abzweig ein
eigener Benutzercode und Code für Interkommunikation
zugeordnet wird. Die Programmierungen müssen auch bei
angeschlossener aber
nicht versorgter Anlage erfolgen.
Für die Programmierung des Benutzercodes mit Dip-Schaltern siehe
„Programmierung Benutzercode Gegensprechanlage Art. 2418W und
Sockel Art. 4712W/2I“ auf Seite 73. Für die anderen Programmierungen
der internen Abzweige muss der Handprogrammierer an den Art.
2418W oder an den Art. 4714W/2I angeschlossen, eingeschaltet und
entsprechend der Anweisungen des Handmoduls Art. 1251
vorgegangen werden. Zur Vereinfachung werden nachfolgend die
Prozeduren zur Programmierung der häufigsten Funktionen aufgeführt
(siehe „Tastenprogrammierung interner Abzweig“ und „Programmierung
Code für Interkommunikation des internen Abzweigs“).
Um die am internen Abzweig ausgeführten Programmierungen zu
prüfen, muss die Konfiguration wie im technischen Handbuch
MT/SB2/02 des Art. 1251 beschrieben, ausgelesen werden.
Nach der Programmierung des internen Abzweigs mit dem eigenen
Benutzercode, des Codes für Interkommunikation und der
Programmierung der Monitortasten für die Anrufe an die
gewünschten Codes für Interkommunikation kann mit dem Anschluss
an den Sockel des interkommunizierenden Netzes fort gefahren
werden, und die Programmierung des Schnittstellenmoduls Art. 4897
für das automatische Lernen ausgeführt werden.
Programmierung der Tasten des internen Abzweigs (siehe
MT/SB2/02)
Für Programmierung der Tasten ist wie folgt vorzugehen:
1.
Den Handprogrammierer an den zu programmierenden Artikel anschließen.
2.
Mit den Pfeilen und das Menü Tasten Progr auswählen,
dann drücken.
3.
Mit den Pfeilen und die Taste wählen, die programmiert
werden soll, dann drücken.
4. Mit den Pfeilen und Funk. Standard, auswählen,
dann drücken.
5. Mit und die verfügbaren Funktionen durchblättern,
bis die Funktion angezeigt wird, die auf der Taste programmiert
werden soll.
6.
Gegebenenfalls mit und auf das Feld Parameter wechseln,
und den geforderten numerischen Wert mit der Programmierertastatur
eingeben.
7. drücken, und die Anzeige folgender Meldung prüfen:
-
-
Wenn die Operation nicht erfolgreich abgeschlossen wurde
erscheint die Meldung:
-
Wenn die Operation unzulässig ist, wird die Fehlermeldung
angezeigt. Die inkompatible
Einstellung ist daher unzulässig, und die Videokamera getrennt
am Sockel/sekundärer Monitor.
8.
Nach einigen Sekunden wird automatisch das Tastenauswahlmenü
für eventuelle zusätzliche Operationen am Abzweig angezeigt.
Programmierung code für interkommunikation des internen
abzweigs (siehe MT/SB2/02)
Die Codes für Interkommunikation gehen von 1 bis 8. Wenn bei der
„Übertr. fehlgeschlagen!“
„Übertr. fehlgeschlagen!“
„Vorgang OK“
„Übertragung OK“
Ok
Sel
Sel
Sel
Programmierung eine größere oder kleinere Ziffer eingegeben
wird, wird die Fehlermeldung .
Folgendes ist für die Programmierung des Codes für Interkommunikation
eines Artikels erforderlich:
1.
Den Handprogrammierer an den zu programmierenden Artikel anschließen.
2.
Mit den Pfeiltasten und das Menü Tasten Progr.
auswählen, dann drücken.
3.
Mit den Pfeilen und die Taste wählen, die programmiert
werden soll, dann drücken.
4. Mit den Pfeiltasten und Funk. Standard, auswählen,
dann drücken.
5. Mit und die verfügbaren Funktionen durchblättern,
bis die Funktion Interkom angezeigt wird.
6. Mit und zum Feld Parameter wechseln, und den
geforderten Zahlenwert mit Programmierertastatur eingeben.
7. drücken, und die Anzeige folgender Meldung prüfen:
-
-
Wenn die Operation nicht erfolgreich abgeschlossen wurde
erscheint die Meldung:
-
8.
Es wird das Auswahlmenü für eventuelle zusätzliche Operationen
am Abzweig angezeigt.
PROGRAMMIERUNG SCHNITTSTELLENMODUL ART. 4897 FÜR
AUTOMATISCHES LERNEN
Die Prozedur des automatischen Lernens ermöglicht es der Schnittstelle Art.
4897 die Konfiguration des interkommunizierenden Netzes kennen zu lernen.
Diese ist für die Funktion des interkommunizierenden Netzes erforderlich.
Achtung: Die Benutzercodes und die interkommunizierenden
Codes müssen bereits programmiert worden sein.
Um das automatische Lernen zu starten ist wie folgt vorzugehen:
•
Sicherstellen, dass die internen Abzweige mit den Ausgangsleitungen
L1L1 – L2L2 – L3L3 – L4L4 verbunden sind, und dass der Bus an der
Eingangslinie Lin Lin getrennt ist.
„Übertr. fehlgeschlagen!“
„Vorgang OK“
„Übertragung OK“
Ok
Sel
Sel
Sel
„Interkom angezeigt!“
