DEUTSCH
INTERKOMMUNIZIERENDES SCHNITTSTELLENMODUL

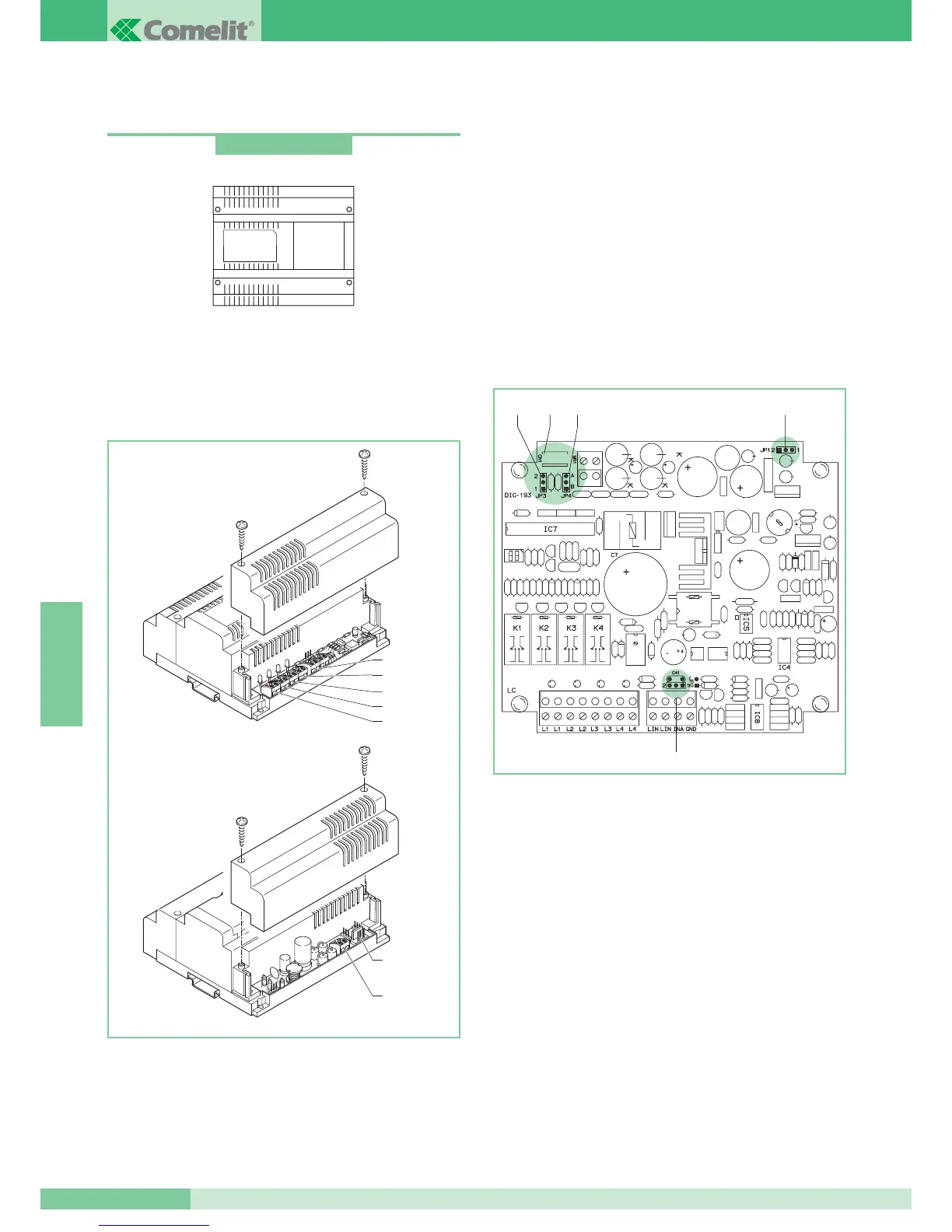

Das interkommunizierende Schnittstellenmodul Art. 4897 befindet
sich in einem Gehäuse Größe 8 DIN-Module.
Abmessungen: 140x140x67 mm (8 Module DIN).
Um an die entnehmbaren Verbindungsklemmen zu gelangen die
seitlichen Deckel wie in der Zeichnung abnehmen.
Der Art. 4897 muss durch den Trafo Art. 1195-24VAC versorgt werden.
Die Verkabelungs- und Verbindungsoperationen der Anlage
durchführen, indem man die Netzversorgung ausschaltet.
Da dieser mit Schutz-PTC nach einem Kurzschluss ausgestattet
ist, die Versorgung für ca. eine Minute ausschalten, um diesen
wieder in Betrieb zu setzen.
Art. 4897
Das Gerät verwaltet maximal 8 interkommunizierende Abzweige,
die an die 4 Ausgänge der interkommunizierende Schnittstelle Art.
4897 angeschlossen werden. Maximal können für jeden Abzweig
des interkommunizierenden Netzes 3 in Kaskade geschaltete
Abzweige installiert werden (siehe Installationsregeln Seite 70).
Die Konfiguration des interkommunizierenden Netzes, das an den
Art. 4897 angeschlossen ist, wird von der Schnittstelle durch eine
einfache Selbstkonfiguration des Artikels erkannt, nachdem die
angeschlossenen Innenstationen eingestellt wurden (siehe
„Programmierung Schnittstellenmodul Art. 4897 für automatisches
Lernen“ auf Seite 74).
Bei den reinen Gegensprechanlagen muss der Art. 4897 in der
Funktionsweise Simplebus1 eingestellt werden (siehe „Einstellung
Art. 4897 zum Betrieb in Simplebus1 Anlagen“ auf Seite 76).
Herausziehbare Klemmen zum Anschluss an die Anlage:
Lin Lin Anschluss an die Busleitung des Steigstrangs.
INA GND Eingang Fernbedienung.
24Vac Anschluss an Klemmen des Transformators Art. 1195.
L1 L1 Ausgang Abzweig 1 des interkommunizierenden Netzes.
L2 L2 Ausgang Abzweig 2 des interkommunizierenden Netzes.
L3 L3 Ausgang Abzweig 3 des interkommunizierenden Netzes.
L4 L4 Ausgang Abzweig 4 des interkommunizierenden Netzes.
JP1
Auswahljumper Funktionsart (Simplebus2 oder Simplebus 1).
JP2
Auswahljumper Funktionsart (Simplebus2 oder Simplebus 1).
JP3
Auswahljumper Funktionsart (Simplebus2 oder Simplebus 1).
JP4
Jumper startet die Selbstlern-Prozedur für das interkommunizierende
Netz.
CN1 Kabelanschlussstecker für Handprogrammierer Art. 1251.
