NETZGERÄTE UND ZUBEHÖRHANDPROGRAMMIERER ART. 1251

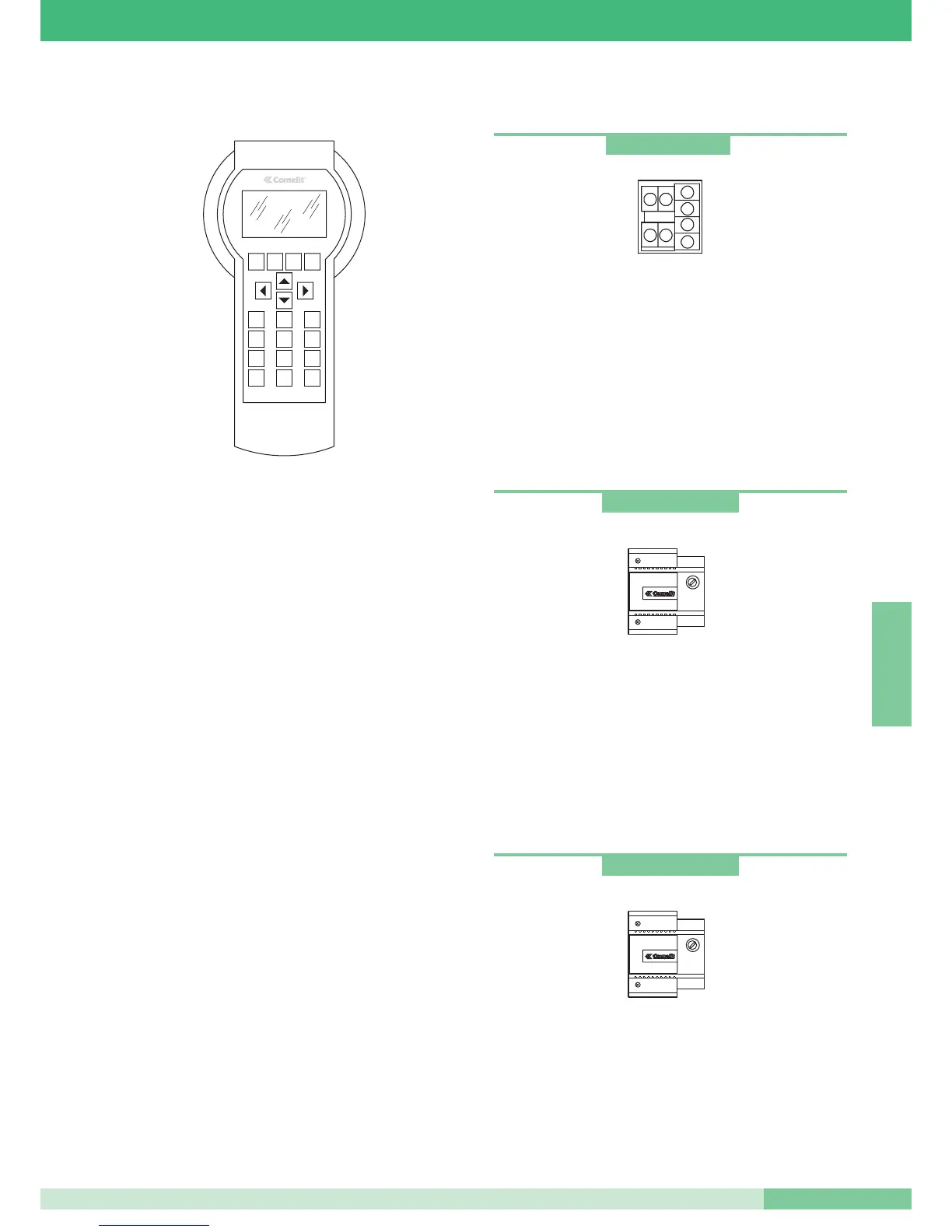

Der Modul-Handprogrammierer Art. 1251 ermöglicht die
Programmierung der Funktionen, die den Tasten zugeordnet
werden können, und des Codes für Interkommunikation der internen
Abzweige der Baureihe Simplebus. Die Programmierung erfolgt
anhand eines geführten Menüs und erfordert lediglich die Kenntnis
über Anlagenstruktur und Position der verschiedenen Geräte. Der
Programmierer erlaubt außerdem die Anzeige zur Kontrolle der
zugeordneten Tastenfunktionen der internen Abzweige, und die
Anzeige der Autokonfiguration der interkommunizierenden
Schnittstelle für das System Simplebus Art. 4897.
Das Handmodul Art. 1251 wird einem Etui aufbewahrt, und kann
mittels Akkus oder 230Vac-Netzadapter betrieben werden.
In der Verpackung des Handmoduls Art. 1251 befindet sich das
Kabel für die Programmierung der internen Abzweige.
Für die korrekte Verwendung des Programmierers Art. 1251 wird
auf das mitgelieferte Handbuch MT/SB2/02 verwiesen.
Haupteigenschaften:
• Graphischer Display mit Auflösung 128x64 dots/pitch.
• Folientastatur mit 20 alphanumerischen Tasten.
• Interne Kontrastregelung.
• Robust und handlich.
• Automatische Erkennung des zu programmierenden Bauteils.
•
Ermöglicht die Programmierung der zugeordneten Tastenfunktionen
für folgende Artikel:
- 5714, 4714W/2 Sockel für das digitale Simplebus System.
-
5714/I, 4714W/2I Sockel zur Interkommunikation für Simplebus System.
- 2418W Gegensprechanlage für Interkommunikation Simplebus.
• Ermöglicht das Lesen der Tasteneinstellungen oder Anlagenkonfiguration
für folgende Artikel:
- 5714, 4714W/2 Sockel für das digitale Simplebus System.
- 5714/I, 4714W/2ISockel zur Interkommunikation für das digitale
Simplebus System.
- 2418W Gegensprechanlage für Interkommunikation Simplebus.
- 4897 Interkommunizierende Schnittstelle für Simplebus System.
• Anzeigemöglichkeit des Programmierermenüs in 9 verfügbaren
Sprachen.
• Stromversorgung mittels Akkus oder Netzadapter.
• Anzeige entladene Akkus.
• Zeitgesteuerte Displaybeleuchtung für Energieeinsparung.
. , :
F1 F2 F3 F4
123
456
789
*
0
#
ABC DEF
GHI MNO
PQRS WXYZ
JKL
TUV
Netzgerät für zusätzliche Monitore
Netzgerät 15VA (Stossbetr.).
Eingang: 230VAC
Ausgang: 0- 20VDC 700mA
Der Transformator ist mit einem intern PTC-Schutz ausgestattet.
Abmessungen: 87x105x65 (5 Module DIN).
Abzweig- und Leitungsabschlussklemmen
Klemmen zum Anschluss an die Anlage:
Lin Lin: Eingang Steigleitung.
Lout Lout: Ausgang Steigleitung.
LM LM: Zum Monitor/zur Gegensprechanlage abgezweigte
Steigleitung.
+ +: Klemmen zum Anschluss der Versorgung zur
Vereinbarkeit der Simplebus1 Anlagen.
Transformator für die interkommunizierende Schnittstelle
Transformator 60VA (Stossbetr.).
Primär 230VAC
Sekundär: OUT1: 0-12V 1,5A
OUT2: 0-12V 1,5A
Der Transformator ist mit einer internen Schutzsicherung ausgestattet.
Abmessungen: 87x105x65 (5 Module DIN).
Art. 1212/B
Art. 1214/2
Art. 1195
