MT SB2 03
45
MT SB2 03
FRANÇAIS
PROGRAMMATION DES POSTES INTÉRIEURS INTERCOMMUNICANTS
Avant de connecter les combinés parlophoniques Art. 2418W et les
brides Art. 4714W/2I - 5714/I, au réseau intercommunicant, celles-ci
devront être programmées de manière à associer la fonction
désirée à chaque bouton du combiné parlophonique ou du moniteur
et à associer à chaque dispositif son propre code usager et le code
intercommunicant
. Les programmations peuvent également être
réalisées lorsque l’installation est branchée, mais non alimentée.
Pour programmer le code usager au moyen d’un dip-switch, voir
“Programmation code usager combiné parlophonique Art. 2418W
et Bride Art. 4714W/2I“, page 43. Pour les autres programmations
du poste intérieur, il faudra connecter le programmateur palmaire à
l’Art. 2418W ou à l’Art. 4714W/2I, le brancher et suivre les instructions
relatives au module palmaire Art. 1251. Pour plus de simplicité, nous
indiquons ci-après les procédures de programmation les plus
communément utilisées (voir “Programmation boutons du poste
intérieur” et “Programmation code intercommunicant du poste intérieur”).
Pour vérifier les programmations réalisées sur le poste intérieur, il
faudra effectuer la lecture de la configuration de la manière illustrée
dans le Manuel technique MT/SB2/02 annexé à l’Art. 1251.
Après avoir programmé le poste intérieur avec son propre code
usager, code intercommunicant et programmé les boutons des
moniteurs pour effectuer les appels aux codes intercommunicants
désirés, on pourra connecter la bride au réseau intercommunicant
et programmer le module interface Art. 4897 par auto-
apprentissage.
Programmation boutons poste intérieur (voir MT/SB2/02).
Pour programmer un bouton, suivre la marche ci-dessous:
1. Brancher le programmateur palmaire à l’article à programmer.
2. A l’aide des flèches et sélectionner le menu
Prog.
Boutons et appuyer ensuite sur .
3. A l’aide des flèches et sélectionner le bouton que l’on
désire programmer et appuyer ensuite sur .
4. A l’aide des flèches et sélectionner
Fonct. Standard,
et appuyer ensuite sur .
5. Avec et faire défiler les fonctions disponibles
jusqu’à l’affichage de la fonction que l’on désire programmer sur
le bouton.
6. Si nécessaire, passer au champ paramètre avec et et
entrer la valeur numérique requise en intervenant sur le clavier
du programmateur.
7. Appuyer sur et vérifier l’affichage du message:
-
-
Si l’opération échoue, le message s’affiche.
Si l’opération n’est pas consentie, le message d’erreur
. s’affiche. La programmation incompatible
et, par conséquent, non accordée, est la caméra déportée sur la
bride/moniteur secondaire.
8. Après quelques secondes, le menu de sélection des boutons
s’affiche automatiquement pour une éventuelle opération
ultérieure sur la dérivation.
Programmation code intercommunicant du poste intérieur
(voir MT/SB2/02).
Les codes intercommunicants peuvent aller de 1 à 8. Si le chiffre
entré lors de la programmation est inférieur à 1 ou supérieur à 8,
un message d’erreur s’affiche.
“Intercom erroné”
“Opér. échouée!”
“Trasm échouée!”
“Opération OK”
“Transmission OK”
Ok
Sel
Sel
Sel
Pour programmer le code intercommunicant d’un article, suivre la
marche ci-dessous :
1. Connecter le programmateur palmaire à l’article à programmer.
2. A l’aide des flèches et sélectionner le menu
Prog.
Boutons
et appuyer ensuite sur .
3. A l’aide des flèches et sélectionner le bouton que l’on
désire programmer et appuyer ensuite sur .
4. A l’aide des flèches et sélectionner
Fonct. Standard,
et appuyer ensuite sur .
5. Avec et faire défiler les fonctions disponibles
jusqu’à l’affichage de la fonction Intercom.
6. Avec et passer au champ paramètre et entrer la valeur
numérique requise en intervenant sur le clavier du Programmateur.
7. Appuyer sur et vérifier l’affichage des messages :
-
-
Si l’opération échoue, le message s’affiche.
8. Le menu de sélection s’affiche pour une éventuelle opération
ultérieure sur la dérivation.

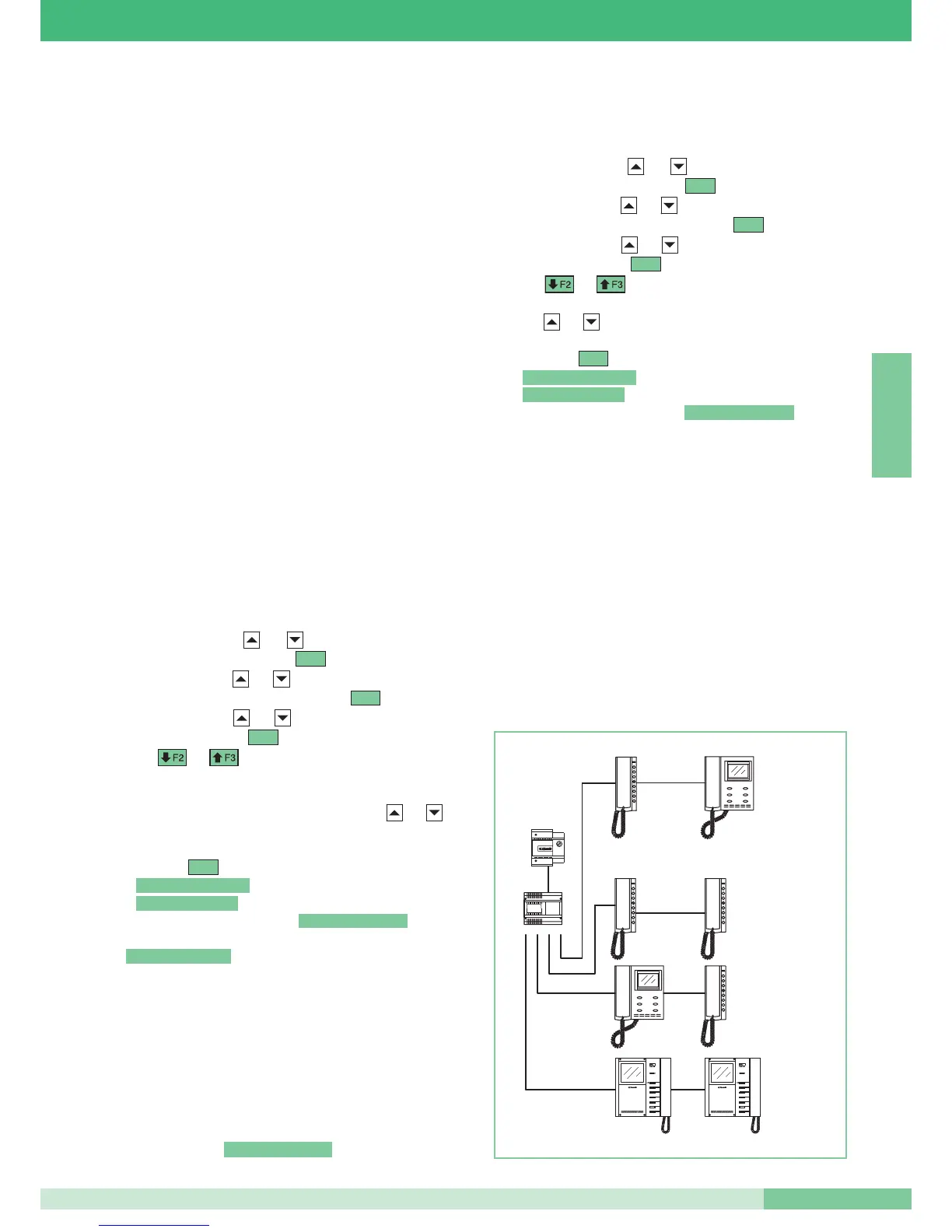

PROGRAMMATION DU MODULE INTERFACE ART. 4897 POUR
AUTO-APPRENTISSAGE
La procédure d’auto-apprentissage consent de faire connaître à
l’interface Art. 4897 la configuration du réseau intercommunicant.
Elle est nécessaire au fonctionnement du réseau intercommunicant.
Attention: les codes usager et intercommunicant doivent déjà
avoir été programmés.
Pour mettre en route la phase d’auto-apprentissage, suivre la
marche ci-dessous:
• S’assurer que les postes intérieurs sont connectés aux lignes de
sortie L1L1 – L2L2 – L3L3 – L4L4 et que le Bus est débranché
sur la ligne d’entrée Lin Lin.
“Trasm échouée!”
“Opération OK”
“Transmission OK”
Ok
Sel
Sel
Sel
