ESPAÑOL

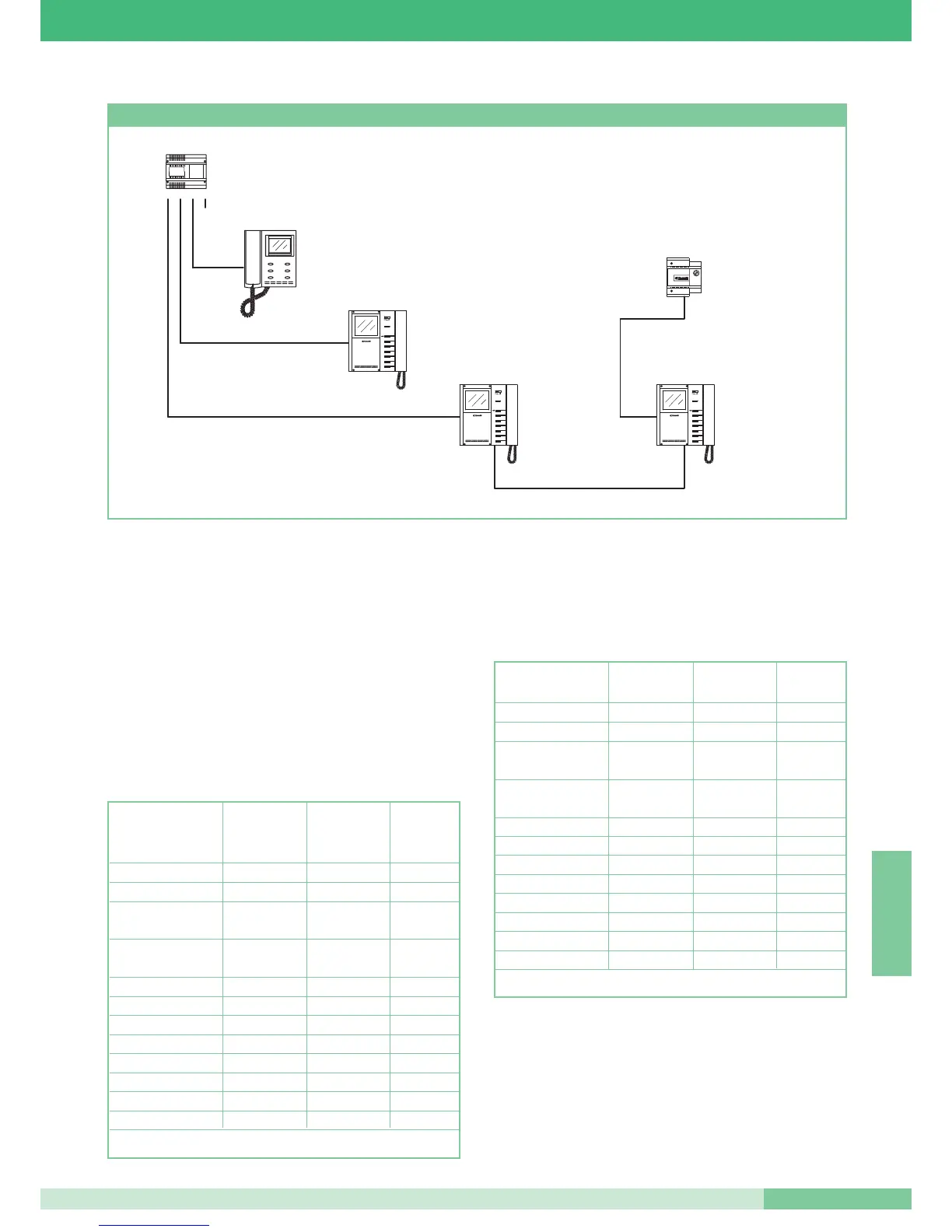

Valoración número dispositivos para instalaciones Simplebus1
o videoporteros.
Dado que el número MÁX de telefonillos 2408W/A introducidos
bajo la misma unidad externa que alimenta es 100, la siguiente
tabla sirve para valorar el número de elementos instalables.
El TOT debe ser menor o igual a 100 para cada unidad externa
que alimenta.
Obsérvese que en la tabla se han contado solo los dispositivos
introducidos en la columna y no los conectados a la red
intercomunicante.
Tabla cálculo telefonillos equivalentes para instalaciones Simplebus1
o videoporteros.
En el caso en el que el TOTAL de los telefonillos equivalentes
resulte superior a 100 utilice el alimentador suplementario Art. 1236.
P. EJ: instalación de telefonillo con parte de derivados
intercomunicantes, 2 unidades externas, 3 repetidores de llamada.
Artículo N° dispositivos Multiplicador
N° telefonillos
introducidos equivalentes
en la columna
2408W/A X 1 =
2410W/2A X 2 =
2418W X 2 =
en la columna
2418W en la red X 0 =
intercomunicante
2428W/A X 1 =
1256 X 4 =
1224 X 5 =
4897 X 4 + 6 =
4833/A X 4 =
4714W/2 - 5714 X 1 =
4714W/2I - 5714/I X 0 =
1998 X 10 =
TOT =
Artículo N° dispositivos Multiplicador
N° telefonillos
introducidos equivalentes
2408W/A 20 X 1 =20
2410W/2A X 2 =0
2418W 10 X 2 =20
en la columna
2418W en la red 20 X 0 =0
intercomunicante
2428W/A X 1 =0
1256 3 X 4 =12
1224 1 X 5 =5
4897 6 X 4 + 6
6 x 4 + 6=30
4833/A X 4 =0
4714W/2 - 5714 X 1 =0
4714W/2I - 5714/I X 0 =0
1998 X 10 =0
TOT = 87 OK!
