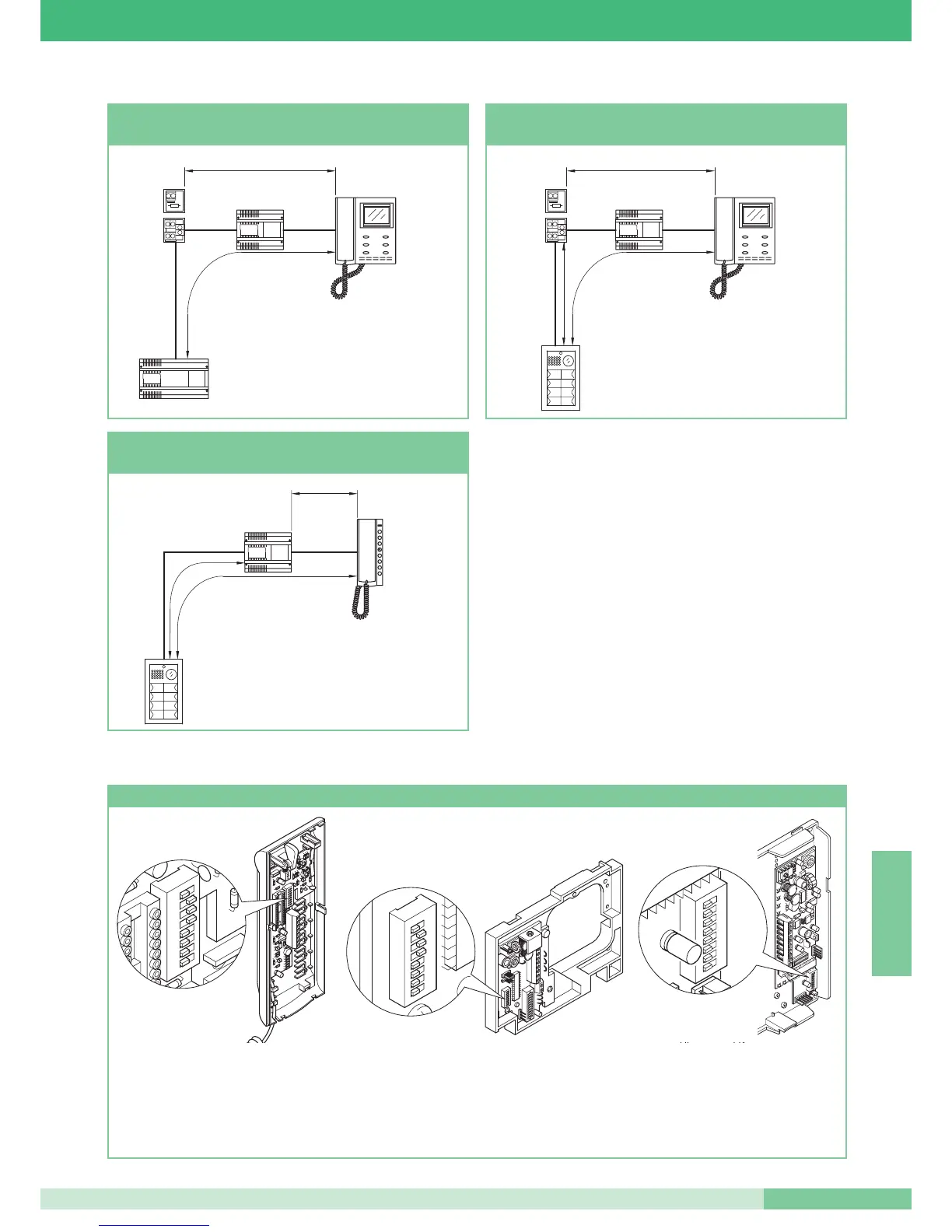

CONFIGURACIÓN DE LOS DISPOSITIVOS
Programación código usuario telefonillo Art. 2418W y placa soporte Art. 4714W/2I - 5714/I
• Cada telefonillo o placa soporte del sistema se identifica
mediante el propio código usuario; dicho código debe
programarse mediante el Dip switch que se encuentra en la
tarjeta telefónica o en la placa soporte (véanse figuras).
• El código del usuario debe programarse según la correspondencia
descrita en la tabla de programación de los Dip switches en la Pág.
110 de la parte separada de MT/SB2/03 dedicada a esquemas y
variantes.
• La codificación puede tener lugar en cualquier momento, incluso
sin alimentación.
C
V
5
C
V
2
C
V
7
C
V
1
C
V
3
C
V
4
1 2
3
4 5
6 7
8
1 2
3
4 5
6 7
8
1 2
3 4
ON
5 6
7 8
DIP
1 2
3 4
ON
5 6
7 8
DIP
1216
1214/2
4700W
4700W/I
4701W/A
A
4896
4897
B
4714W/2I4714W/2I
5714
5714/I
5701
Figuras para las distancias en instalaciones
videoporteros SIMPLEBUS2
2418W
4897
G
F
E
Figuras para las distancias en instalaciones
videoporteros
1216
1214/2
4700W
4700W/I
4701W/A
D
4897
B
C
4714W/2I
5714
5714/I
5701
Figuras para las distancias en instalaciones
videoporteros SIMPLEBUS1
