MT SB2 03
9
MT SB2 03
ITALIANO
Valutazione numero dispositivi per impianti Simplebus1 o
citofonici.
Partendo dal presupposto che il numero MAX di citofoni 2408W/A
inseriti sotto lo stesso posto esterno alimentante è 100, la seguente
tabella serve per valutare il numero di elementi installabili.
Il TOT deve essere minore o uguale a 100 per ogni posto
esterno alimentante.
Si noti che nella tabella sono conteggiati solo i dispositivi inseriti sul
montante e non quelli connessi alla rete intercomunicante.

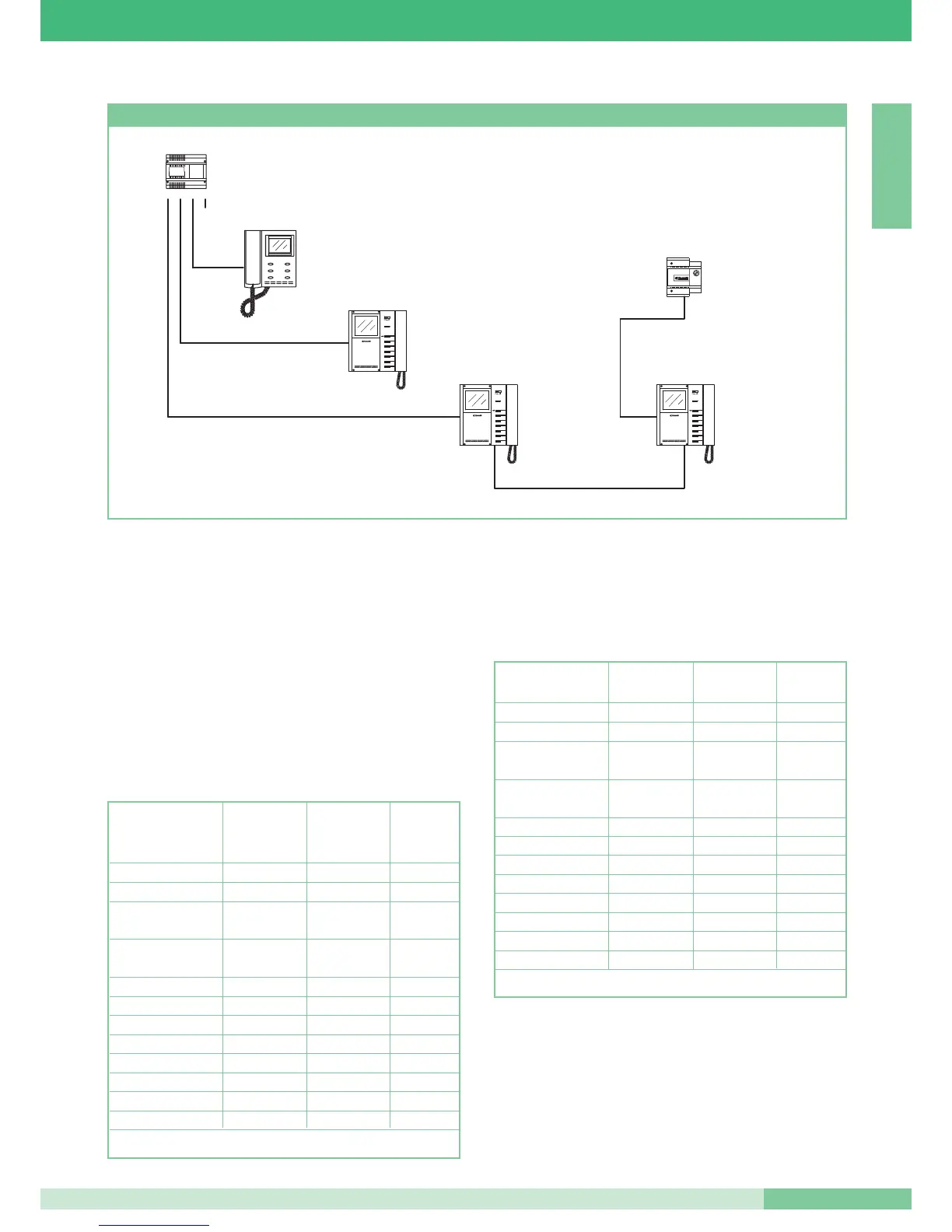

Tabella calcolo citofoni equivalenti per impianti Simplebus1 o
citofonici.
Nel caso il TOTALE dei citofoni equivalenti risulti superiore a 100
utilizzare l’alimentatore supplementare Art. 1236.
ES: impianto citofonico con parte di derivati intercomunicanti, 2
posti esterni, 3 ripetitori di suoneria.
Articolo N° dispositivi Moltiplicatore N° citofoni
inseriti equivalenti
sul montante
2408W/A X 1 =
2410W/2A X 2 =
2418W X 2 =
sul montante
2418W sulla rete X 0 =
intercomunicante
2428W/A X 1 =
1256 X 4 =
1224 X 5 =
4897 X 4 + 6 =
4833/A X 4 =
4714W/2 - 5714 X 1 =
4714W/2I - 5714/I X 0 =
1998 X 10 =
TOT =
Articolo N° dispositivi Moltiplicatore N° citofoni
inseriti equivalenti
2408W/A 20 X 1 =20
2410W/2A X 2 =0
2418W 10 X 2 =20
sul montante
2418W sulla rete 20 X 0 =0
intercomunicante
2428W/A X 1 =0
1256 3 X 4 =12
1224 1 X 5 =5
4897 6 X 4 + 6
6 x 4 + 6=30
4833/A X 4 =0
4714W/2 - 5714 X 1 =0
4714W/2I - 5714/I X 0 =0
1998 X 10 =0
TOT = 87 OK!
