GROUP S.P.A.
MT SB2 03
38
FRANÇAIS

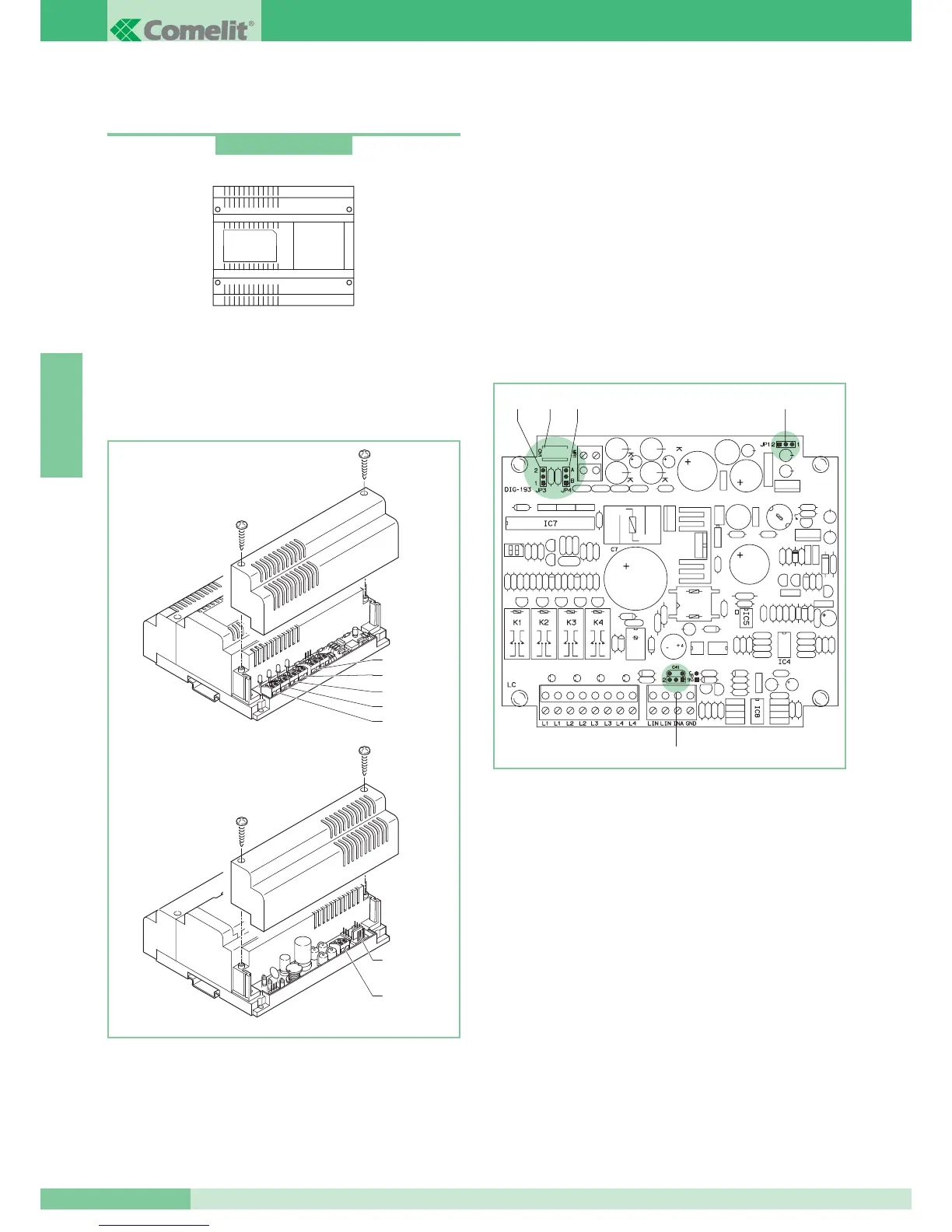

MODULE INTERFACE INTERCOMMUNICANTE
Le Module Interface intercommunicante Art. 4897 est contenu dans
un boîtier à 8 modules DIN.
Dimensions: 140x140x67 mm (8 modules DIN).
Pour pouvoir accéder aux bornes de liaison extractibles, retirer les
couvercles latéraux comme indiqué dans la figure.
L’Art. 4897 doit être alimenté à 24Vca au moyen du transformateur
Art.1195. Effectuer les opérations de câblage et de connexion de
l’installation, en coupant l’alimentation du réseau.
Ce module monte un PTC de protection après un court-circuit.
Pour effectuer le rebranchement après un court-circuit, couper le
courant pendant environ une minute.
Art. 4897
CN1
0 24V
L2
L1
L3
L4
LIN
Ce dispositif gère au Max 8 dérivations intercommunicantes,
reliées aux
4 sorties de l’interface intercommunicante Art 4897.
Possibilité d’installer au MAXIMUM 3 dérivations en cascade pour
chaque dérivation du réseau intercommunicant (voir règles
d’installation, page 40).
L’interface reconnaît la configuration du réseau intercommunicant
reliée à l’Art. 4897, grâce à une simple autoconfiguration de
l’article, après avoir programmé les postes intérieurs qui lui sont
reliés (voir “Programmation du module interface Art. 4897 pour
auto-apprentissage, page 44).
Dans les installations seulement parlophoniques, l’Art. 4897 doit
être programmé en fonctionnement Simplebus1 (voir “Comment
programmer l’Art. 4897 pour un fonctionnement en Simplebus 1,
page 46).
Bornes extractibles de connexion de l’installation:
Lin Lin connexion à la ligne Bus de la colonne.
INA GND entrée commande extérieure.
24Vca connexion aux bornes du transformateur Art. 1195.
L1 L1 sortie dérivation 1 du réseau intercommunicant.
L2 L2 sortie dérivation 2 du réseau intercommunicant.
L3 L3 sortie dérivation 3 du réseau intercommunicant.
L4 L4 sortie dérivation 4 du réseau intercommunicant.
JP1 jumper sélection type de fonctionnement (Simplebus2 ou
Simplebus1).
JP2 jumper sélection type de fonctionnement (Simplebus2 ou
Simplebus1).
JP3 jumper sélection type de fonctionnement (Simplebus2 ou
Simplebus1).
JP4 jumper mise en route procédure d’auto-apprentissage pour
le réseau intercommunicant.
CN1 fixation câble de connexion pour le Programmateur Palmaire
Art. 1251.
JP3 JP1
JP2
JP4
CN1
