MT SB2 03
FRANÇAIS

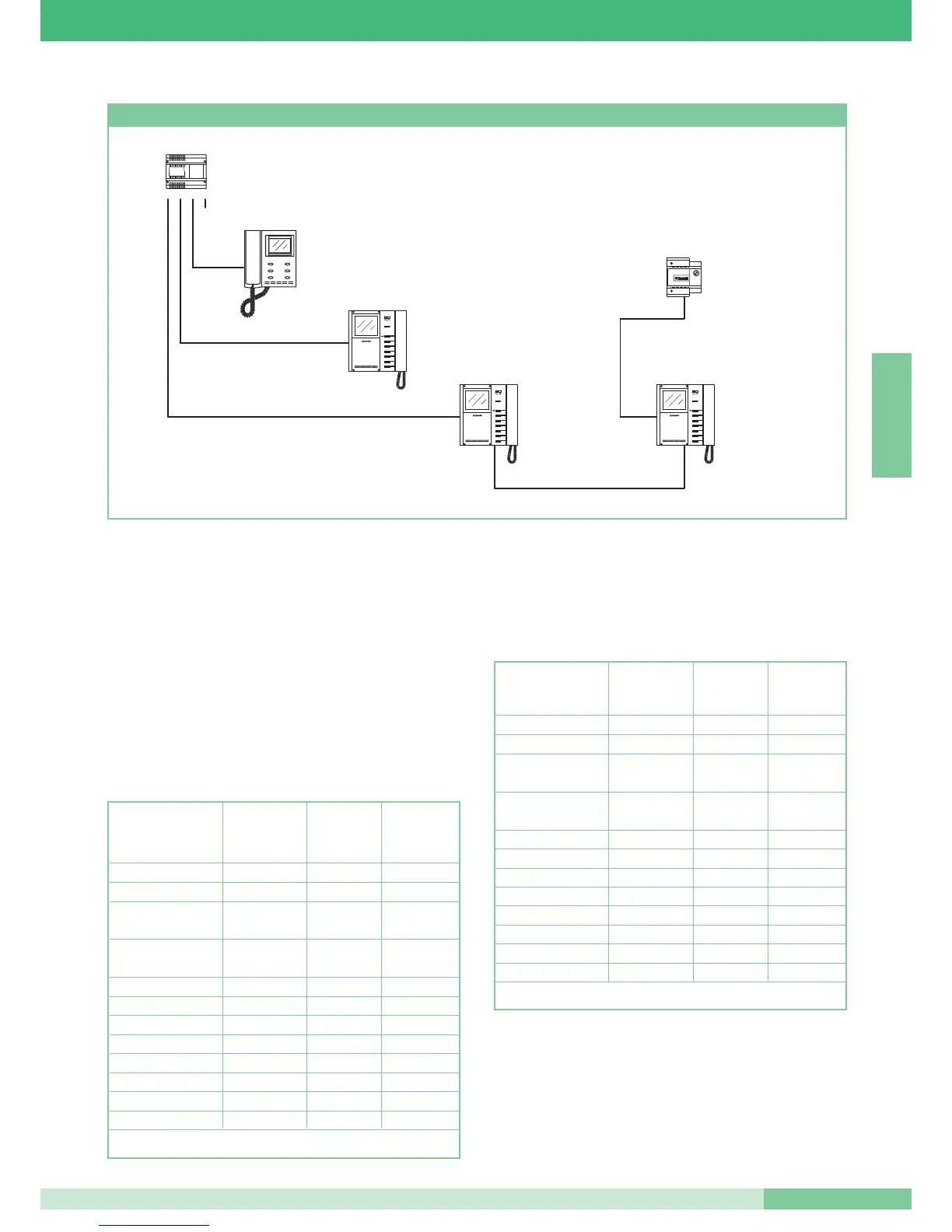

Évaluation du nombre de dispositifs pour des systèmes
Simplebus1 ou parlophoniques.
Supposons, par exemple, que nombre MAXIMUM de combinés
parlophoniques Art. 2408W/A alimentés par la même plaque de rue
est égal à 100 ; dans ce cas, le tableau ci-dessous permet
d’évaluer le nombre d’éléments pouvant être installés.
Leur nombre TOTAL doit être inférieur ou égal à 100 pour
chaque plaque de rue qui les alimente.
Remarquer que, dans le tableau, seuls les dispositifs branchés sur la
colonne sont calculés et non ceux branchés au réseau intercommunicant.
Tableau de calcul des combinés parlophoniques équivalents
pour des systèmes Simplebus1 ou parlophoniques.
Au cas où le nombre TOTAL de combinés parlophoniques serait
supérieur à 100, monter l’alimentation supplémentaire Art. 1236.
Ex: installation parlophonique avec une partie de dérivations
intercommunicantes, 2 Plaques de rue et 3 répétiteurs de sonnerie.
Article Nb dispositifs Multiplicateur
Nb de combinés
branchés sur
parlophoniques
la colonne équivalents
2408W/A X 1 =
2410W/2A X 2 =
2418W X 2 =
sur la colonne
2418W sur le réseau X 0 =
intercommunicant
2428W/A X 1 =
1256 X 4 =
1224 X 5 =
4897 X 4 + 6 =
4833/A X 4 =
4714W/2 - 5714 X 1 =
4714W/2I - 5714/I X 0 =
1998 X 10 =
TOT =
Article Nb dispositifs Multiplicateur
Nb de combinés
branchés
parlophoniques
équivalents
2408W/A 20 X 1 =20
2410W/2A X 2 =0
2418W 10 X 2 =20
sur la colonne
2418W sur le réseau 20 X 0 =0
intercommunicant
2428W/A X 1 =0
1256 3 X 4 =12
1224 1 X 5 =5
4897 6 X 4 + 6
6 x 4 + 6=30
4833/A X 4 =0
4714W/2 - 5714 X 1 =0
4714W/2I - 5714/I X 0 =0
1998 X 10 =0
TOT = 87 OK!
