NEDERLANDS
INTERCOM-INTERFACEMODULE

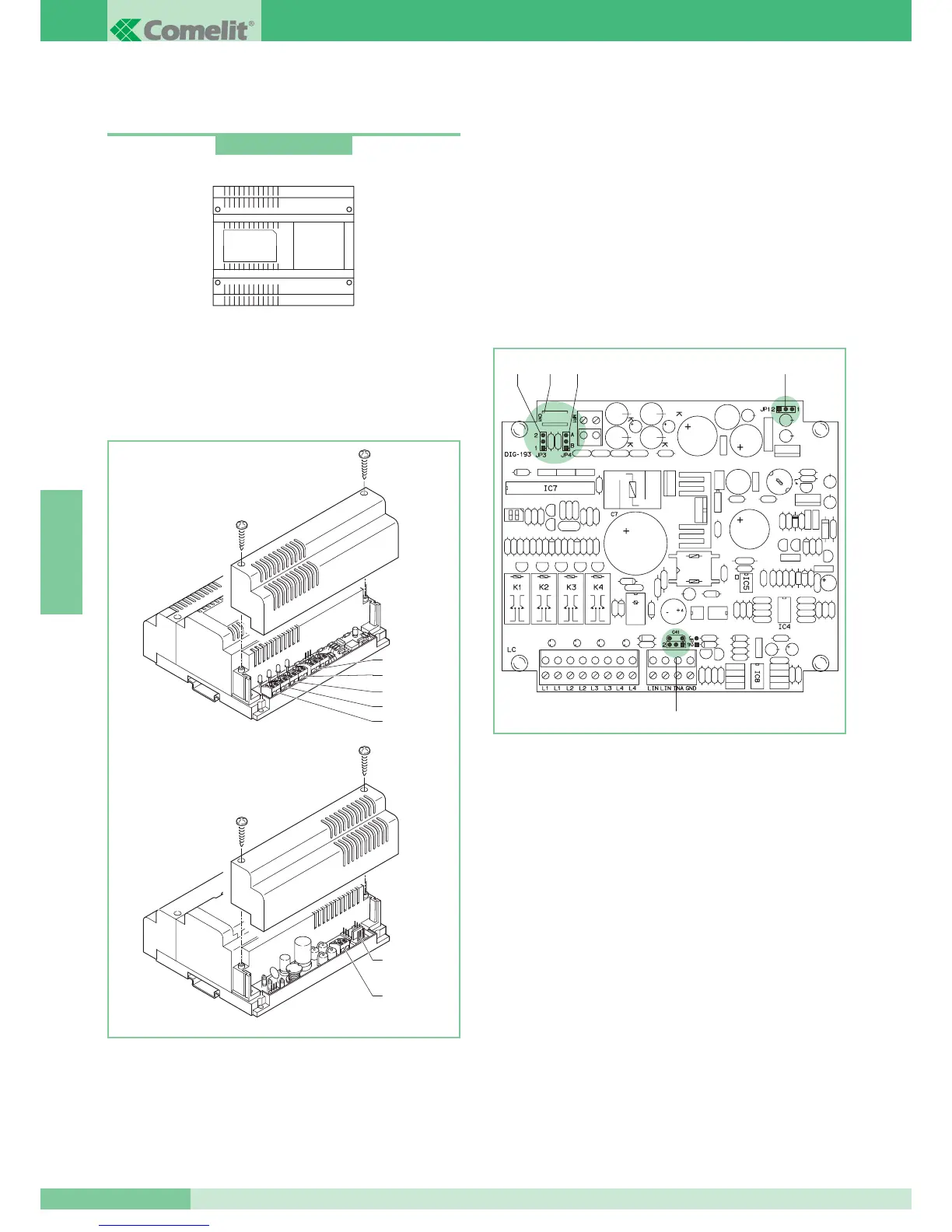

De intercom-interfacemodule, Art. 4897, is ondergebracht in een
behuizing voor 8 DIN-modules. Afmetingen: 140x140x67 mm (8
DIN-modules).
Om bij de uitneembare aansluitklemmen te kunnen komen, moeten
de zijkappen worden afgenomen zoals in de afbeelding getoond.
Art. 4897 moet met 24 VAC gevoed worden via een transformator,
Art.1195. Verbreek de netvoeding vóór het bekabelen en
aansluiten van het systeem. In verband met de aanwezige PTC-
beveiliging moet in geval van kortsluiting de voeding ongeveer een
minuut worden uitgeschakeld om het systeem weer te activeren.
De interface kan maximaal 8 intercomaansluitingen afhandelen die
Art. 4897
zijn aangesloten op de 4 uitgangen van de intercom-interface, Art
4897. Er kunnen maximaal 3 aansluitingen in cascade worden
geschakeld per aftakking van het intercomnet (zie de
installatievoorschriften op pag. 56). De configuratie van het
intercomnet dat is aangesloten op Art. 4897, wordt aan de interface
bekendgemaakt door middel van een eenvoudige automatische
configuratie van dit onderdeel na de programmering van de daarop
aangesloten interne aansluitingen (zie "Programmeren van
interfacemodule, Art. 4897, voor zelfleerfunctie" op pag. 60).
Bij alleen audiosystemen moet Art. 4897 worden ingesteld op
Simplebus1 (zie "Instellen van de interface, Art. 4897, voor gebruik
in Simplebus1-systemen" op pag. 62).
Uitneembare aansluitklemmen voor aansluiting op het systeem:
Lin Lin aansluiting op de Bus-leiding van de stamleiding.
INA GND ingang externe besturing.
24Vac aansluiting op de klemmen van de transformator, Art. 1195.
L1 L1 uitgang aftakking 1 van intercomnet.
L2 L2 uitgang aftakking 2 van intercomnet.
L3 L3 uitgang aftakking 3 van intercomnet.
L4 L4 uitgang aftakking 4 van intercomnet.
JP1 jumper voor selectie systeemtype (Simplebus2 of Simplebus1).
JP2 jumper voor selectie systeemtype (Simplebus2 of Simplebus1).
JP3 jumper voor selectie systeemtype (Simplebus2 of Simplebus1).
JP4 jumper voor starten zelfleerprocedure voor het intercomnet.
CN1
aansluiting voor verbindingskabel van handprogrammeerapparaat,
Art. 1251.
