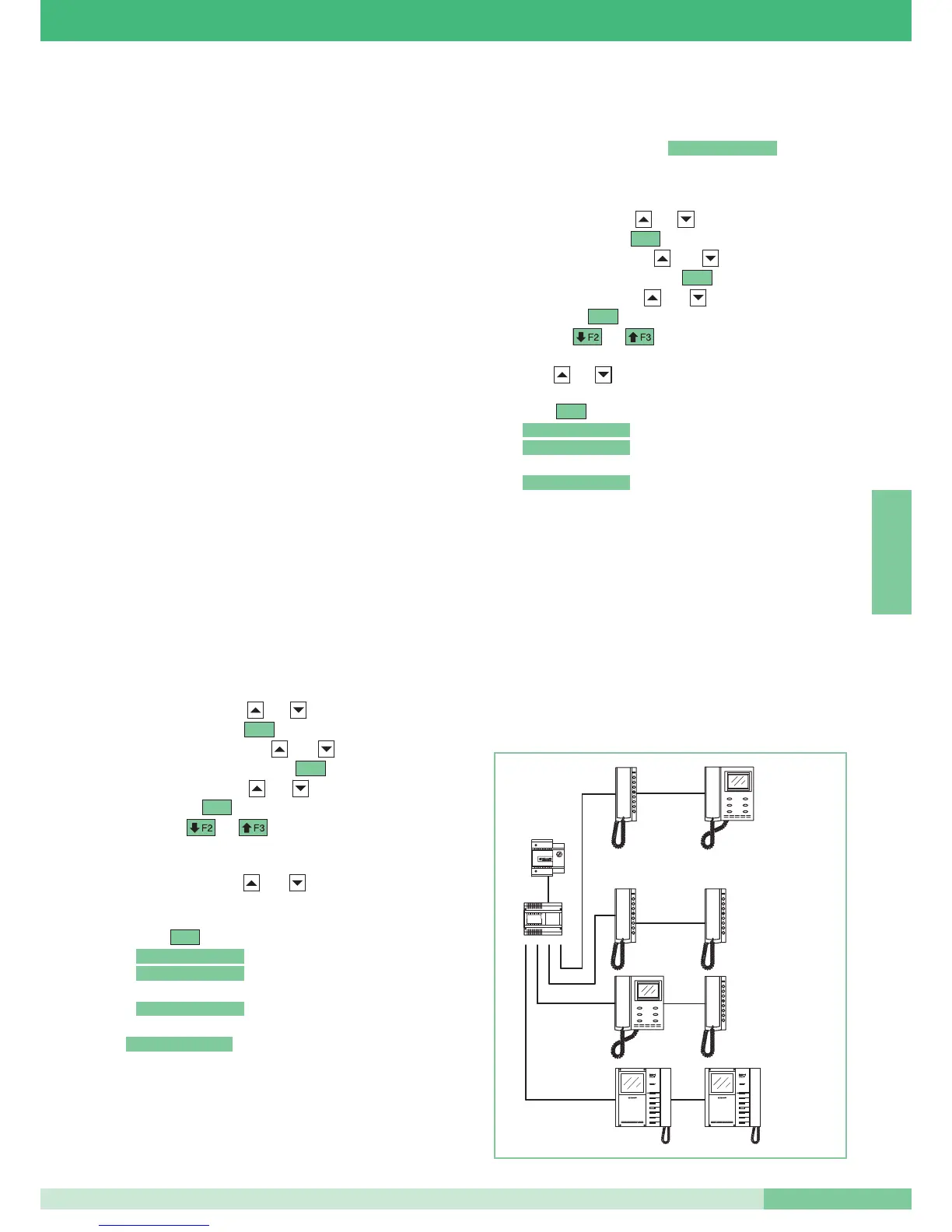

MT SB2 03
61
MT SB2 03
NEDERLANDS
PROGRAMMEREN VAN INTERNE INTERCOMAANSLUITINGEN
Voordat de deurtelefoons, Art. 2418W, en grondplaten, Art.
4714W/2I - 5714/I, aangesloten kunnen worden op het intercomnet
moeten zij zo geprogrammeerd worden, dat aan iedere drukknop
van de deurtelefoon of monitor de gewenste functie toegekend
wordt en dat aan ieder toestel zijn eigen gebruikerscode en
intercomcode toegekend worden. Het programmeren kan ook
plaatsvinden als het systeem is aangesloten maar niet met de
voeding is verbonden. Voor het programmeren van de
gebruikerscode door middel van dipswitches, zie "Programmeren
van de gebruikerscode voor deurtelefoon, Art. 2418W, met
grondplaat, Art. 4714W/2I" op pag 11. Voor de overige
programmering van de interne aansluiting moet het
handprogrammeerapparaat aangesloten worden op Art. 2418W of
op Art. 4714W/2I. Schakel het apparaat aan en volg de instructies
voor het gebruik van het handprogrammeerapparaat,
Art. 1251.
Gemakshalve zijn hier onder de meest gebruikte
programmeerprocedures vermeld (zie "Programmeren van de
drukknoppen van de interne aansluiting" en "Programmeren van de
intercomcode van de interne aansluiting"). Voor het controleren van de
programmering van de interne aansluiting moet de configuratie worden
uitgelezen zoals uiteengezet in de met Art. 1251 meegeleverde
technische handleiding MT/SB2/02. Nadat de eigen gebruikerscode en
de intercomcode van de interne aansluiting geprogrammeerd zijn, en
nadat de drukknoppen van de monitoren zo geprogrammeerd zijn dat
de gewenste intercomcodes gebeld worden, kan de grondplaat
aangesloten worden op het intercomnet en kan de interfacemodule,
Art. 4897, geprogrammeerd worden voor de zelfleerfunctie.
Programmeren van de drukknoppen van de interne aansluiting
(zie MT/SB2/02)
Om een drukknop te programmeren moet het volgende gebeuren:
1. Sluit het handprogrammeerapparaat aan op het te programmeren
toestel.
2. Kies met de pijltoetsen en het menu
Progr. Drukknop
en druk vervolgens op .
3. SKies met de pijltoetsen en de te programmeren
drukknop en druk vervolgens op .
4. Kies met de pijltoetsen en
Standaard Funct., en druk
vervolgens op .
5. Blader met en door de beschikbare functies tot de
functie verschijnt die u voor de betreffende drukknop wilt
programmeren.
6. Ga indien nodig met en naar het parameterveld en
voer het gevraagde getal in met het toetsenbord van het
programmeerapparaat.
7. Druk op en controleer of het bericht verschijnt:
-
-
Als het programmeren niet gelukt is, verschijnt het bericht:
-
Als de bewerking niet is toegestaan, verschijnt de foutmelding
. De niet-compatibele en daarom niet
toegestane instelling betreft een externe camera/secundaire monitor.
8.
Na een paar seconden wordt automatisch het drukknopselectiemenu
getoond voor een eventuele verdere instelling van de aansluiting.
Programmeren van de intercomcode van de interne aansluiting
(zie MT/SB2/02)
“Bewerking Fout”
“Verzenden Fout”
“Bewerking OK”
“Verzenden OK”
Ok
Sel
Sel
Sel
De intercomcodes lopen van 1 tot 8. Al u een hogere of lagere
code invoert dan de vermelde reeks, verschijnt tijdens het
programmeren de foutmelding .
Om een intercomcode voor een toestel te programmeren moet het
volgende gebeuren:
1.
Sluit het handprogrammeerapparaat aan op het te programmeren toestel.
2. Kies met de pijltoetsen en het menu Progr. Drukknop
en druk vervolgens op .
3. Kies met de pijltoetsen en de te programmeren
drukknop en druk vervolgens op .
4. Kies met de pijltoetsen en
Standaard Funct., druk
vervolgens op .
5. Blader met en door de beschikbare functies tot de
functie Intercom verschijnt.
6.
Ga met en naar het parameterveld en voer het gevraagde
getal in met het toetsenbord van het programmeerapparaat.
7. Druk op en controleer of het bericht verschijnt:
-
-
Als de bewerking niet gelukt is, verschijnt het bericht:
-
8. Het selectiemenu wordt getoond voor een eventuele verdere
instelling van de aansluiting.
PROGRAMMEREN VAN DE INTERFACEMODULE, ART. 4897, VOOR
DE ZELFLEERFUNCTIE
Door middel van de zelfleerprocedure kan de configuratie van het
intercomnet aan de interface, Art. 4897, bekendgemaakt worden. Dit
is nodig voor het functioneren van het intercomnet.
Attentie: de gebruikers- en intercomcodes moeten al eerder
geprogrammeerd zijn.
Start de zelfleerfase als volgt:
• Controleer of de interne aansluitingen verbonden zijn met de
uitgaande leidingen L1L1 – L2L2 – L3L3 – L4L4 en of de Bus
losgekoppeld is van de ingaande leiding Lin Lin.
“Verzenden Fout”
“Bewerking OK”
“Verzenden OK”
Ok
Sel
Sel
Sel
“Intercom Fout”!
