ITALIANO
MODULO INTERFACCIA INTERCOMUNICANTE
Il Modulo Interfaccia intercomunicante Art. 4897 è contenuto in una
scatola 8 moduli DIN.
Dimensioni: 140x140x67 mm (8 moduli DIN).

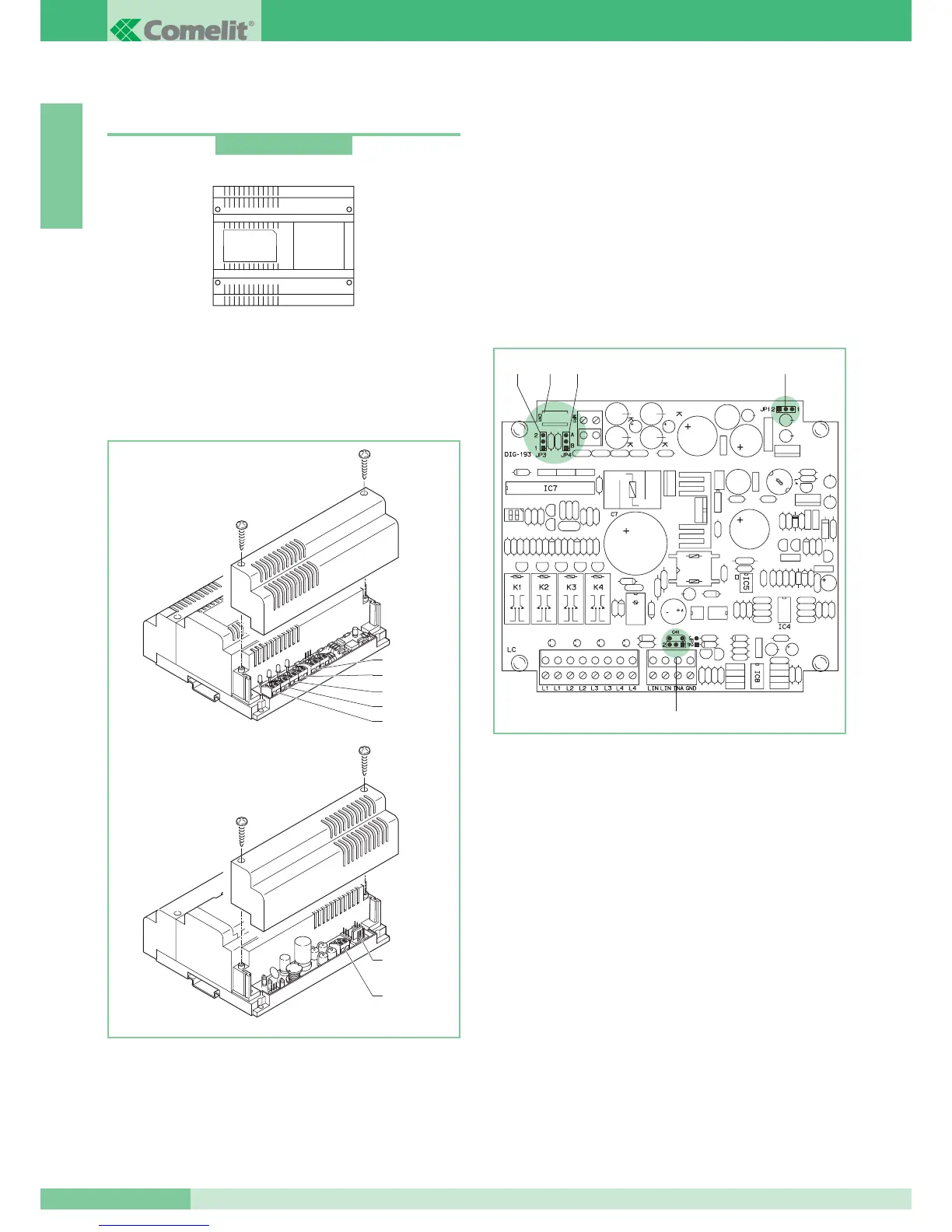

Per poter accedere ai morsetti estraibili di collegamento togliere i
coperchi laterali come in figura.
L’Art. 4897 deve essere alimentato a 24VAC tramite trasformatore
Art.1195.
Eseguire le operazioni di cablaggio e collegamento dell’impianto
disinserendo l’alimentazione di rete.
Essendo fornito di PTC di protezione dopo un cortocircuito, per
riattivare togliere l’alimentazione per circa un minuto.
Art. 4897
Il dispositivo gestisce al Max 8 derivati intercomunicanti, connessi
alle
4 uscite dell’interfaccia intercomunicante Art 4897. Al MAX
possono essere installati 3 derivati in cascata per ogni derivazione
di rete intercomunicante ( vedi regole di installazione pag. 8).
La configurazione della rete intercomunicante connessa all’Art. 4897
viene fatta riconoscere all’interfaccia tramite una semplice
autoconfigurazione dell’articolo una volta impostati i posti interni ad
essa connessi (vedi “Programmazione modulo interfaccia Art. 4897
per auto-apprendimento” a pag. 13).
Negli impianti solo citofonici l’Art. 4897 deve essere impostato in
funzionamento Simplebus1 (vedi “Come impostare Art. 4897 per
funzionamento in Simplebus 1” a pag. 15).
Morsetti estraibili di connessione ad impianto:
Lin Lin connessione alla linea Bus di montante.
INA GND ingresso comando esterno.
24Vac connessione ai morsetti del trasformatore Art. 1195.
L1 L1 uscita derivazione 1 della rete intercomunicante.
L2 L2 uscita derivazione 2 della rete intercomunicante.
L3 L3 uscita derivazione 3 della rete intercomunicante.
L4 L4 uscita derivazione 4 della rete intercomunicante.
JP1 jumper selezione tipo di funzionamento (Simplebus2 o
Simplebus1).
JP2 jumper selezione tipo di funzionamento (Simplebus2 o
Simplebus1).
JP3 jumper selezione tipo di funzionamento (Simplebus2 o
Simplebus1).
JP4 jumper avvio procedura di auto-apprendimento per la Rete
di intercomunicante.
CN1 attacco cavo di connessione per Programmatore Palmare
Art. 1251.
